Flexible und hygienische Luftverteilung

Die Lüftungsrohre Zehnder ComfoTube sind äusserst beweglich und haben eine glatte Innenhaut.

Luftaustausch durch perfektes Rohrsystem

Egal ob als Rundrohr oder als Flachrohr, die Lüftungsrohre Zehnder ComfoTube haben einen gewellten Rohrmantel, der sich flexibel biegen lässt. Trotzdem sind die Rohre sehr stabil und eignen sich zur Einbetonierung. Erhältlich sind auch vorgedämmte Lüftungsrohre, welche Wärme- und Kälteverluste beim Lufttransport unterbinden.

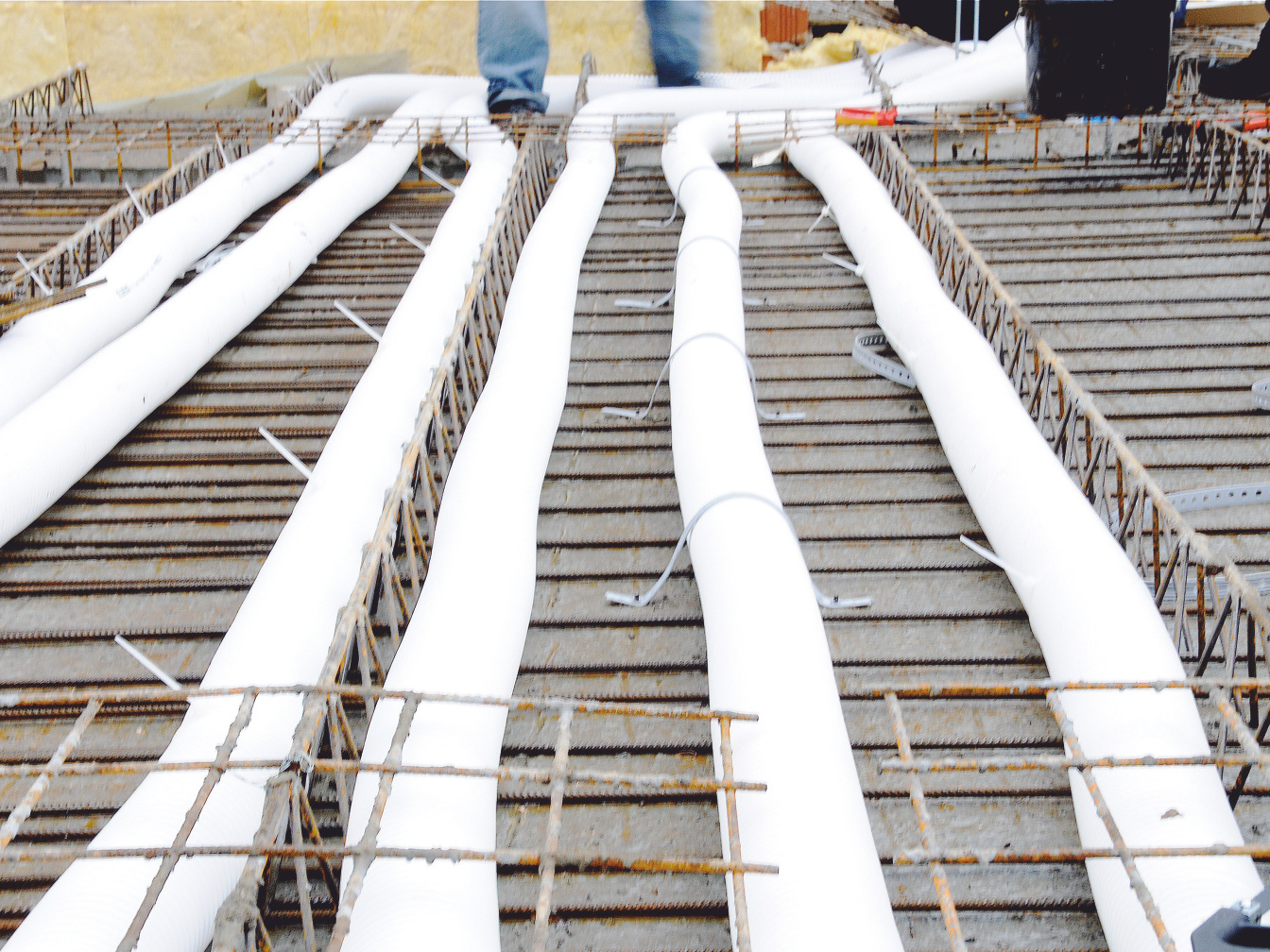

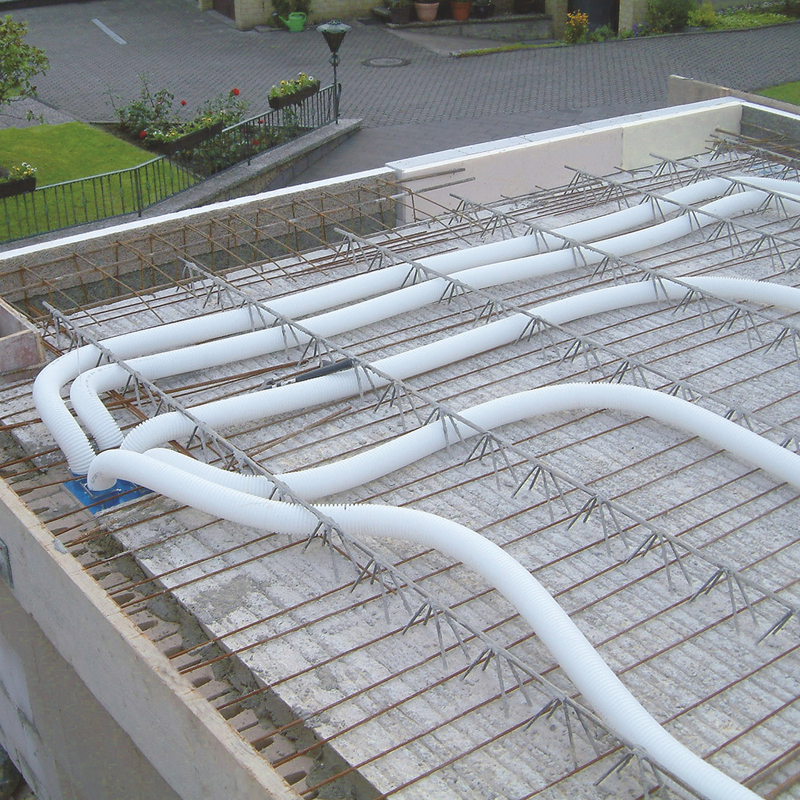

Einbau Lüftungrohre

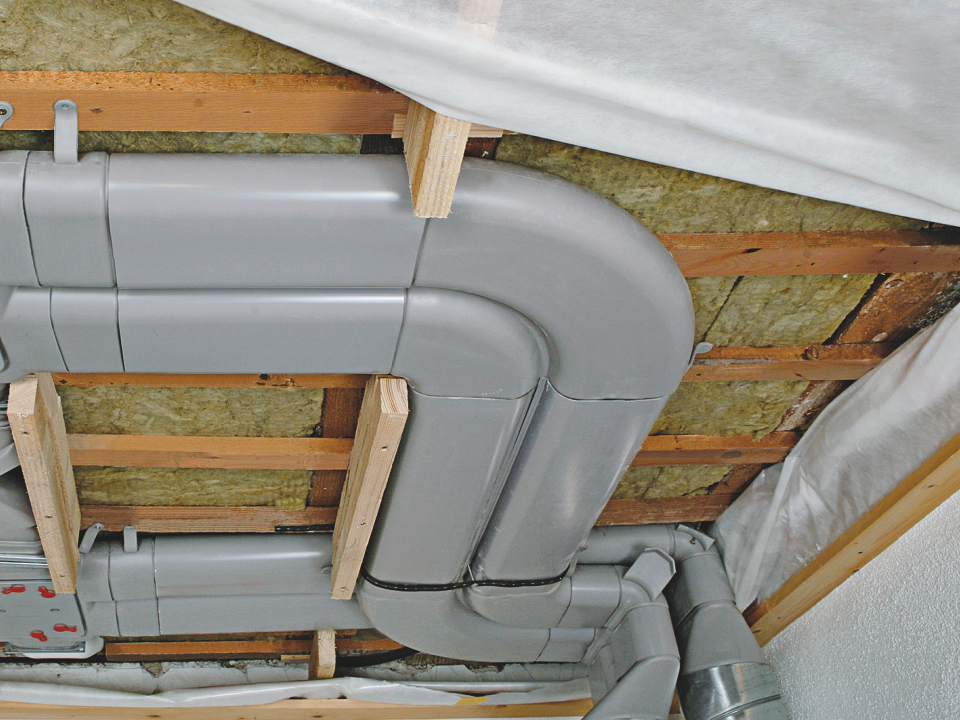

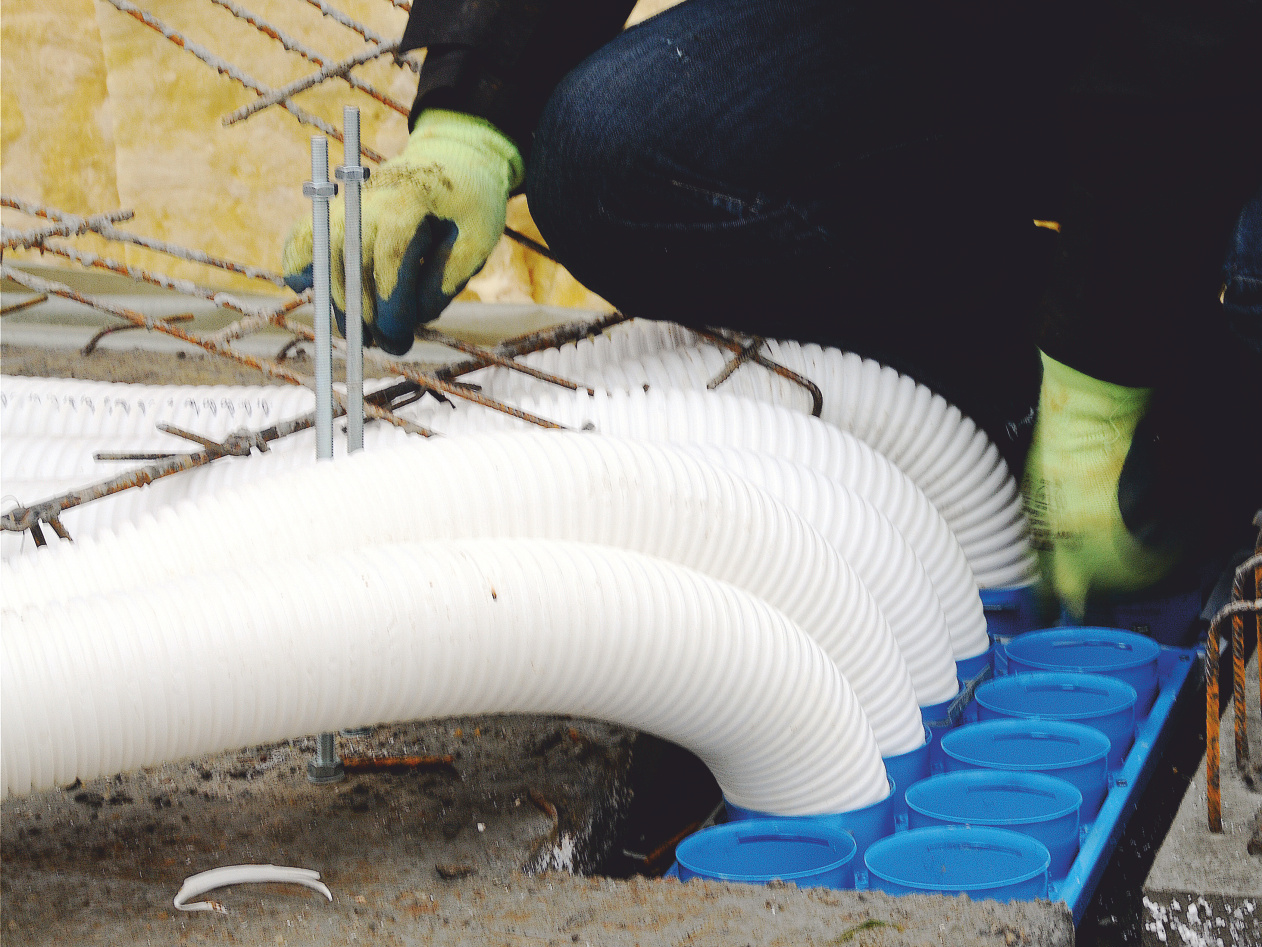

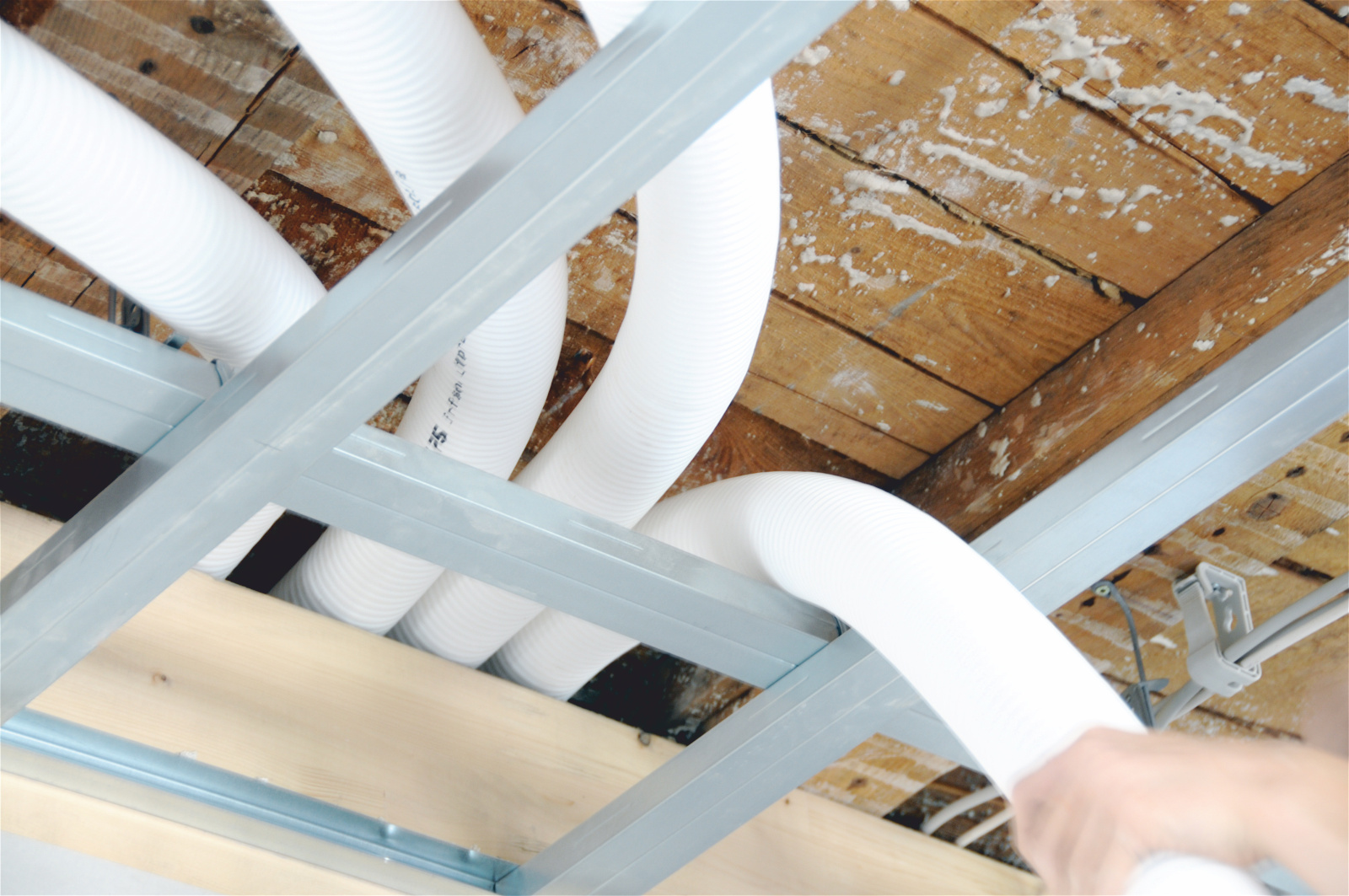

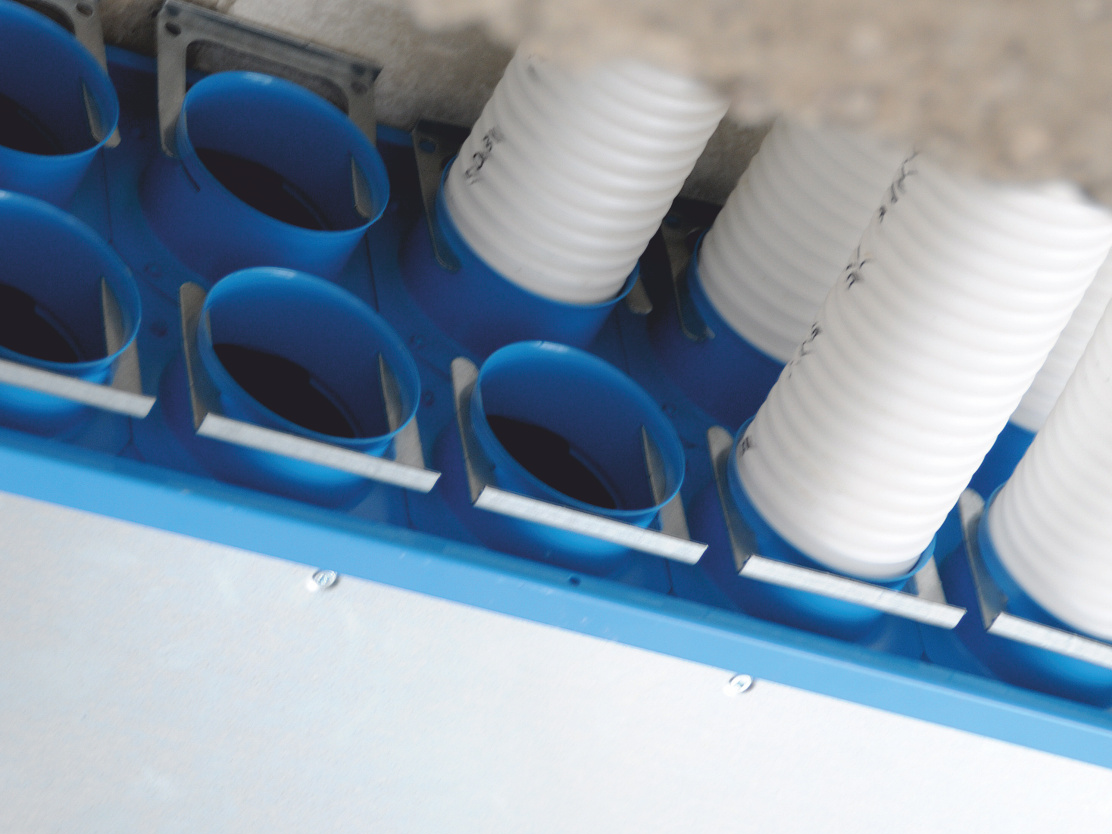

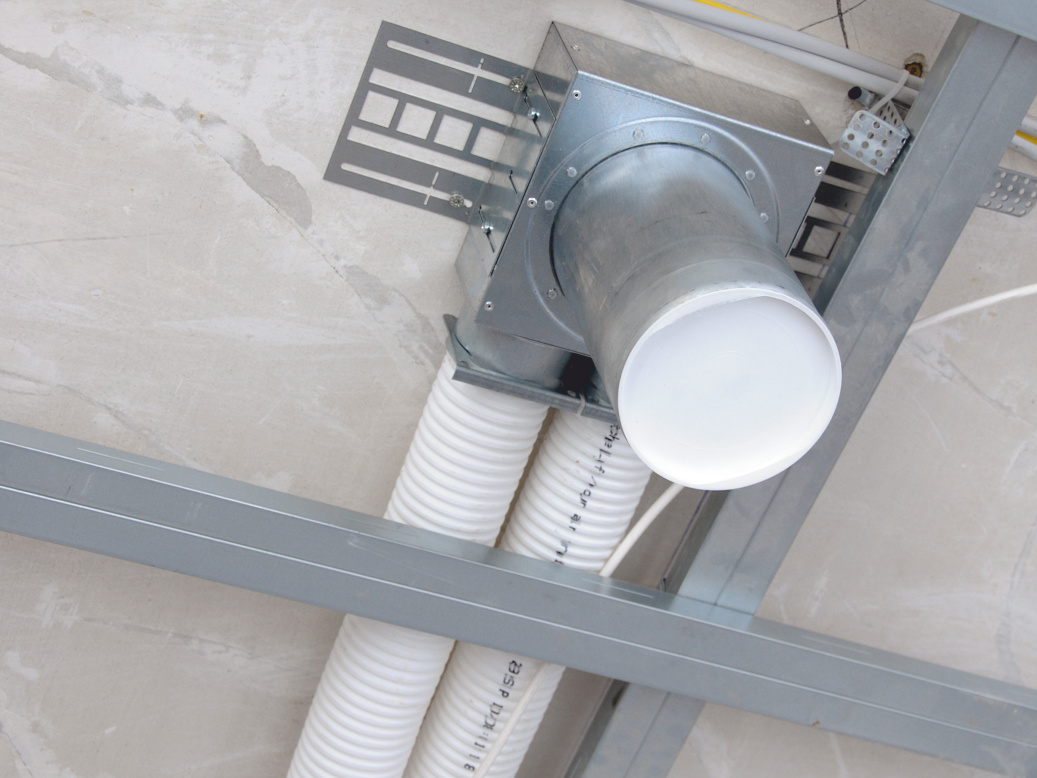

Einbau Lüftungrohre Baustelle
Einbau Lüftungrohre Baustelle
Einbau Lüftungrohre Baustelle
Einbau Lüftungrohre Baustelle
Einbau Lüftungrohre Baustelle
  • Montagefreundliche, flexible Rohre
  • Hochwertiger, lebensmittelechter Kunststoff (HDPE)
  • Zentral und dezentral regelbare Luftmengen
  • Geringer Druckverlust
  • Glatte Innenhaut Clinside für saubere Rohre
  • Einfache Reinigung
  • Mit oder ohne Dämmung
  • Grosses Sortiment an passendem Zubehör und Komponenten

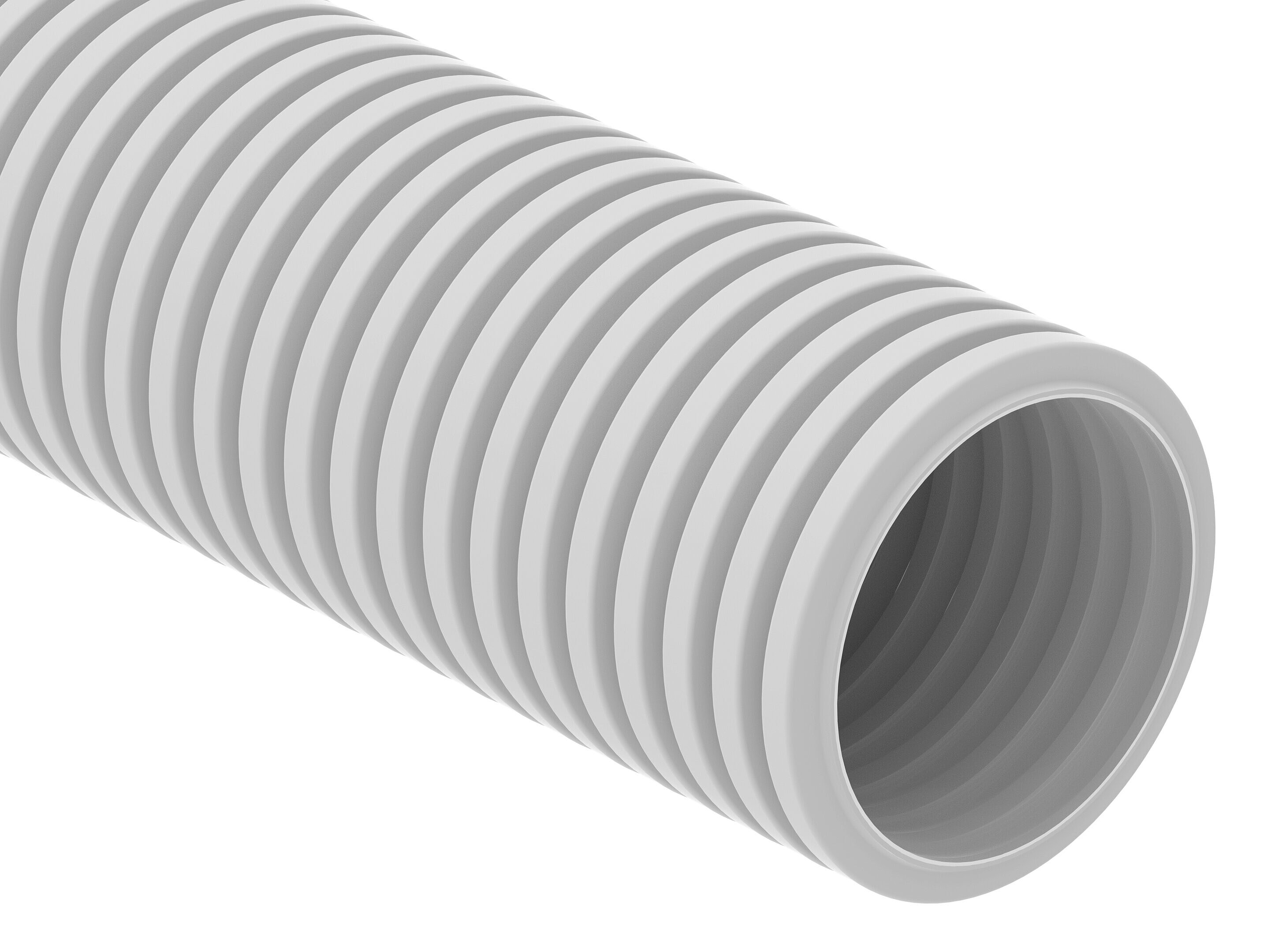

Zehnder ComfoTube Rundrohr
Zehnder ComfoTube Rundrohr
Zehnder ComfoTube Flachrohr
Zehnder ComfoTube Flachrohr

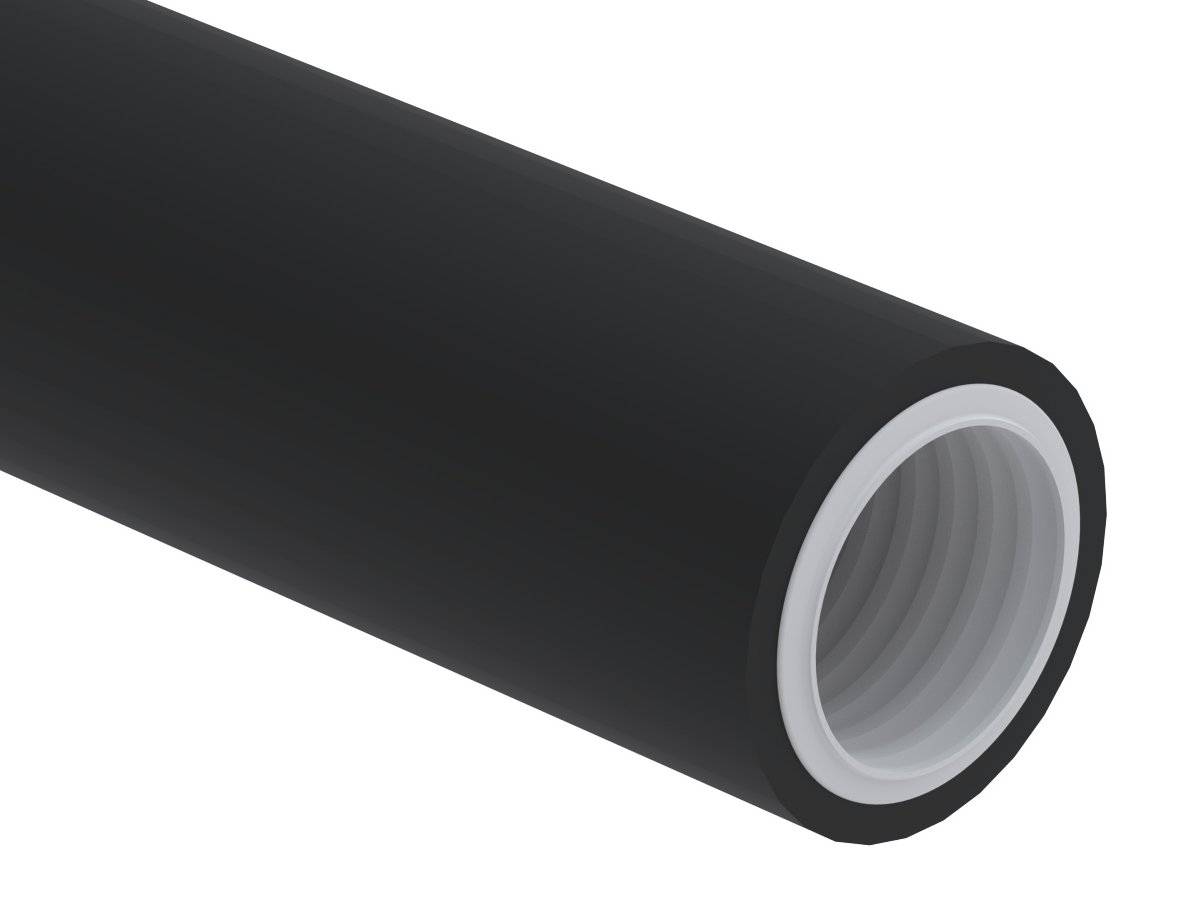

Zehnder ComfoTube Therm 90
Zehnder ComfoTube Therm 90 Rundrohr

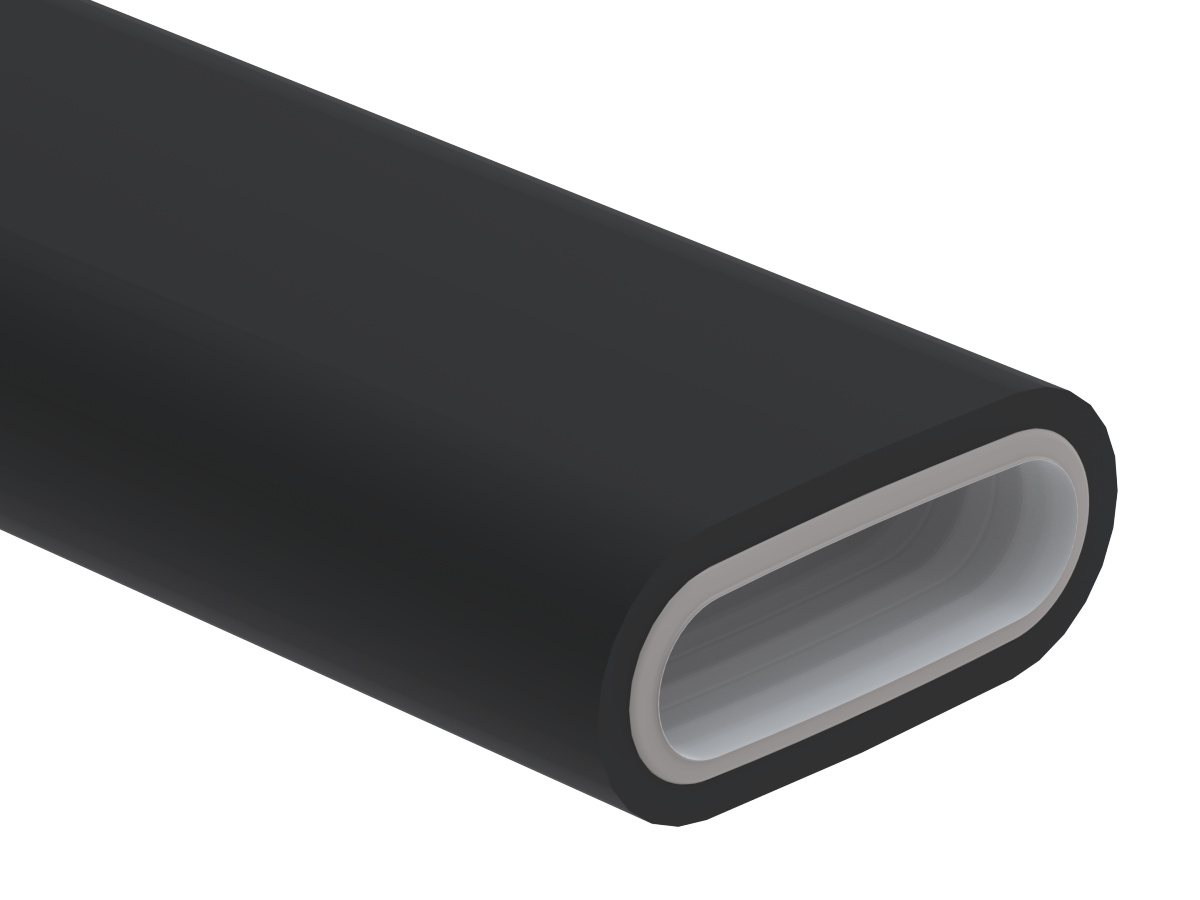

Zehnder ComfoTube Therm flat 51
Zehnder ComfoTube Therm flat 51 Flachovalrohr

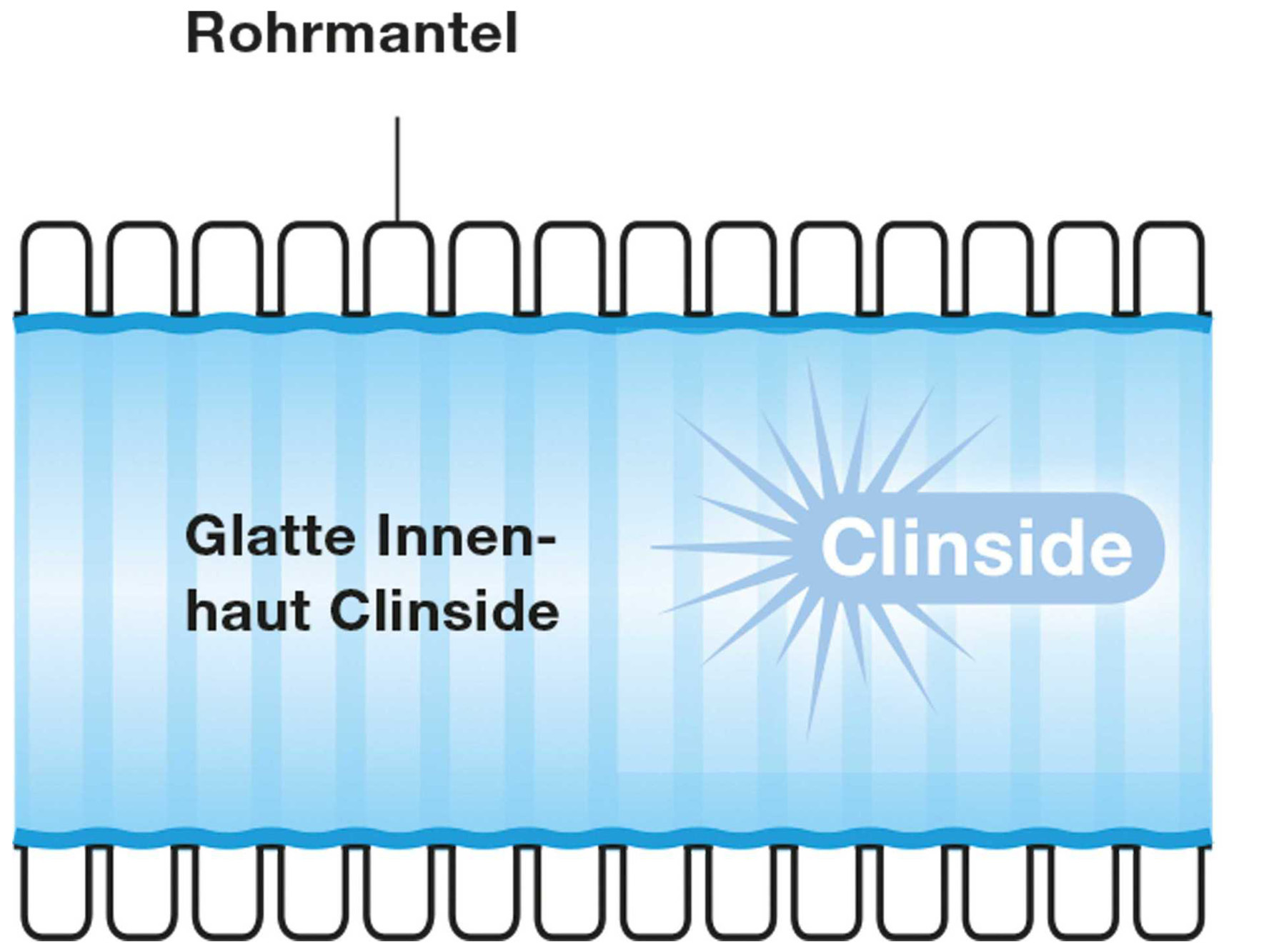

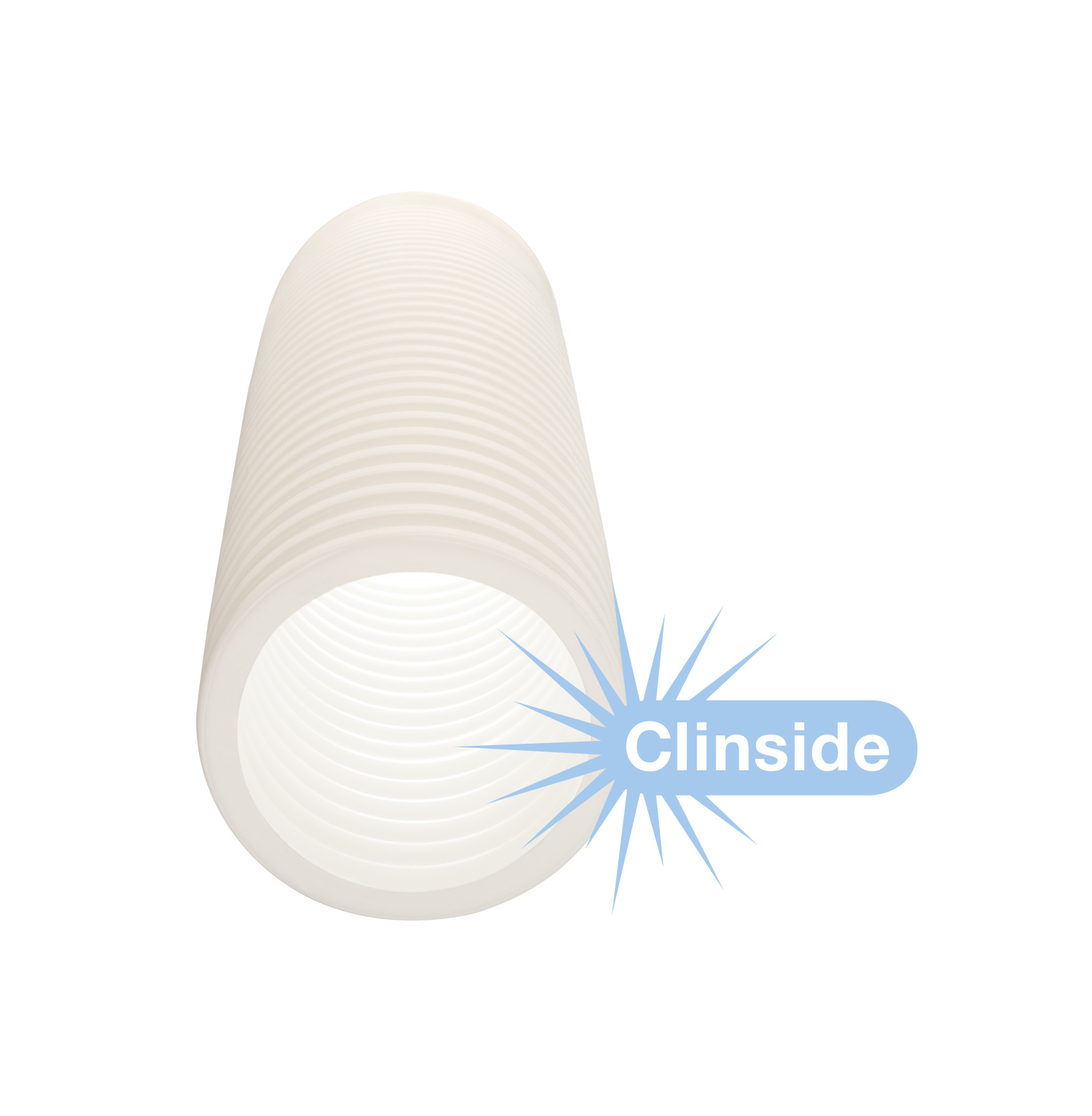

Querschnitt durch patentiertes Zehnder Lüftungsrohr: Clinside - Label für die glatte Innenhaut.

Innenhaut Clinside

Hygienisch – reduziert Schall – senkt Energieverbrauch

Mit der glatten Innenhaut Clinside bleiben die Lüftungsrohre sauber, da sich kaum Staub und Schmutz ansammeln kann.

Die glatte Innenhaut verringert aber auch den Luftwiderstand innerhalb des Lüftungsrohrs, wodurch das installierte Komfortlüftungsgerät mit niedriger Drehzahl betrieben werden kann. Damit wird der Schall auf ein absolutes Minimum reduziert und der Energieverbrauch sinkt gleichzeitig.


Installationsvariante

Rundrohr Zehnder ComfoTube

Schnitt durch Rohboden. Verlegung der Rundrohre in Boden, Decken und Wand
Montage in Boden, Decke und Wand
Installationsvariante

Flachrohr Zehnder ComfoTube flat

Schnitt durch Rohboden. Verlegung der Flachrohre in Boden, Decken und Wand
Montage in Boden, Decke und Wand

Vorgedämmte Luftverteilung

Lufttransport ohne Wärme- oder Kälteverluste

Das vorgedämmte Luftverteilsystem mit Thermal Shield verfügt über eine hochwertige Dämmung und unterbindet so Wärme- und Kälteverluste beim Lufttransport.

Durch intuitive, passgenaue Montage bildet das vorgedämmte Luftverteilsystem eine luftdichte Einheit ohne Wärmebrücken. Die Luft in den Rohren zirkuliert ohne Temperaturverlust. Dabei wird die Bildung von Kondensat vermieden.

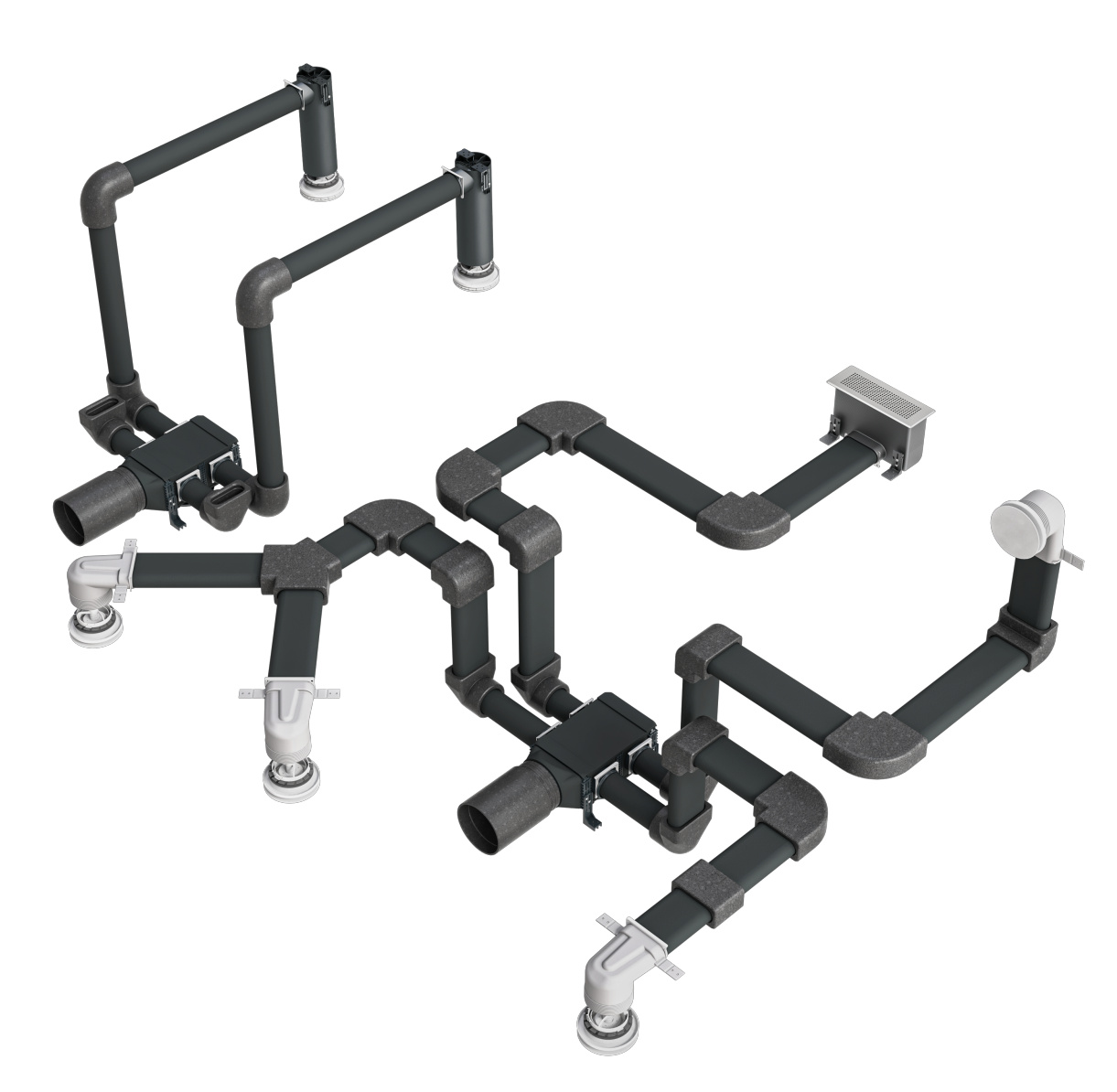

Luftvereilung vorgedämmtes Luftverteilsystem
Vorgedämmtes Luftverteilsystem

Wichtig bei vorgewärmter oder gekühlter Zuluft

Das vorgedämmte Luftverteilsystem transportiert die Luft mit geringem Temperaturverlust in die Wohnräume. Im Sommer schön gekühlt und im Winter angenehm erwärmt. Für ein perfektes Wohlfühlklima für Ihre Kunden.

Durch den voranschreitenden Klimawandel mit zunehmend extremen Aussentemperaturen wird das Thema Raumkühlung immer wichtiger. Die Nachfrage nach einer Kühllösung bei der komfortablen Raumlüftung ist gross.

Temperaturverlust vermeiden
Wird die Zuluft gekühlt, sollte die Luftverteilung gedämmt werden – und dies nicht nur aus Gründen der Energieeffizienz, sondern auch ganz besonders um Kondensat zu vermeiden. Das vorgedämmte Luftverteilsysteme mit Thermal Shield eignet sich perfekt dazu. Fehlt die Isolierung, kann Kondensat entstehen und zu Schäden an der Bausubstanz führen oder Schimmel entstehen lassen.

Aufbau der vorgedämmten Lüftungsrohre

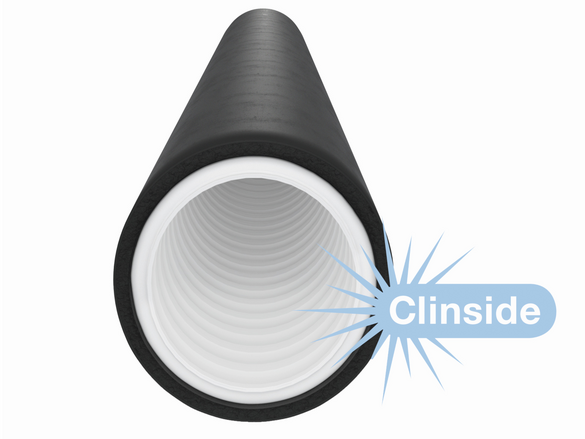

Clinside Innenhaut
Wie bei allen Zehnder Lüftungsrohren ist der innere Teil Zehnder ComfoTube Therm besteht mit der glatten Innenhaut Clinside ausgestattet. Diese sorgt für einwandfreie Hygiene und einfache Reinigung.

Gedämmte Aussenschicht
Der Dämmmantel aus elastischem Zellkautschuk umschliesst das Lüftungsrohr passgenau und luftdicht. Trotz der nahtlos anliegenden Dämmschicht behält das Lüftungsrohr seine Flexibilität.

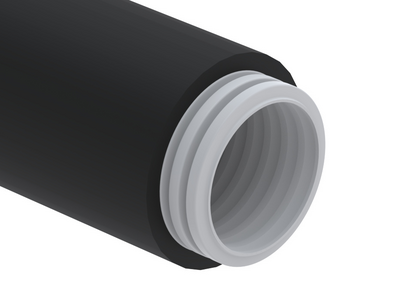

ComfoTube Therm Aufbau

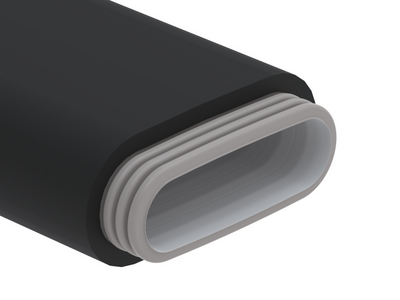

ComfoTube Therm flat 51

Thermal Shield

Die Lüftungsrohre, Verbindungselemente und Anschlussmodule mit Thermal Shield verfügen über eine hochwertige Dämmung, die Wärme- und Kälteverluste beim Lufttransport verhindert.

Der Dämmmantel aus elastischem Zellkautschuk umschliesst das Lüftungsrohr passgenau und luftdicht. So werden Wärmebrücken vermieden und es kann kein Kondensat und damit Schimmel entstehen oder Schäden an der Bausubstanz verursachen.

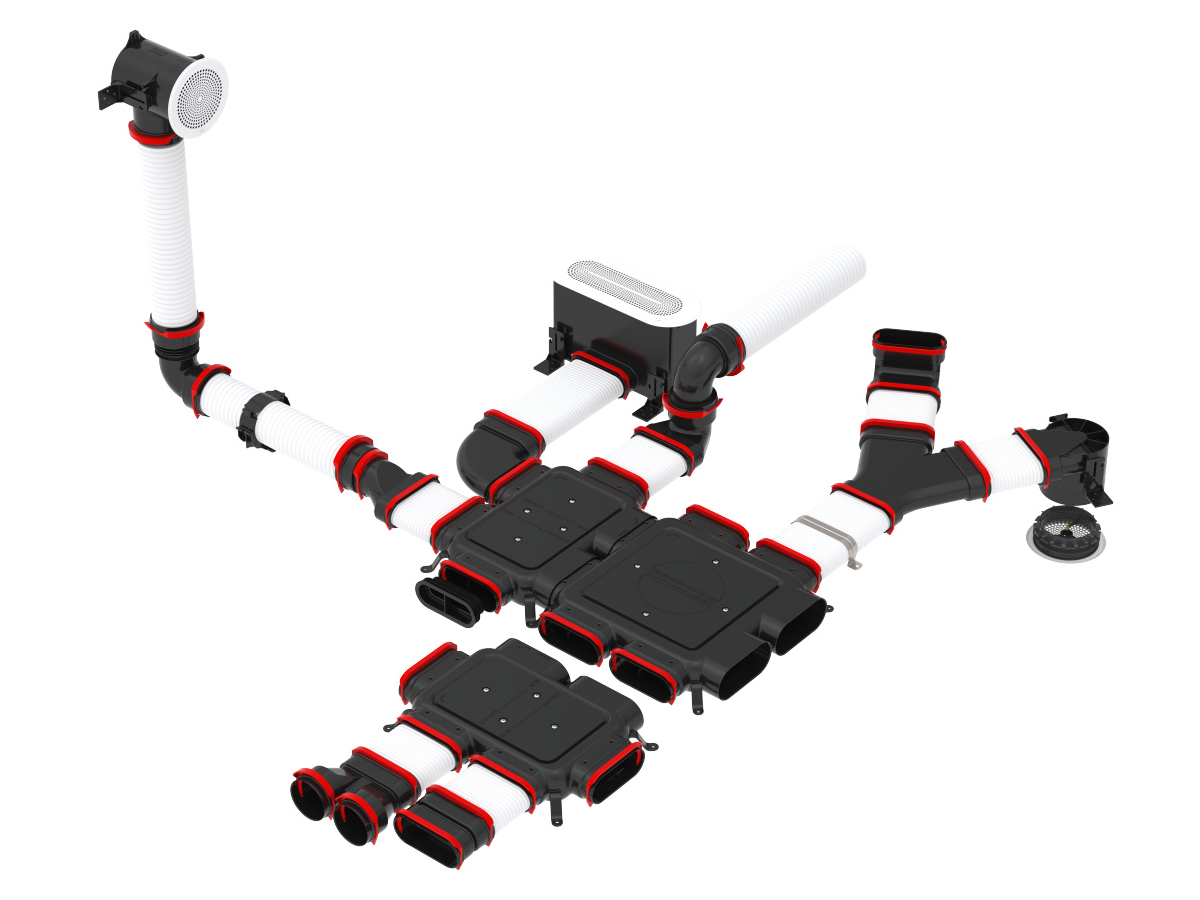

Gesamtsystem mit «Schutzschild»

Beim komplett vorgedämmte Luftverteilsystems mit Thermal Shield, dem bildlichen «Schutzschild» gegen Wärme- und Kälteverluste, handelt es sich um ein Gesamtsystem.
Zu den Komponenten gehören Rund- oder Flachovalrohre, Verbindungselemente und Anschlussmodule.

Für jedes Bauvorhaben:
Die Einzelteile werden baukastenartig zusammengebaut. So wird eine perfekte, für jede bauliche Situation zugeschnittene Luftverteilung möglich.

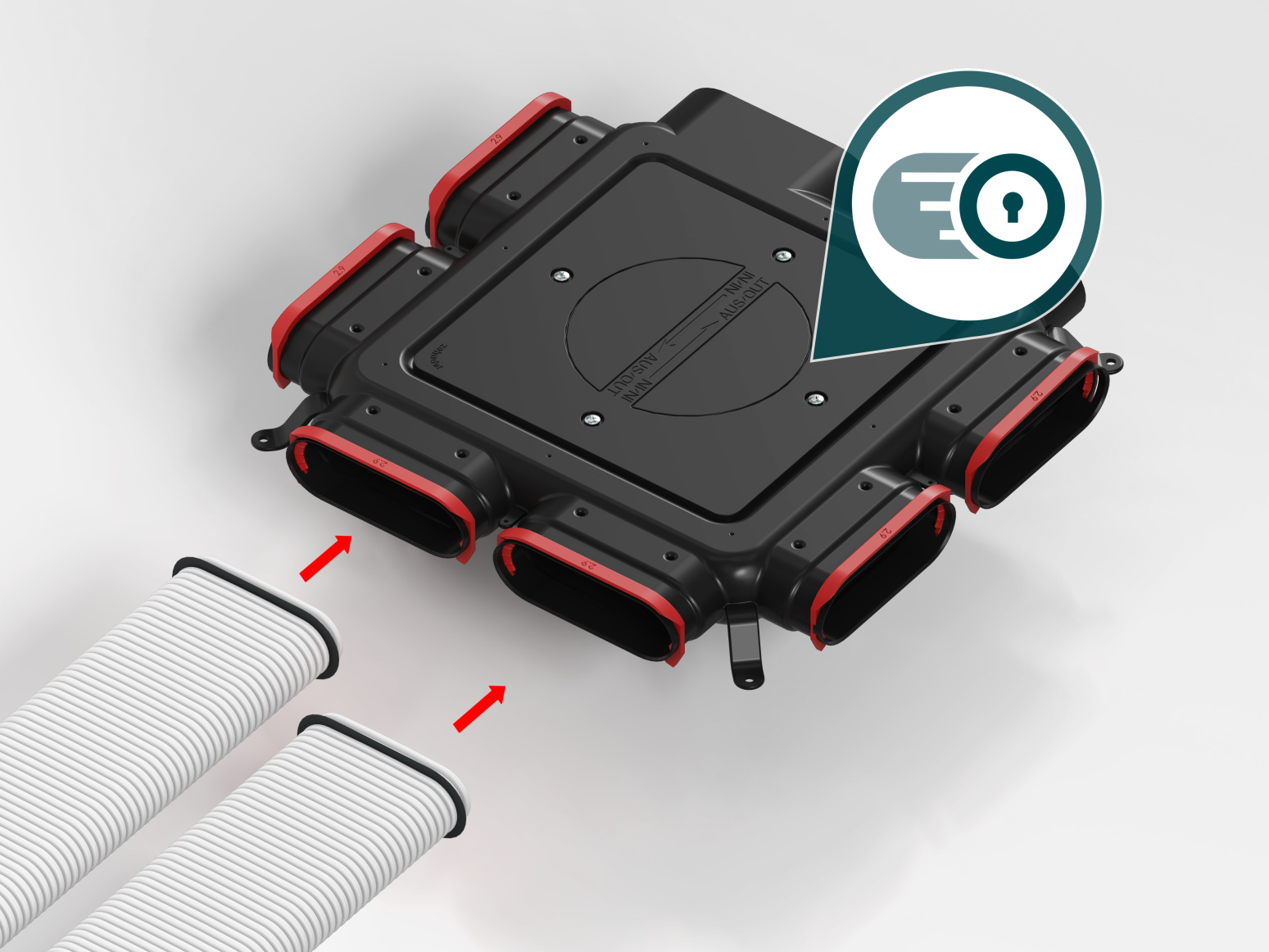

Intelligente Steckverbindung:
Die Schnittstellen zwischen den Komponenten sind ohne Energieverluste.

Schnell montiert:
Das Komponenten des vorgedämmten Luftverteilsystems passen optimal aufeinander und sind schnell montiert.

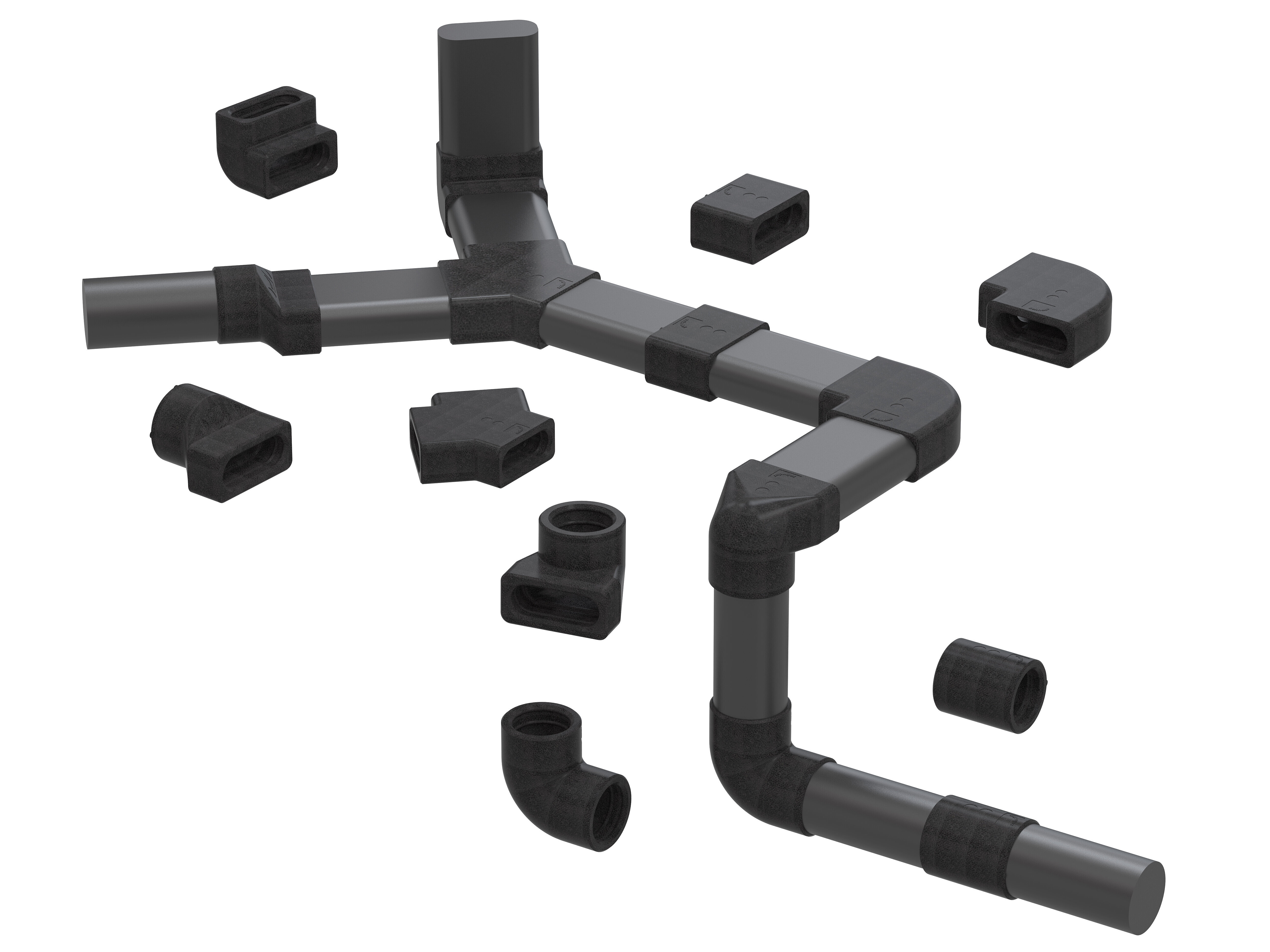

Die Einzelteile werden baukastenartig zusammengebaut
Die Einzelteile werden baukastenartig zusammengebaut

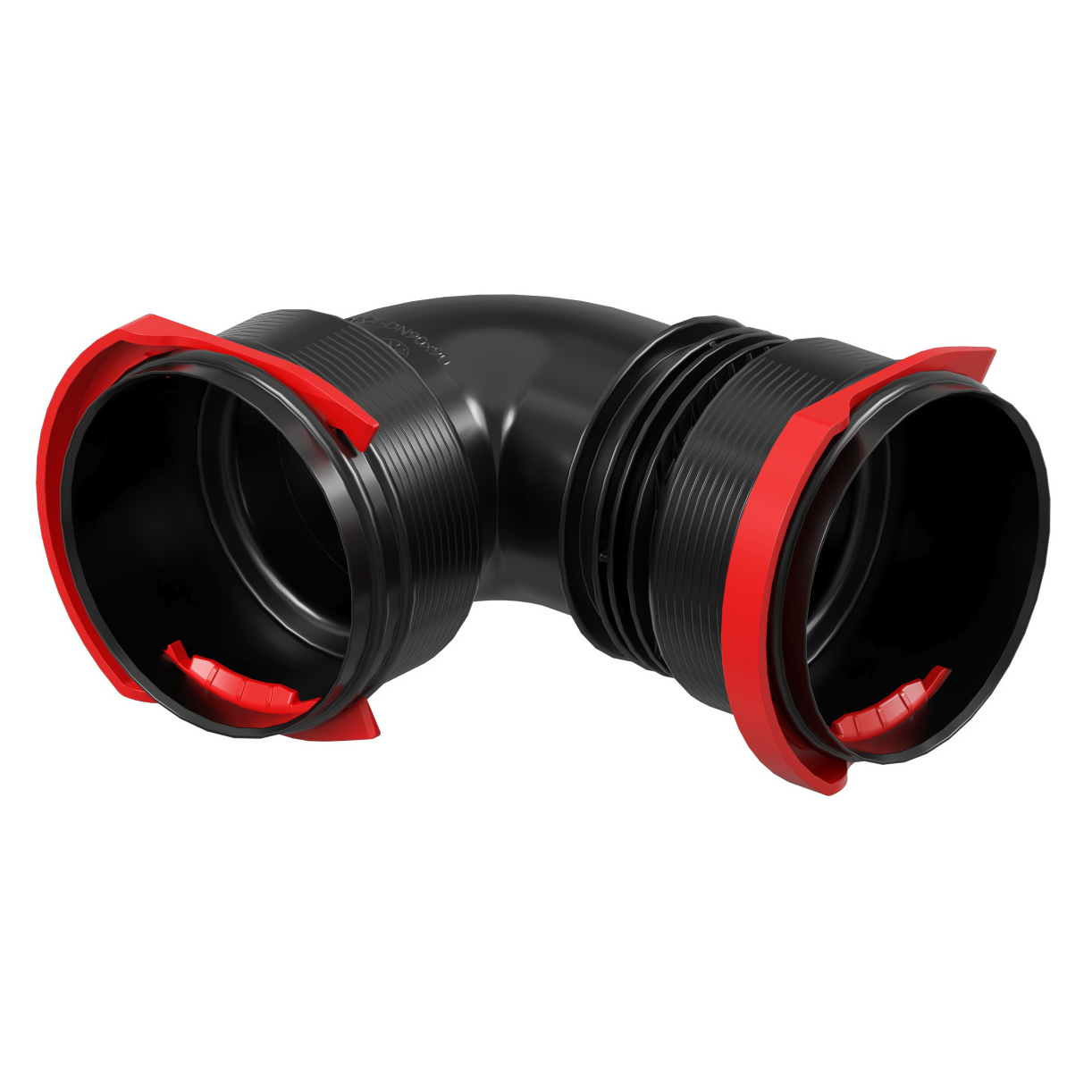

Zubehör

Die vollständig gedämmten Verbindungselemente Zehnder ComfoFit Therm aus expandiertem Polypropylen zeichnen sich durch extreme Stabilität aus.

Der Anschluss ans Lüftungsrohr Zehnder ComfoTube Therm ist einfach. Eine raffinierte Steckverbindung sorgt für einen luftdichten und festen Halt zwischen den Komponenten.

FAQ

Für die Langlebigkeit wird ein spezieller Wärmestabilisator in die Lüftungsrohre integriert. Regelmässige Langzeittests unter hoher Wärmebelastung im Labor haben gezeigt, dass die Rohre weit über 100 Jahre stabil bleiben. Dies gilt auch für die vorgedämmten Lüftungsrohre.

Die Fixierschieber werden bei den ungedämmten Rund- und Flachrohren verwendet. Dabei werden die Lüftungsrohre in die passende Öffnung des Verbindungelementes oder des Anschlusses geschoben und mit dem patentierten Fixierschieber zeitsparend und luftdicht befestigt.

Für die Zehnder Flachrohren sind überdies O-Ring-Dichtungen als Zubehör erhältlich, um grösstmögliche Dichtigkeit an den Anschlussstutzen zu gewährleisten.

Lüftungsrohre sind gemäss Energiesparverordnung gegen Wärmeverlust zu schützen. Je nach Situation sollten sie zusätzlich isoliert werden. Alternativ gibt es die vorgedämmten Lüftungsrohre Zehnder ComfoTube Therm 90 und Zehnder ComfoTube Therm flat 51.

Vorgedämmtes Rundrohr Zehnder ComfoTube Therm 90

Vorgedämmtes Flachovalrohr Zehnder ComfoTube Therm flat 51

Folgende Dämmmassnahme eignen sich zur Dämmung der Zehnder ComfoTube und Zehnder ComfoTube flat 51:

Der Wärmeverlust kann reduziert werden, indem die Rohre in den Wärmedämmschlauch Zehnder ComfoTube Isol eingezogen werden.

Alternativ gibt es die vorgedämmten Lüftungsrohre Zehnder ComfoTube Therm 90 und Zehnder ComfoTube Therm flat 51.



Ja. Grundsätzlich werden die vorgedämmten Rohre immer für die Zuluft verwendet, wenn sie mit dem Lufttemperierungsgerät Zehnder ComfoClime gekühlt wird. Die Abluft wird praktisch immer in ungedämmten Rohren in der Betondecke weggeführt.



Die vorgedämmten Komponenten mit Thermal Shield können überall dort eingesetzt werden, wo ein Wärme- oder Kälteverlust vermieden werden soll. Bei extremen Temperaturunterschieden zwischen der durchströmenden Luft im Rohr und seiner Umgebung sind gedämmte Rohre zwingend. So wir die Bildung von Kondensat vermieden, aber auch unnötig Kälte- oder Wärmeverluste.



Die Schallübertragung von Raum zu Raum ist ausgeschlossen, da jeder Luftdurchlass einzeln an die Verteilerkästen angeschlossen wird.
Allgemein ist die Luftverteilung dank vorgeschalteter Schalldämpfer bei den Zu- und Abluftkanälen sehr geräuscharm.
