Distribuzione flessibile e igienica dell'aria

I tubi di ventilazione Zehnder ComfoTube sono estremamente flessibili e hanno un rivestimento interno liscio.

Ricambio d'aria attraverso un sistema di tubi perfetto

Che siano rotondi o piatti, i tubi di ventilazione Zehnder ComfoTube hanno un rivestimento corrugato che può essere piegato in modo flessibile. I tubi restano però molto stabili e adatti per essere annegati nel calcestruzzo. Sono disponibili anche tubi di ventilazione preisolati, che impediscono le perdite di raffreddamento o le dispersioni termiche durante il trasporto dell'aria.

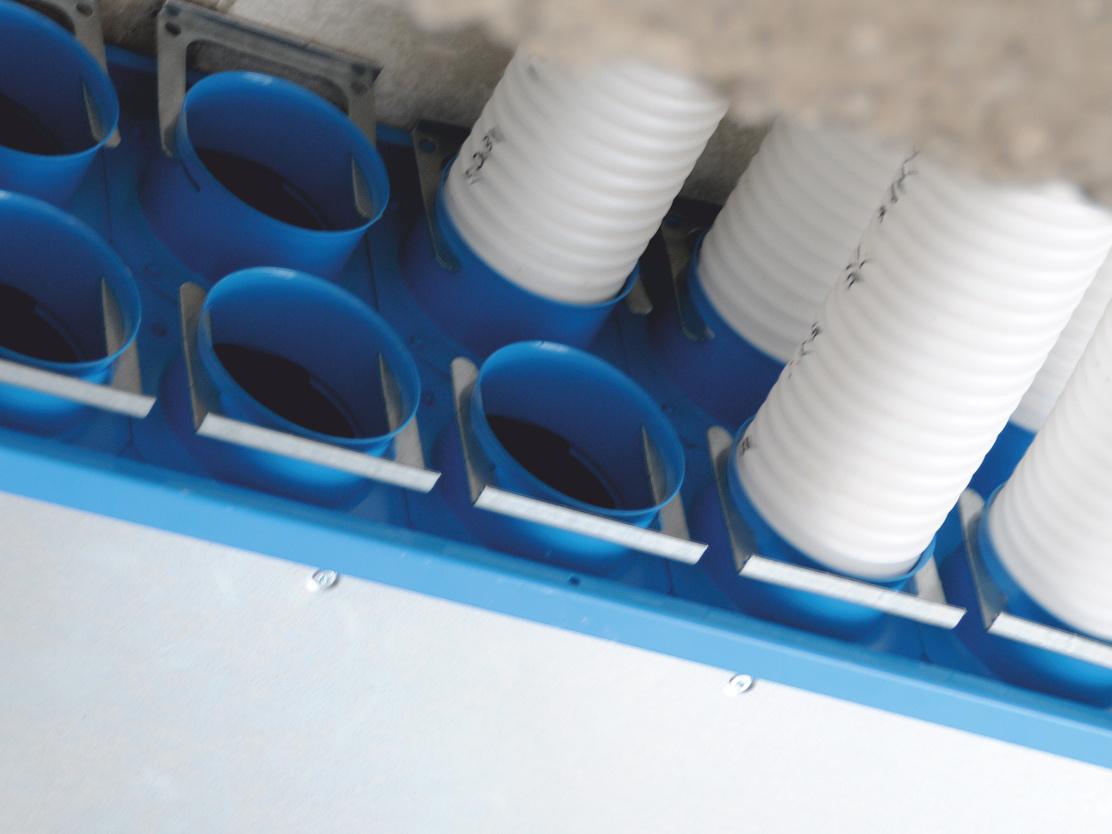

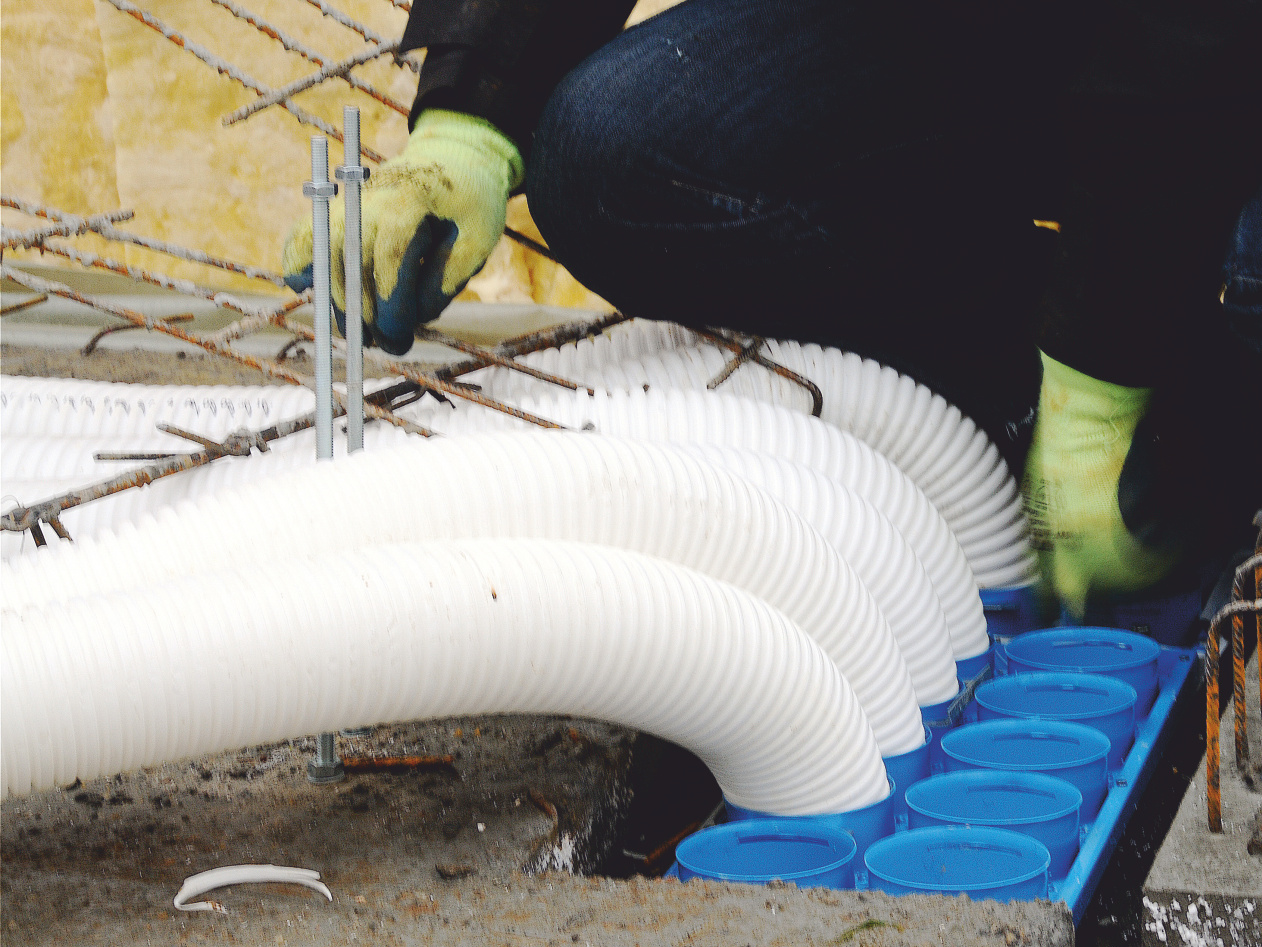

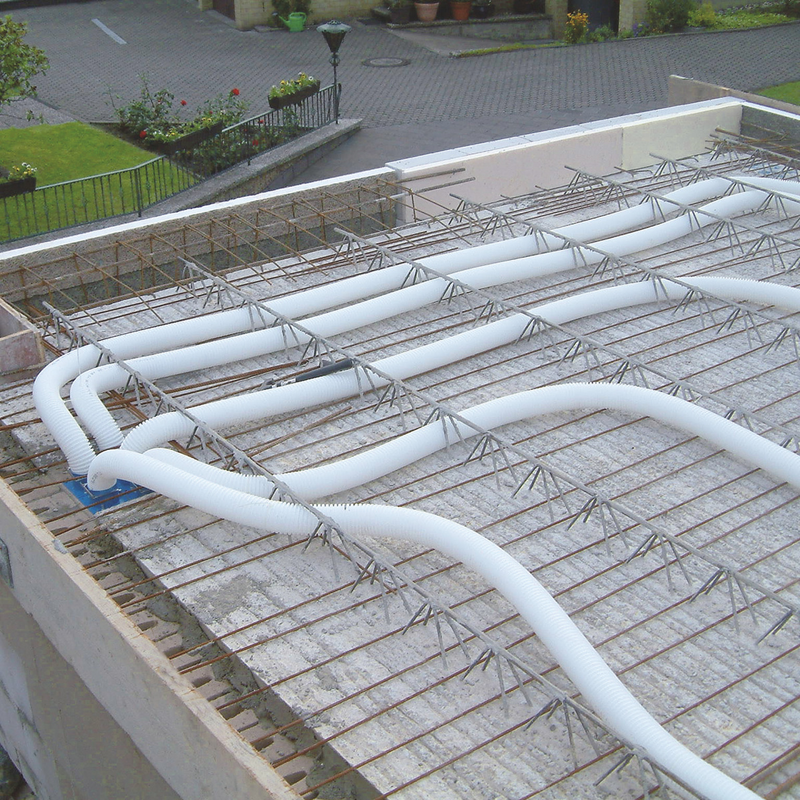

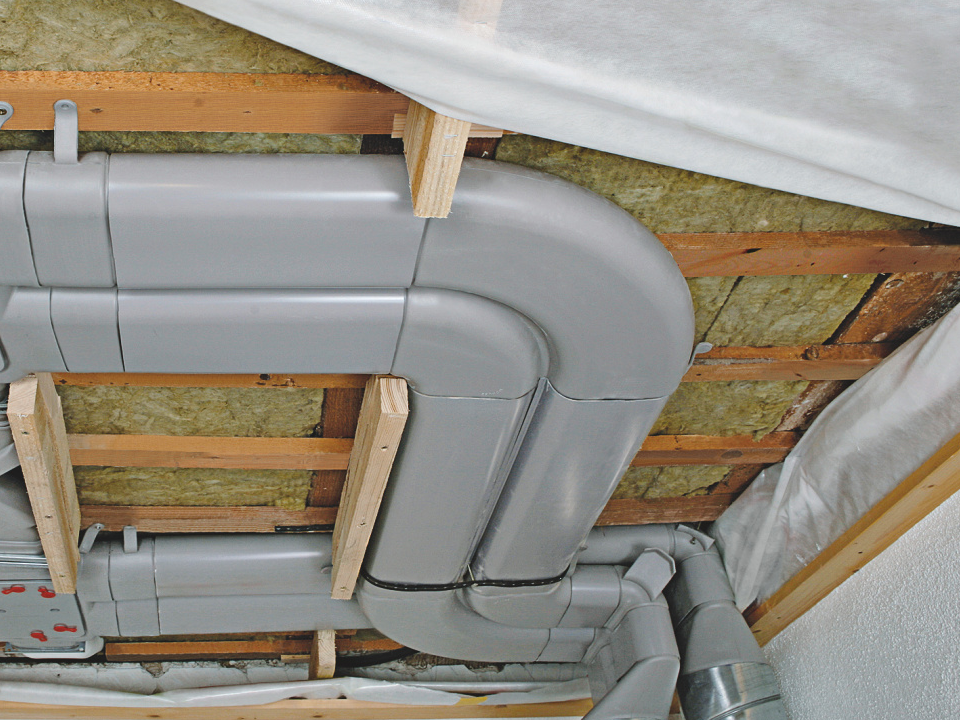

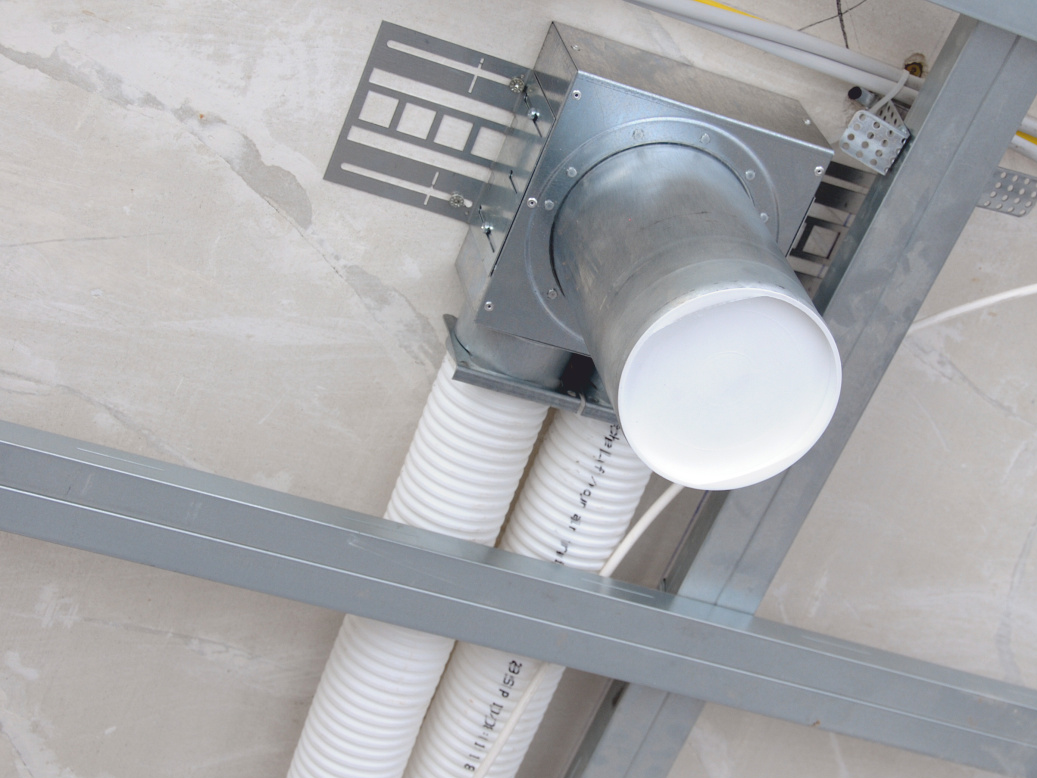

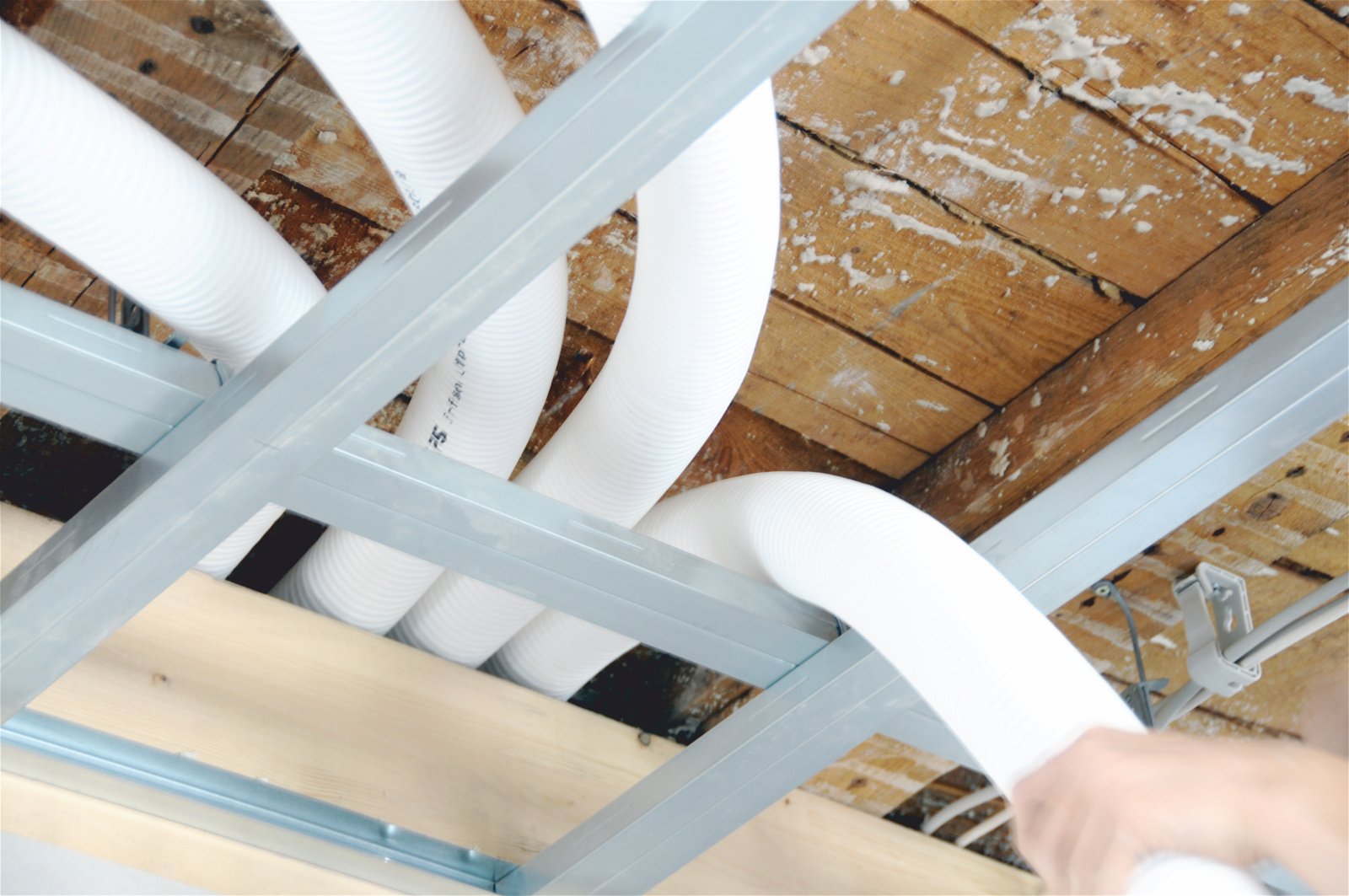

Installazione di tubi di ventilazione in loco
Installazione di tubi di ventilazione in loco
Installazione di tubi di ventilazione in loco
Installazione di tubi di ventilazione in loco
Installazione di tubi di ventilazione in loco
Installazione di tubi di ventilazione in loco
  • Tubi flessibili facili da montare
  • Materiale sintetico di alta qualità per alimenti (HDPE)
  • Portate d'aria regolabili in modo centralizzato e decentralizzato
  • Perdita di carico ridotta
  • Rivestimento interno liscio Clinside per tubi puliti
  • Pulizia agevole
  • Con o senza isolamento
  • Ampia gamma di accessori e componenti coordinati

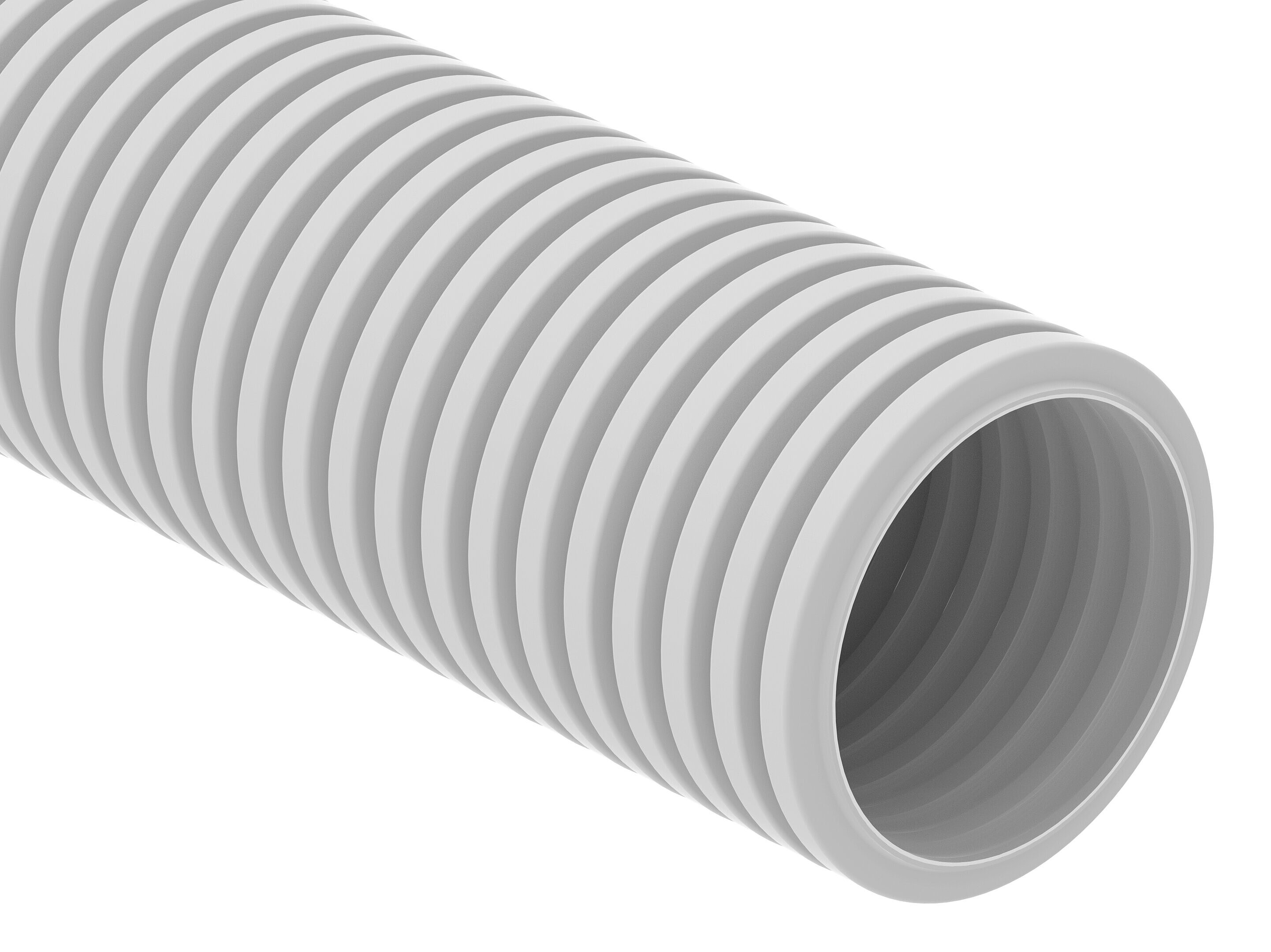

Tubo rotondo Zehnder ComfoTube
Tubo rotondo Zehnder ComfoTube

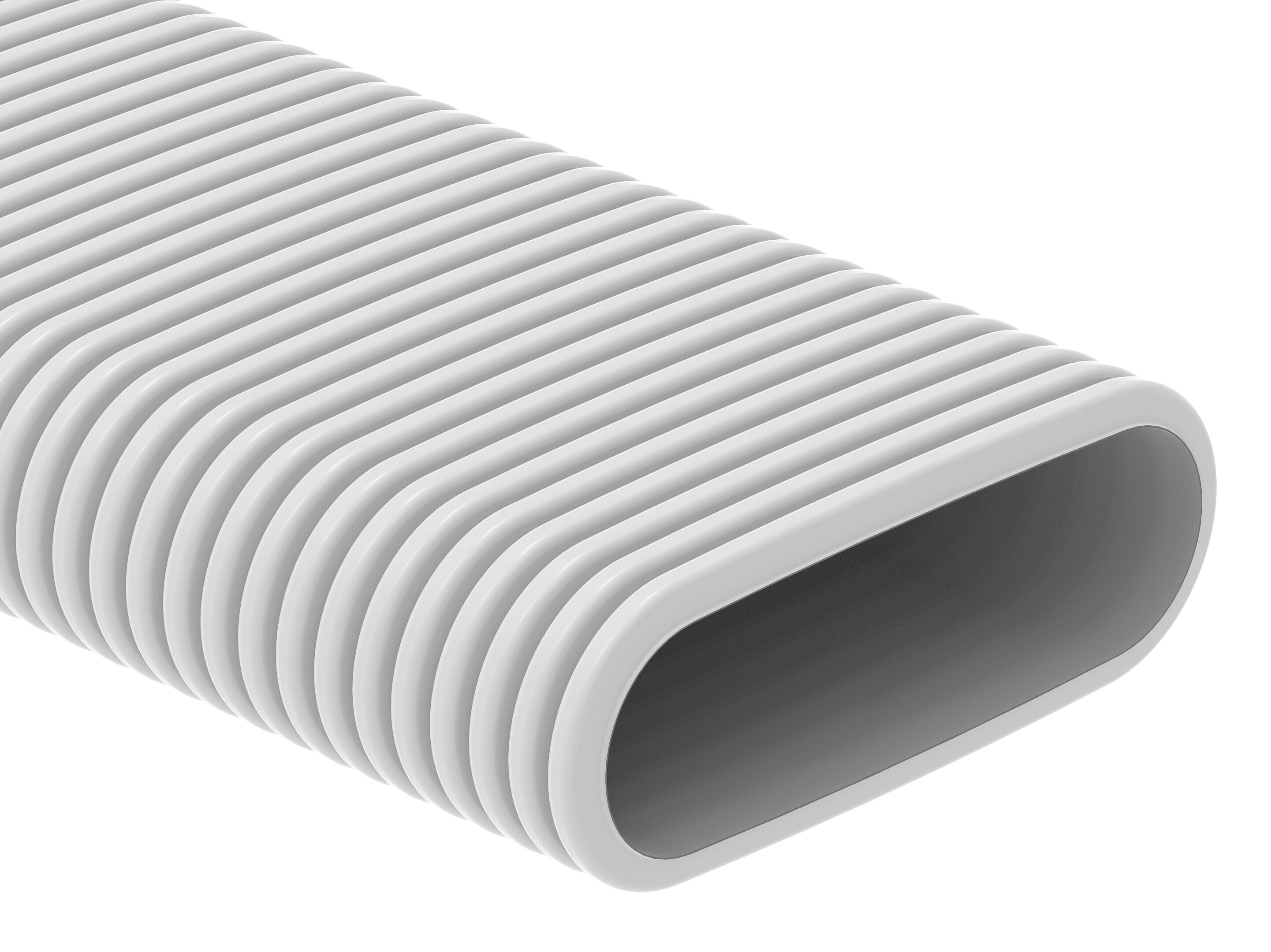

Tubo piatto Zehnder ComfoTube flat 51
Tubo piatto Zehnder ComfoTube flat 51

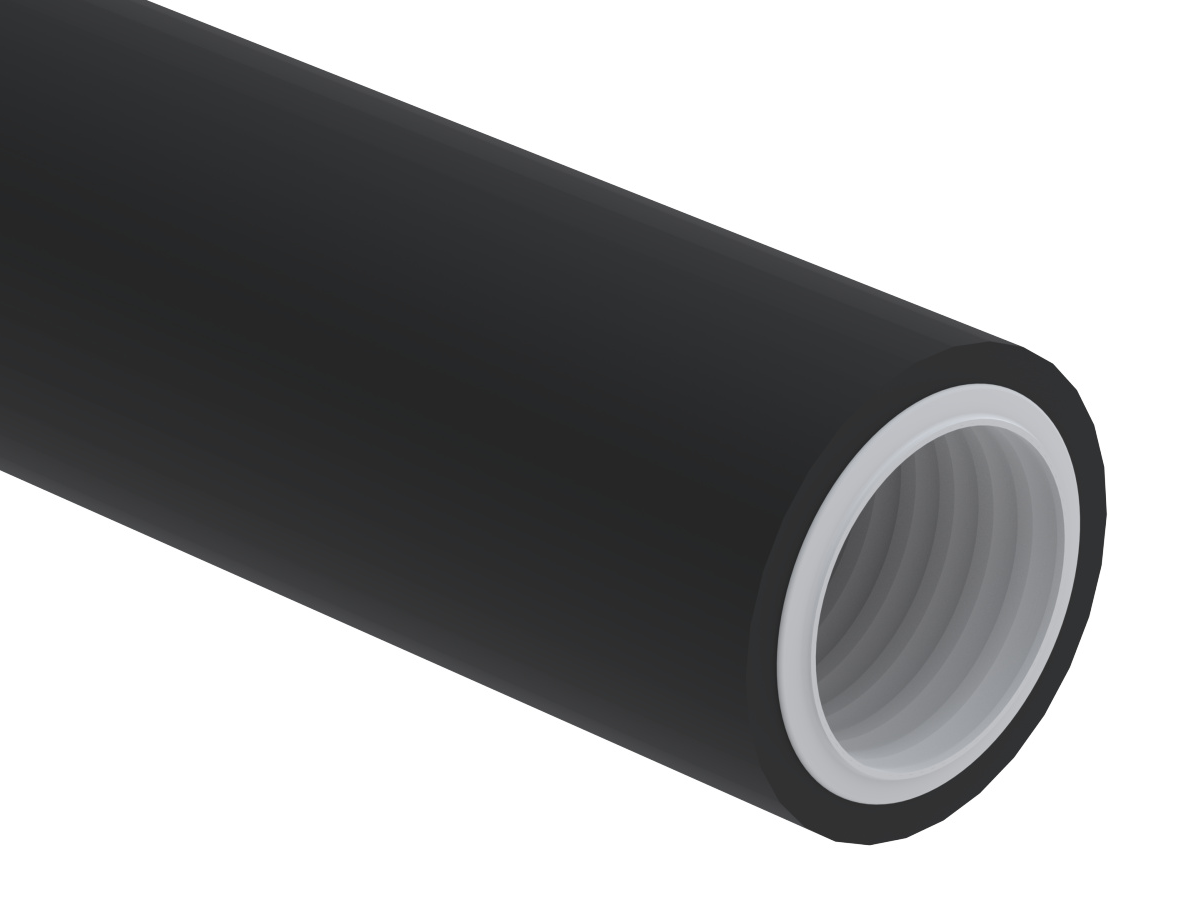

Tubo rotondo Zehnder ComfoTube Therm 90
Tubo rotondo Zehnder ComfoTube Therm 90

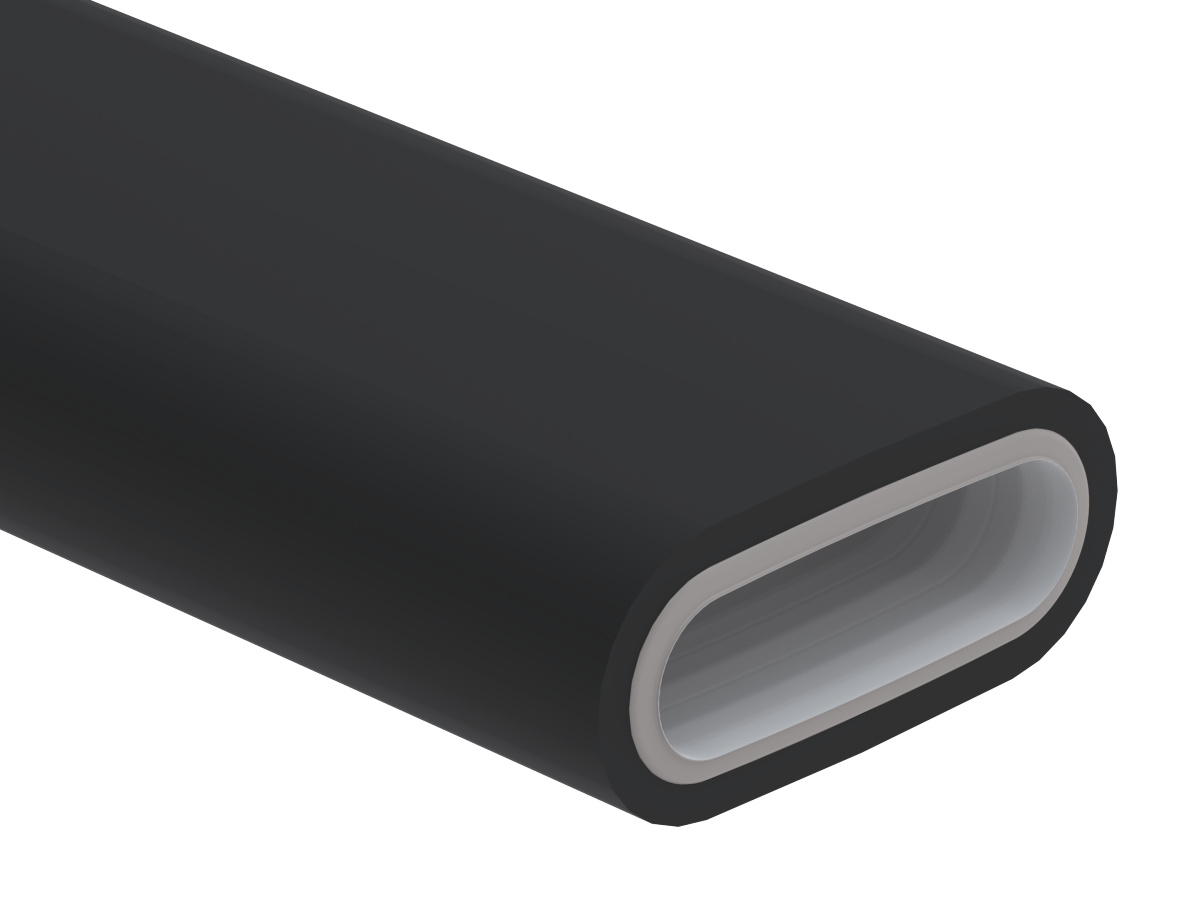

Tubo piatto Zehnder ComfoTube Therm flat 51
Tubo piatto Zehnder ComfoTube Therm flat 51
ComfoTube 110, special PE, smooth inner skin, Ø 110 mm, Clineside Lable, Logo, TUB-CT-DN, InFloor (round pipe)

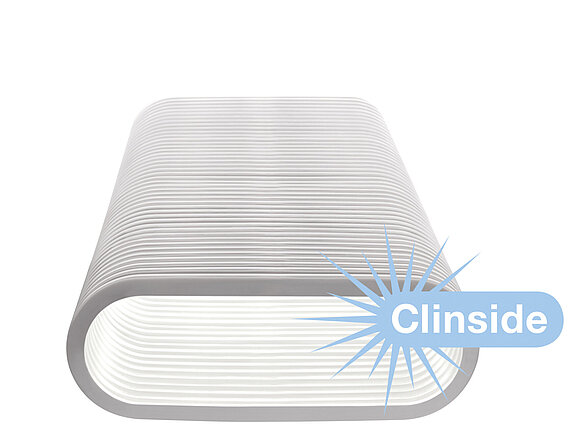

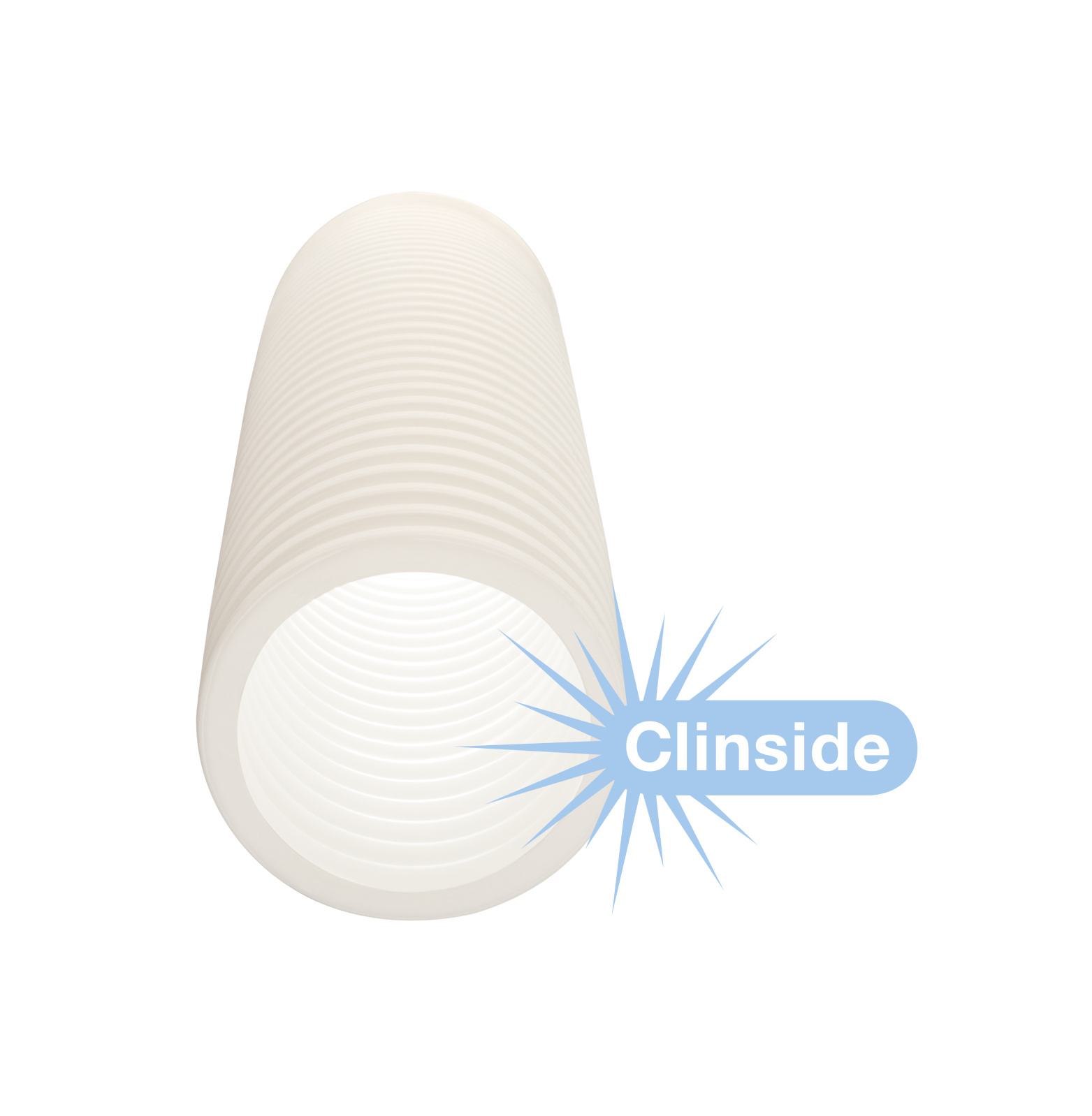

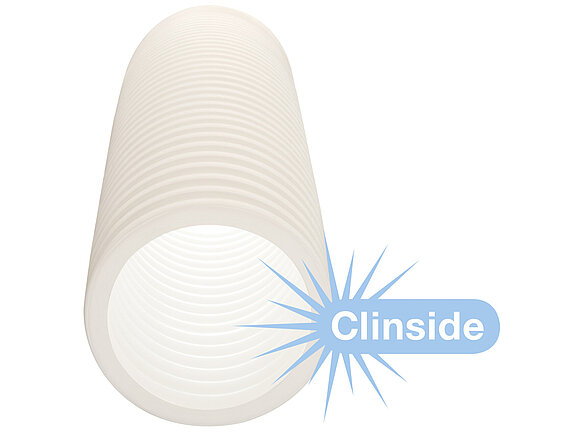

Rivestimento interno Clinside

Igienico - riduce il rumore - riduce il consumo energetico

Grazie al rivestimento interno liscio Clinside che impedisce l'accumulo di polvere e sporcizia, i tubi di ventilazione rimangono puliti.

Tuttavia, il rivestimento interno liscio riduce anche la resistenza dell'aria all'interno del tubo di ventilazione, consentendo all'apparecchio di ventilazione comfort installato di funzionare a bassa velocità. In questo modo si riduce al massimo il rumore e allo stesso tempo si riduce il consumo energetico.


Tecnologia di collegamento RapidLock®

Semplice – veloce – sicura

Con la tecnologia di collegamento RapidLock® è possibile installare i tubi di ventilazione Zehnder ComfoTube 75 e 90 in modo rapido e semplice. I singoli elementi del sistema di distribuzione dell'aria possono essere facilmente collegati tra loro grazie alla clip in plastica preinstallata.

  • L’attacco RapidLock è affidabile e resistente anche in caso di rotazione di 90° del ComfoTube Zehnder.
  • RapidLock garantisce allo stesso tempo un collegamento assolutamente a tenuta della distribuzione dell'aria, evitando così perdite indesiderate.
  • In caso di manutenzione o pulizia del controsoffitto, questa tecnologia di collegamento consente di separare facilmente le singole parti.

Avvertenza:
La tecnologia di collegamento RapidLock ® sta gradualmente sostituendo l'attuale sistema di bloccaggio.

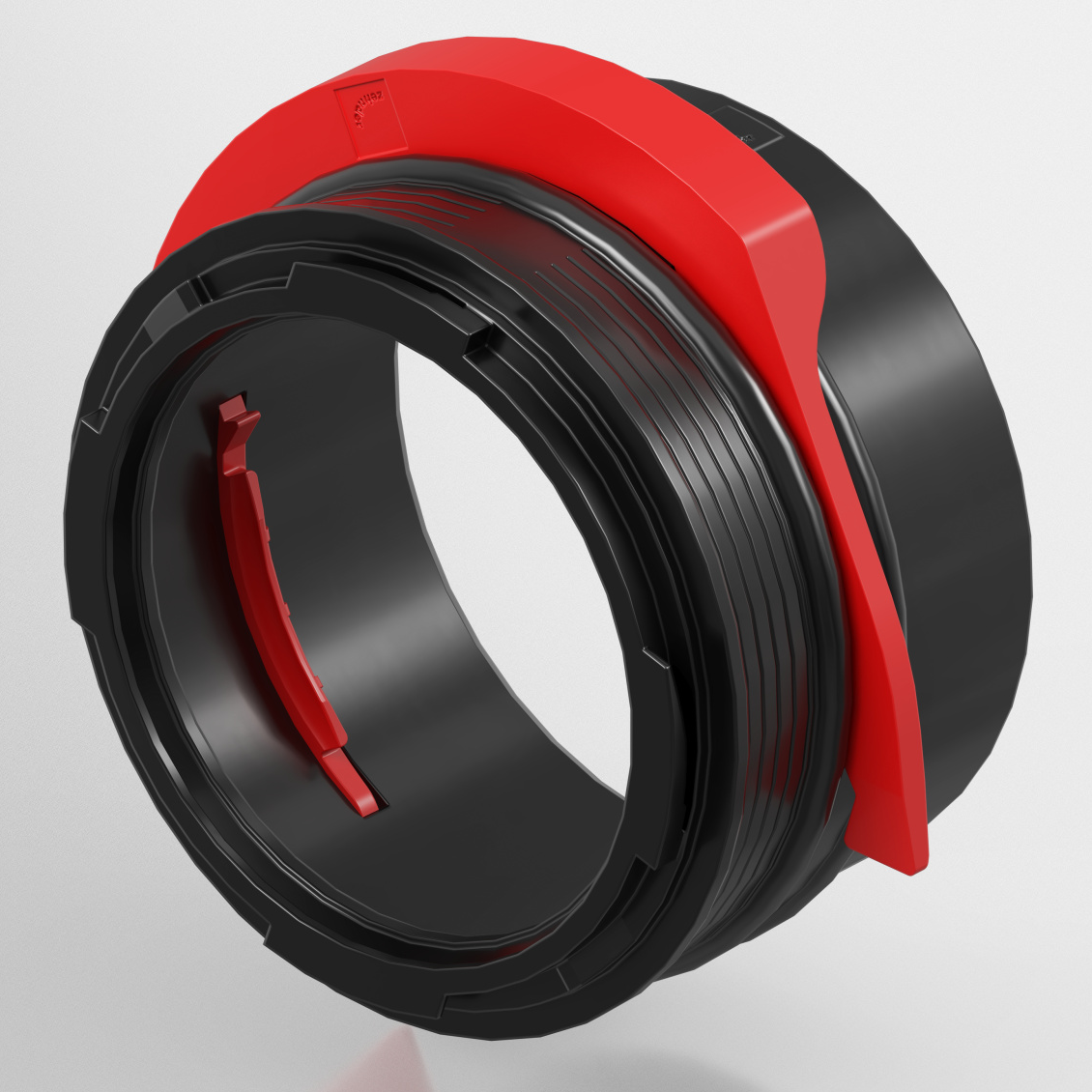

DN 90, Rapid Lock Single,
Fissaggio RapidLock con clip preinstallata

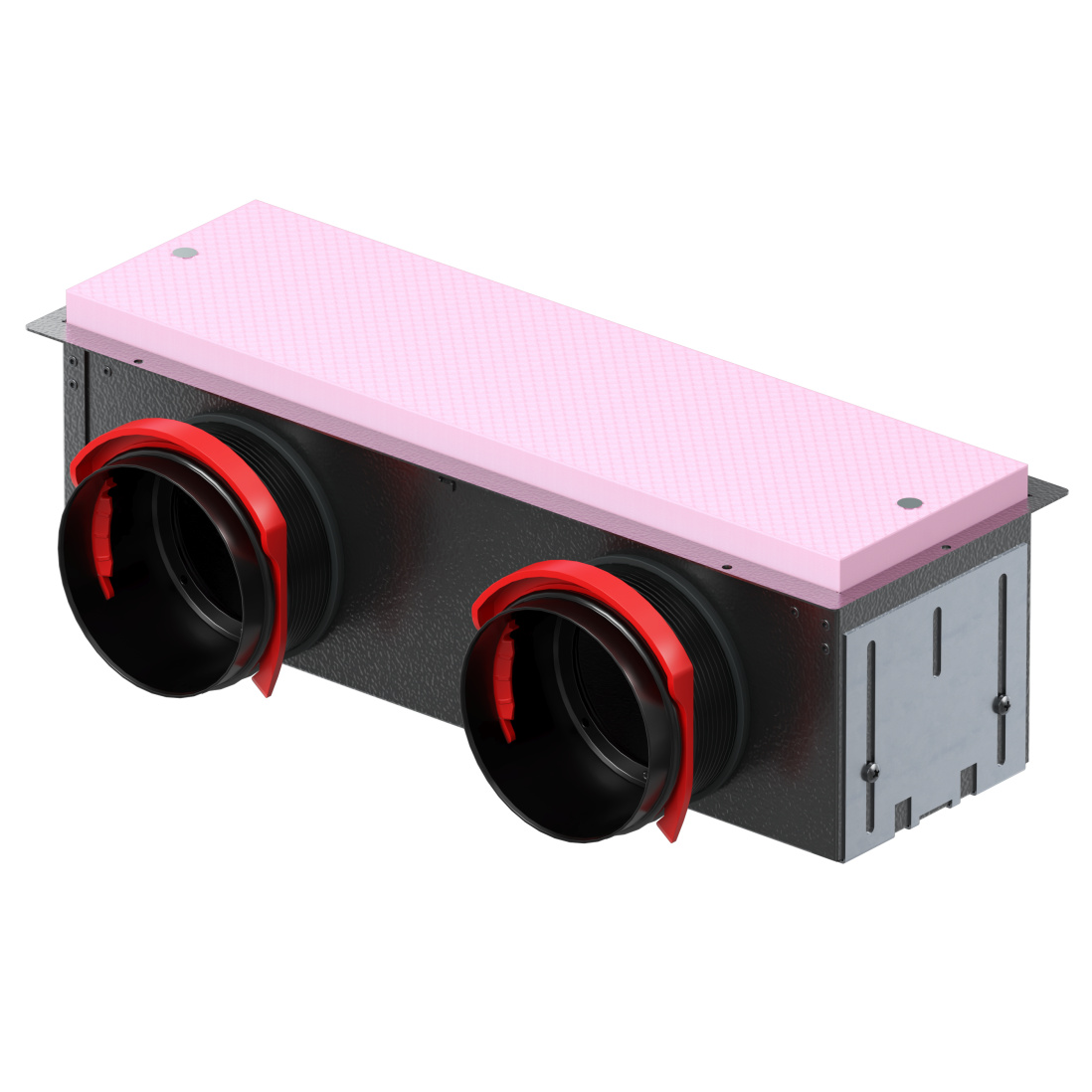

ComfoCase CLD Grille housing 2x DN90, RapidLock Connector, wide, H=115 mm, lateral, black, galvanized steel, brackets, distance plate
Cassoncino per griglie design con RapidLock

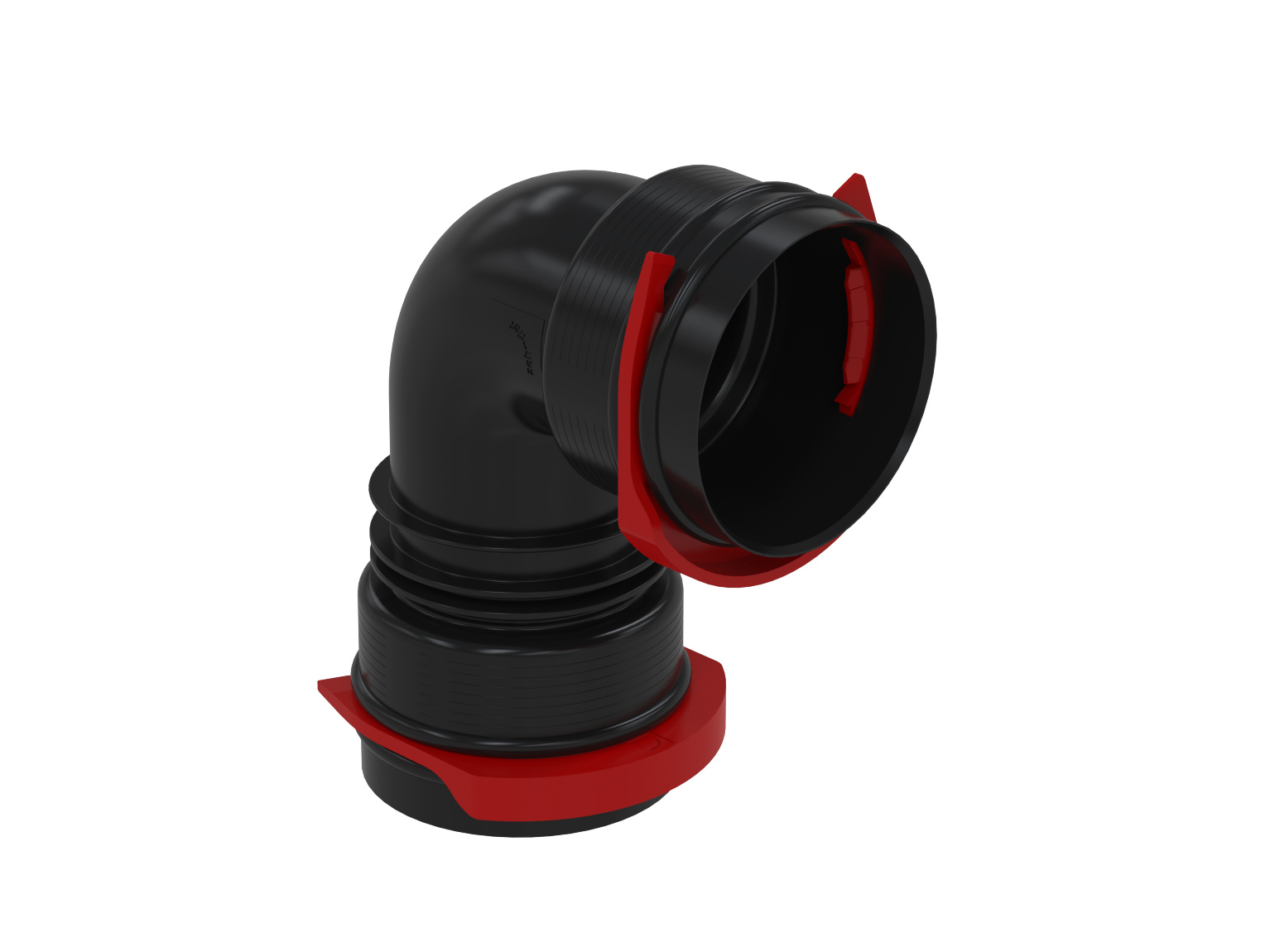

rapid Lock, bend tube, plack plastic, perspective

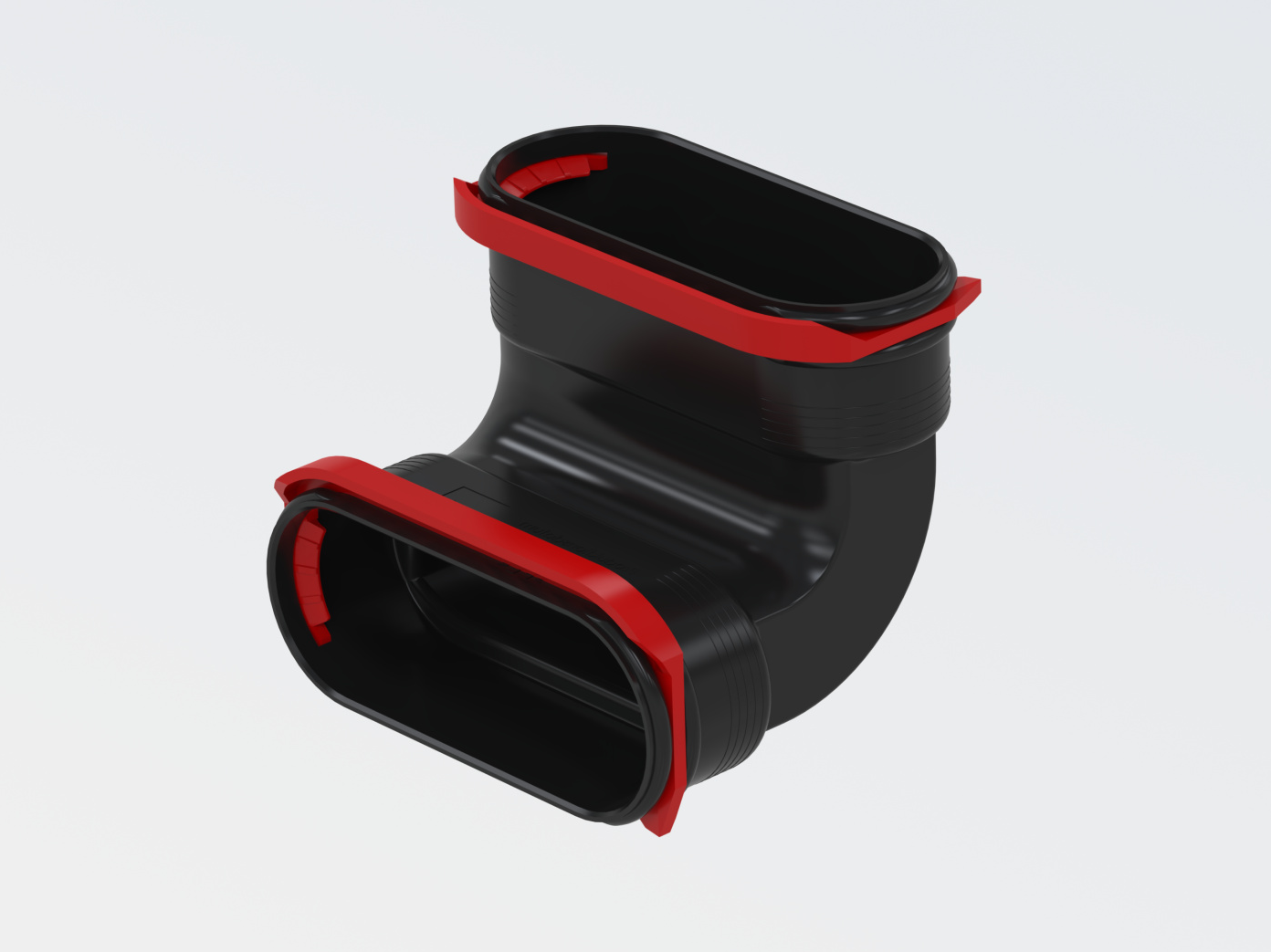

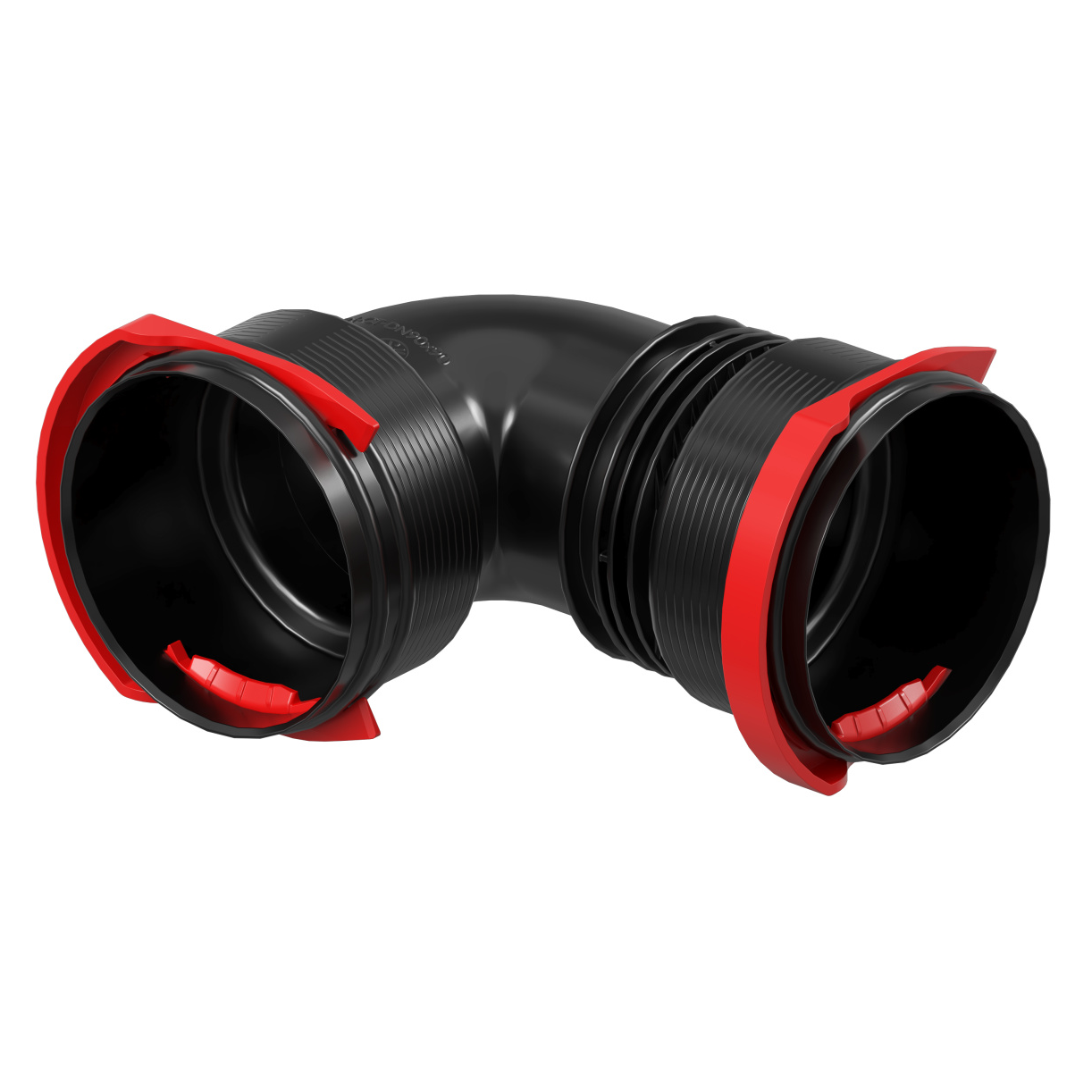

Curva per tubi con tecnologia di collegamento RapidLock

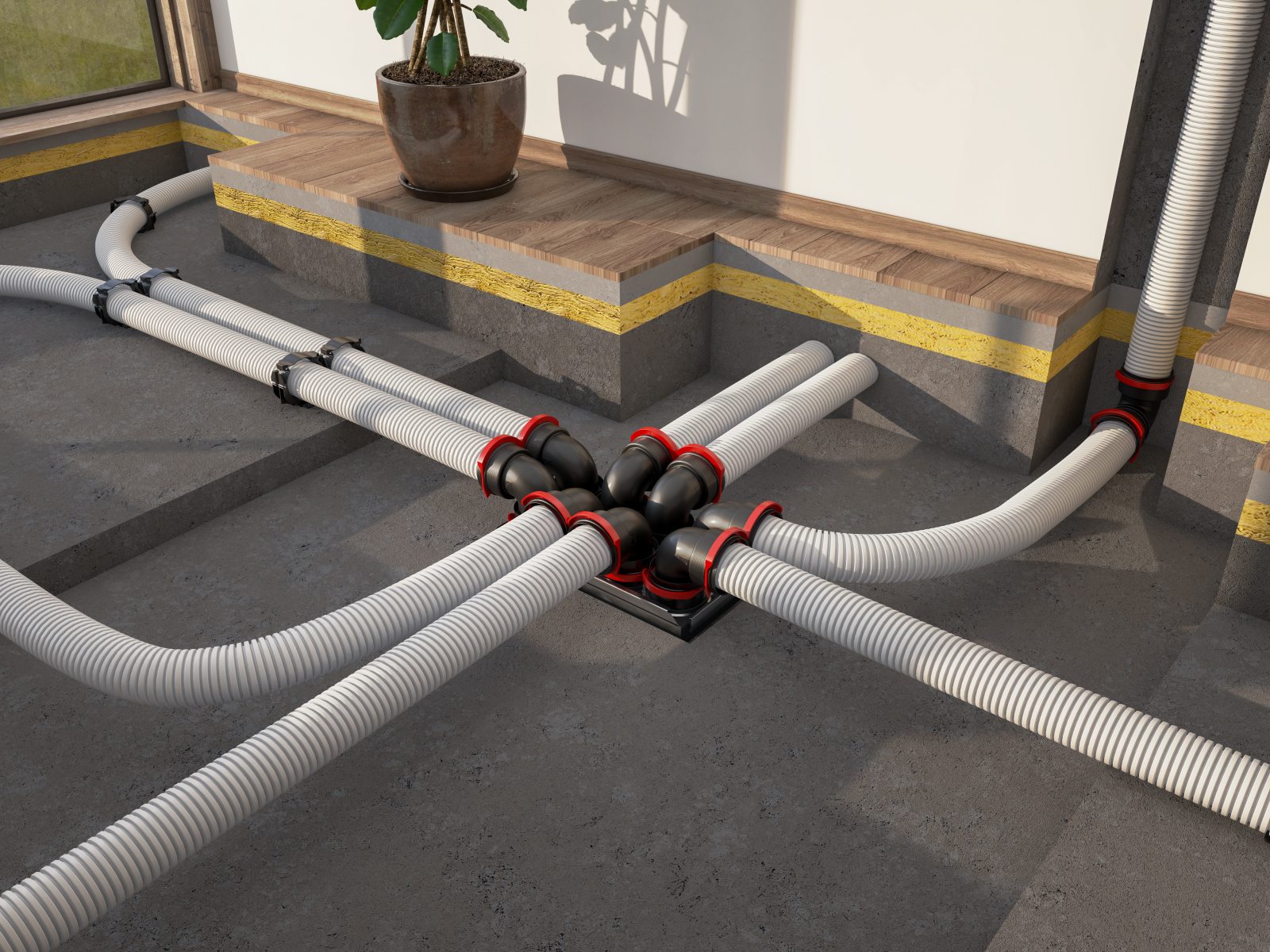

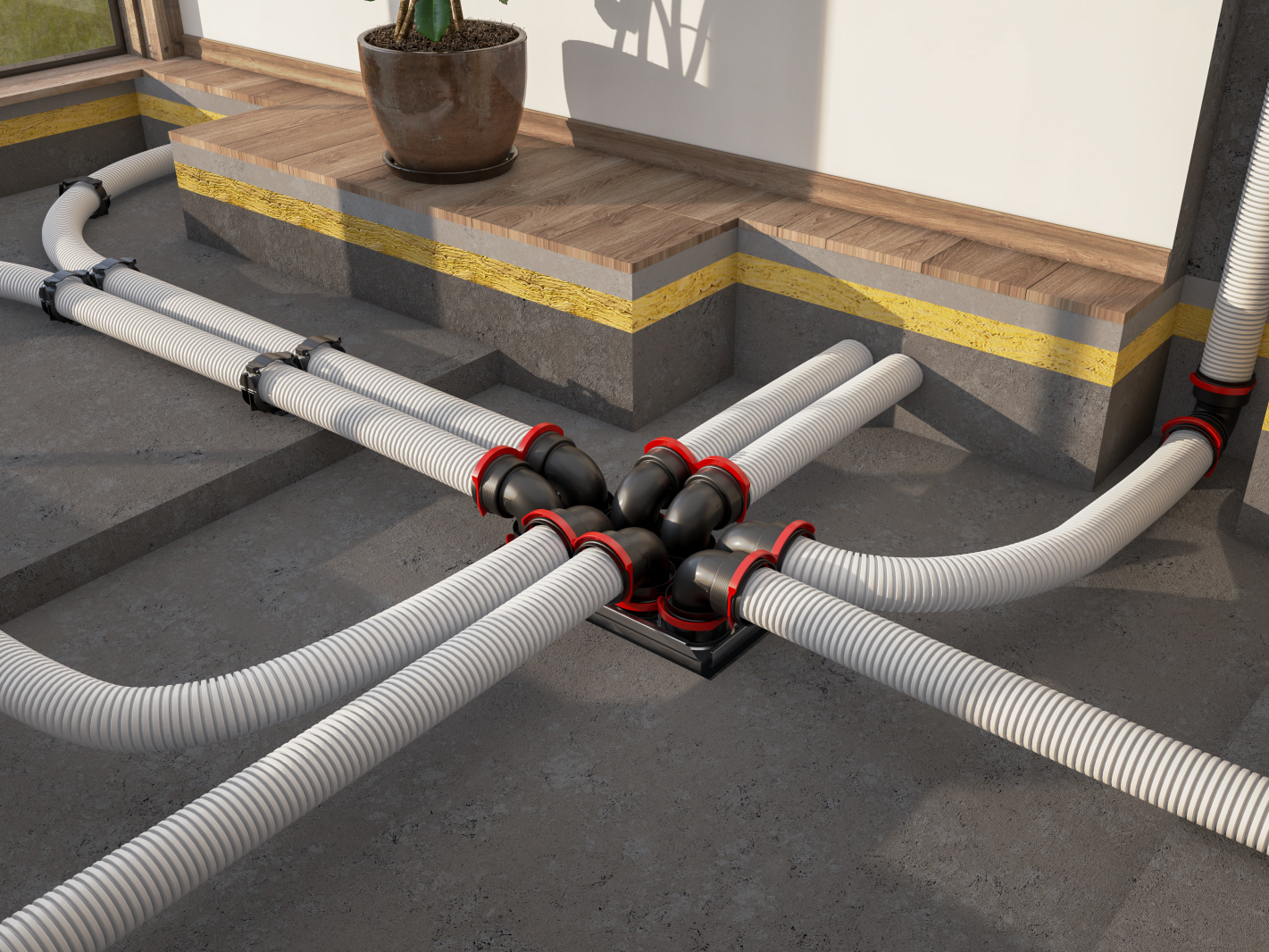

Milieu, living room, open floor, instalation, system, air distribution, parts with rapd lock,

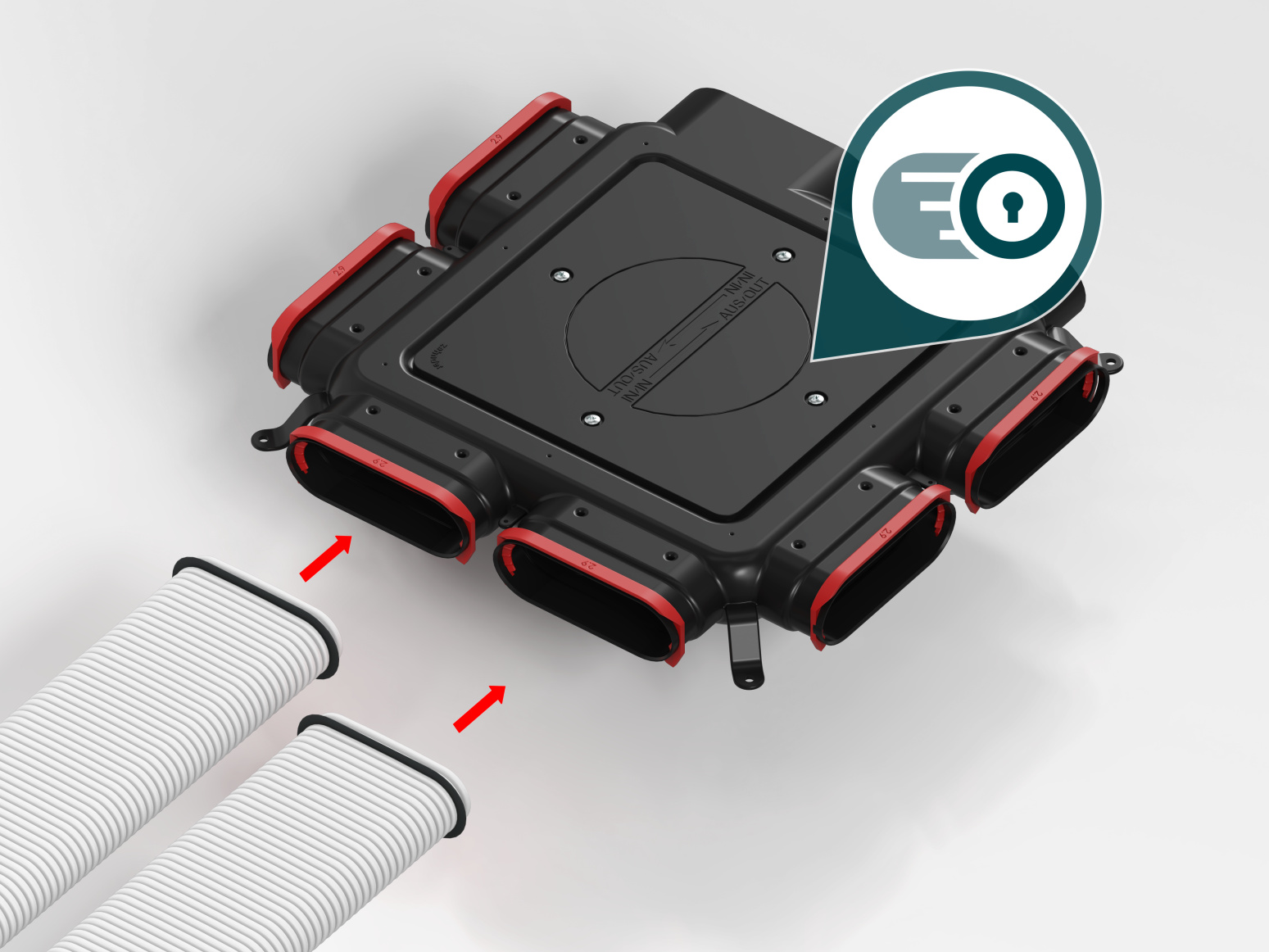

L'intuitiva tecnologia Zehnder RapidLock®

Grazie alla clip preinstallata è possibile effettuare il collegamento in modo più semplice e rapido che mai.


Distribuzione dell'aria con preisolamento

Trasporto dell’aria senza perdite di raffreddamento o dispersioni termiche

Il sistema di distribuzione dell'aria preisolato con Thermal Shield è dotato di un isolamento di alta qualità e previene così le perdite di raffreddamento e le dispersioni termiche durante il trasporto dell'aria.

Grazie a un montaggio preciso e intuitivo, il sistema di distribuzione dell'aria preisolato forma un'unità ermetica senza ponti termici. L'aria nei tubi circola senza perdite di temperatura. In questo modo si evita la formazione di condensa.

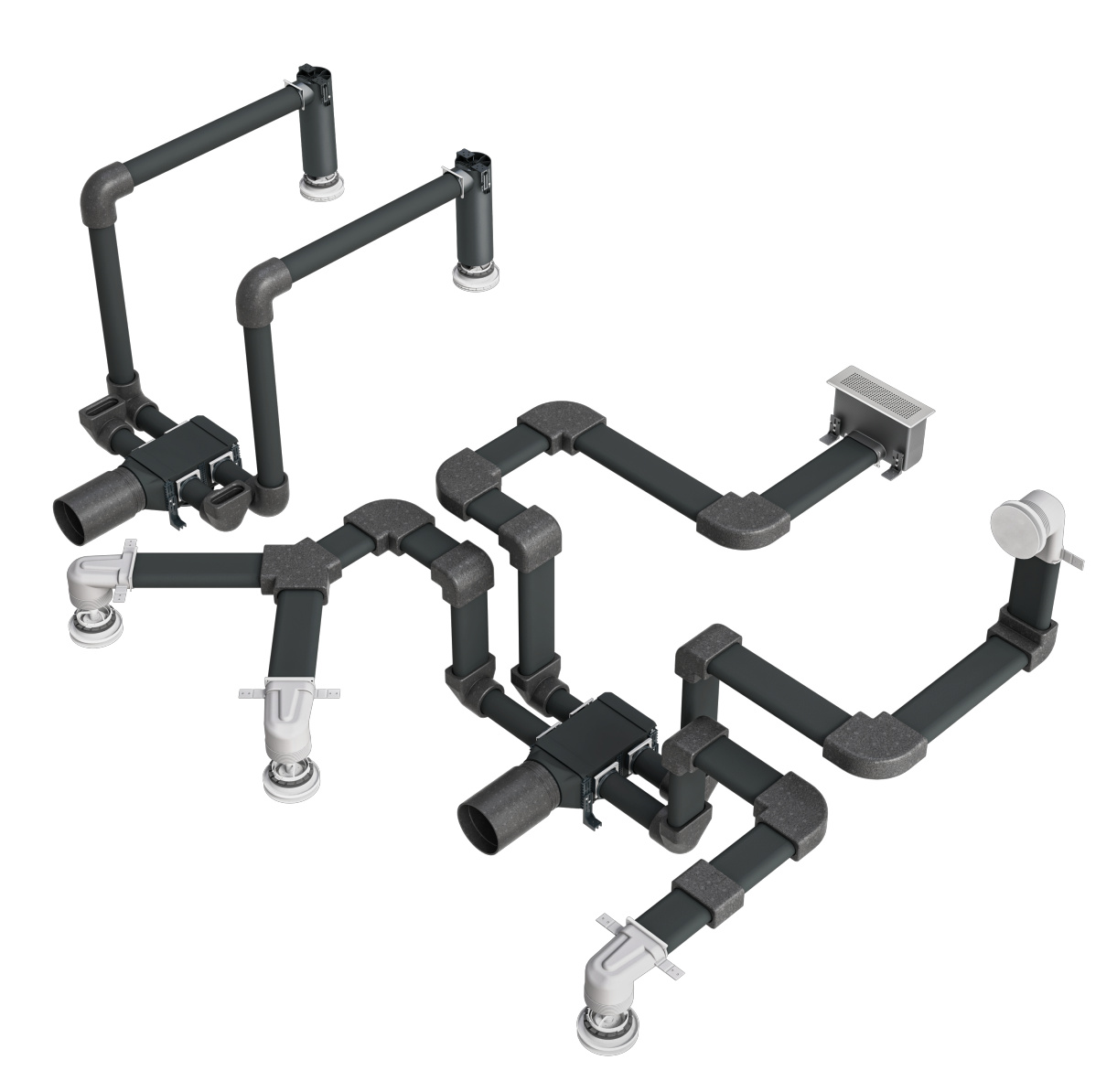

Sistema di distribuzione dell'aria preisolato
Sistema di distribuzione dell'aria preisolato

Importante in caso di aria di mandata preriscaldata o raffreddata

Il sistema di distribuzione dell'aria preisolato trasporta l'aria negli spazi abitativi con poche perdite di temperatura. Piacevole frescura in estate e piacevole calore in inverno. Per un perfetto clima confortevole per i vostri clienti.

Alla luce dei cambiamenti climatici e di temperature esterne sempre più estreme, il tema del raffreddamento degli ambienti sta diventando sempre più importante. C’è infatti una forte richiesta di una soluzione di raffreddamento per la ventilazione comfort per ambienti.

Evitare la perdita di temperatura
Se l'aria di mandata viene raffreddata, la distribuzione dell'aria deve essere isolata, non solo per motivi di efficienza energetica, ma soprattutto per evitare la condensa. Il sistema di distribuzione dell'aria preisolato con Thermal Shield è perfetto in tal senso. In assenza di isolamento, c’è il rischio di formazione di condensa, che può danneggiare la struttura edilizia o provocare la formazione di muffa.

Struttura dei tubi di ventilazione preisolati

Rivestimento interno Clinside
Come tutti i tubi di ventilazione Zehnder, la parte interna di Zehnder ComfoTube Therm è provvista del rivestimento interno liscio Clinside. Questo garantisce un'igiene perfetta e una pulizia agevole.

Strato esterno isolato
Il rivestimento isolante in gomma cellulare elastica avvolge il tubo di ventilazione in modo preciso ed ermetico. Nonostante lo strato isolante perfettamente aderente, il tubo di ventilazione mantiene la sua flessibilità.

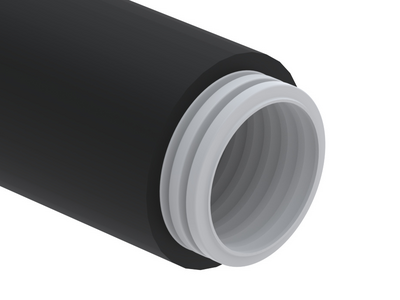

Struttura dei tubi di ventilazione preisolati Zehnder ComfoTube Therm Aufbau

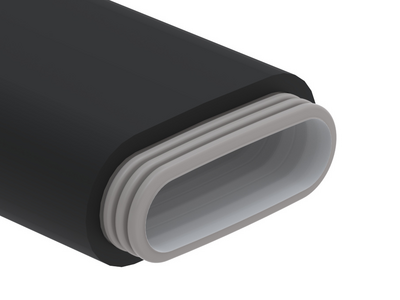

Struttura dei tubi di ventilazione preisolati Zehnder ComfoTube Therm flat 51

Thermal Shield

I tubi di ventilazione, gli elementi di collegamento e i moduli di connessione con Thermal Shield hanno un isolamento di alta qualità che impedisce le perdite di raffreddamento e le dispersioni termiche durante il trasporto dell'aria.

Il rivestimento isolante in gomma cellulare elastica avvolge il tubo di ventilazione in modo preciso ed ermetico. In questo modo si evitano i ponti termici e si previene la formazione di condensa e quindi di muffe che possono danneggiare la struttura edilizia.

Sistema completo con «scudo protettivo»

Il sistema di distribuzione dell'aria completamente preisolato con Thermal Shield, lo «scudo protettivo» metaforico contro le perdite di raffreddamento e le dispersioni termiche, è un sistema completo.
I componenti comprendono tubi ovali rotondi o piatti, elementi di collegamento e moduli di collegamento.

Per ogni progetto di costruzione:
i singoli pezzi vengono assemblati in modo modulare. Ciò consente una distribuzione dell'aria perfetta e adatta a ogni condizione costruttiva.

Collegamento a innesto intelligente:
le interfacce tra i componenti evitano le perdite di energia.

Montaggio rapido:
i componenti del sistema di distribuzione dell'aria preisolato sono perfettamente abbinati e si montano rapidamente.

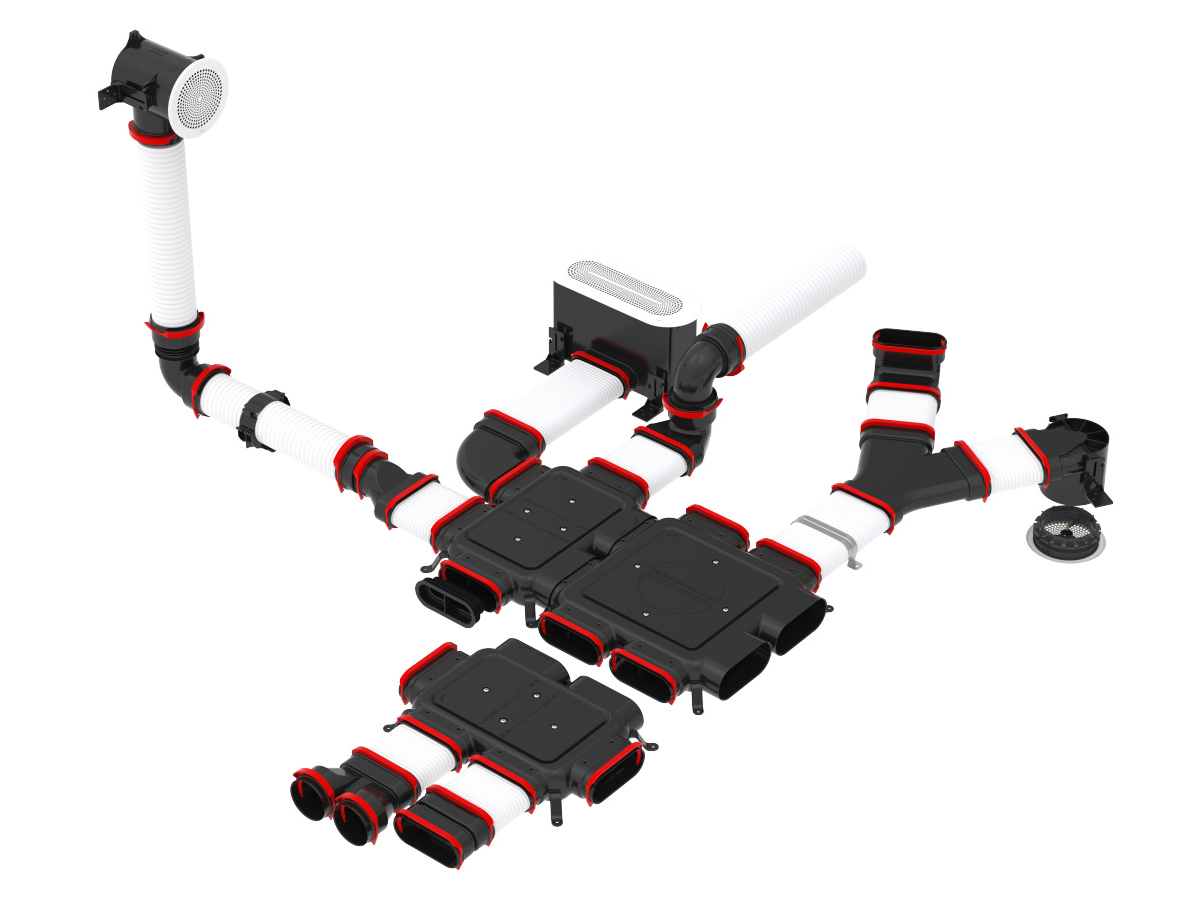

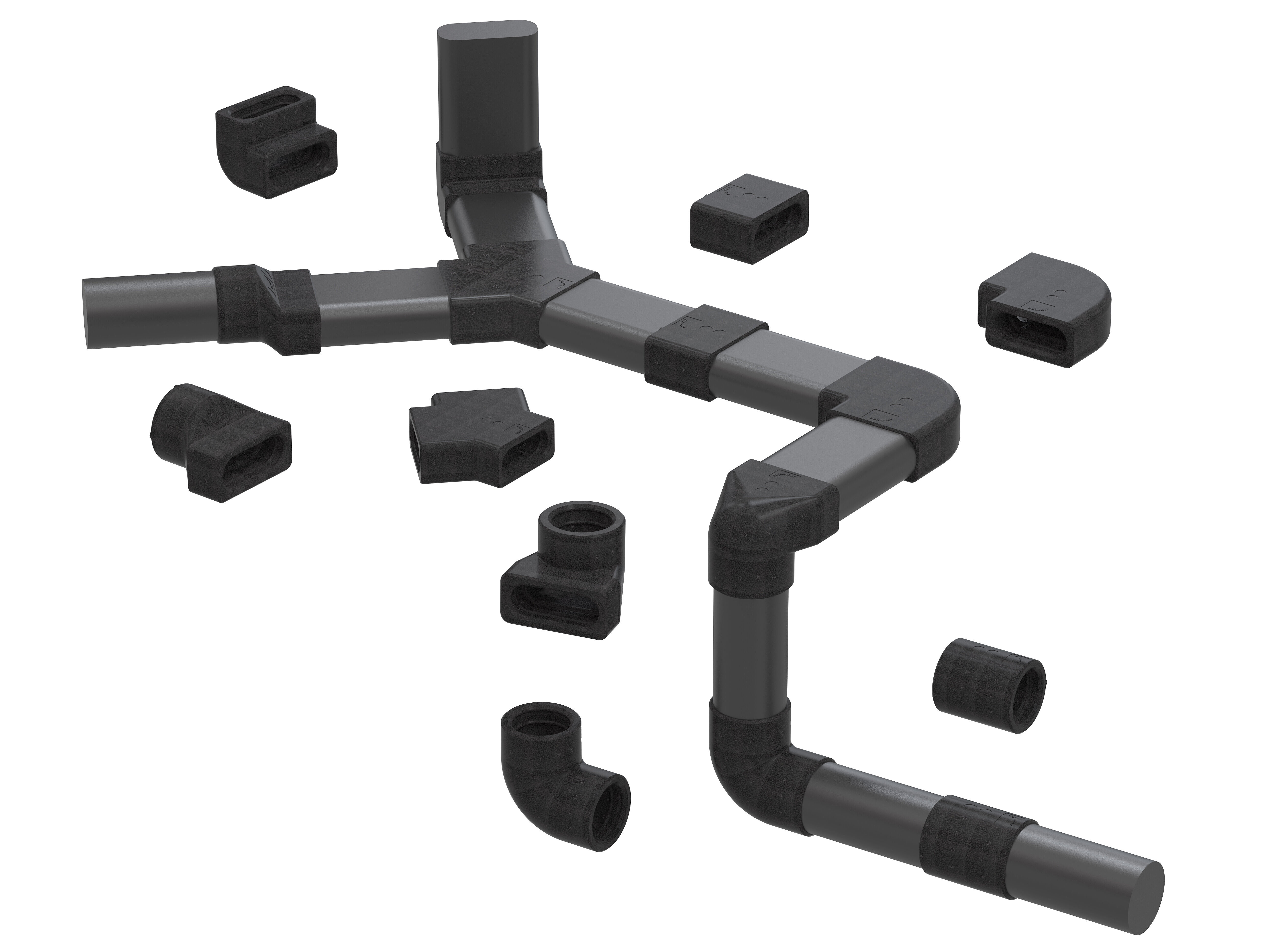

I singoli pezzi vengono assemblati in modo modulare
I singoli pezzi vengono assemblati in modo modulare

Accessori

Gli elementi di collegamento Zehnder ComfoFit Therm, completamente isolati e realizzati in polipropilene espanso, si distinguono per l'estrema stabilità.

Il collegamento al tubo di ventilazione Zehnder ComfoTube Therm è semplice. Un ingegnoso collegamento a innesto assicura una tenuta ermetica e salda tra i componenti.

FAQ

Per una maggiore durata, nei tubi di ventilazione è integrato uno speciale stabilizzatore di calore. Regolari test di lunga durata effettuati in laboratorio, con forti sollecitazioni termiche, hanno dimostrato che i tubi rimangono stabili per oltre 100 anni. Questo vale anche per i tubi di ventilazione preisolati.

I sistemi di bloccaggio ...

... si utilizzano con i tubi tondi e piatti non isolati. I tubi di ventilazione vengono inseriti con l’apposita guarnizione nell'apertura dell'elemento di collegamento o dell’attacco e fissati ermeticamente con il sistema di bloccaggio brevettato.

Per i tubi piatti Zehnder sono disponibili anche guarnizioni O-ring come accessori per garantire la massima tenuta in corrispondenza dei raccordi.



Zehnder RapidLock®...

... sta gradualmente sostituendo l'attuale sistema di bloccaggio. Ciò significa che nel corso del tempo un numero sempre maggiore di prodotti del sistema di distribuzione dell'aria Zehnder sarà dotato di dispositivi di fissaggio RapidLock. Con questa nuova tecnologia di collegamento sarà ancora più facile unire gli elementi tra loro. Grazie alla clip preinstallata è possibile effettuare il collegamento in modo più semplice e rapido che mai. È sufficiente eseguire l'inserimento e farlo scattare. In questo modo si risparmia tempo prezioso durante il montaggio. Vedi al riguardo anche il video RapidLock

I tubi di ventilazione vanno protetti contro la dispersione termica secondo l'ordinanza in materia di risparmio energetico. A seconda della situazione, devono essere ulteriormente isolati. In alternativa, sono disponibili i tubi di ventilazione preisolati Zehnder ComfoTube Therm 90 e Zehnder ComfoTube Therm flat 51.

Tubo rotondo preisolato Zehnder ComfoTube Therm 90

Tubo ovale piatto preisolato Zehnder ComfoTube Therm flat 51

Per isolare Zehnder ComfoTube e Zehnder ComfoTube flat 51 si possono utilizzare le seguenti misure di isolamento:

La dispersione termica può essere ridotta inserendo i tubi nel flessibile per isolamento termico Zehnder ComfoTube Isol.

In alternativa, sono disponibili i tubi di ventilazione preisolati Zehnder ComfoTube Therm 90 e Zehnder ComfoTube Therm flat 51.



Sì. In linea di principio, i tubi preisolati vengono sempre utilizzati per l'aria di mandata quando questa viene raffreddata con il modulo di trattamento aria Zehnder ComfoClime. In pratica l'aria di scarico viene sempre convogliata in tubi non isolati nel soffitto di calcestruzzo.



I componenti preisolati con Thermal Shield possono essere utilizzati ovunque si voglia evitare la dispersione termica o la perdita di raffreddamento. Se le differenze di temperatura tra l'aria che attraversa il tubo e l'ambiente circostante sono estreme, è necessario isolare i tubi. In questo modo si evita la formazione di condensa, ma anche inutili perdite di raffreddamento e dispersioni termiche.



La trasmissione dei rumori da un ambiente all’altro è esclusa in quanto ogni bocchetta di ventilazione è collegata singolarmente alla cassetta di distribuzione.
In generale, la distribuzione dell'aria è particolarmente silenziosa grazie ai silenziatori installati a monte nei canali dell'aria di mandata e aspirazione.
