Radiavektor 014

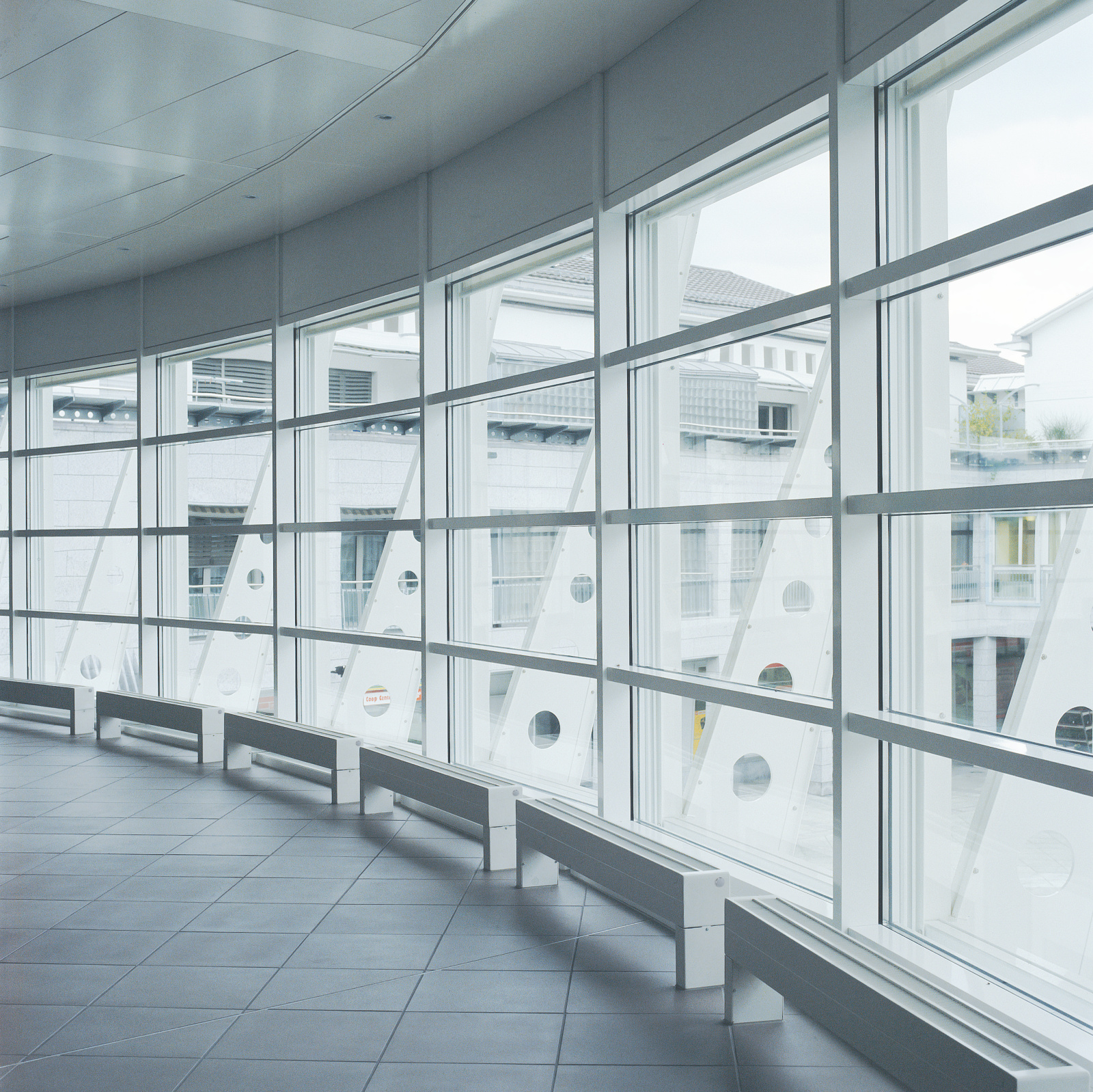

model 322, S076, RAL 9016

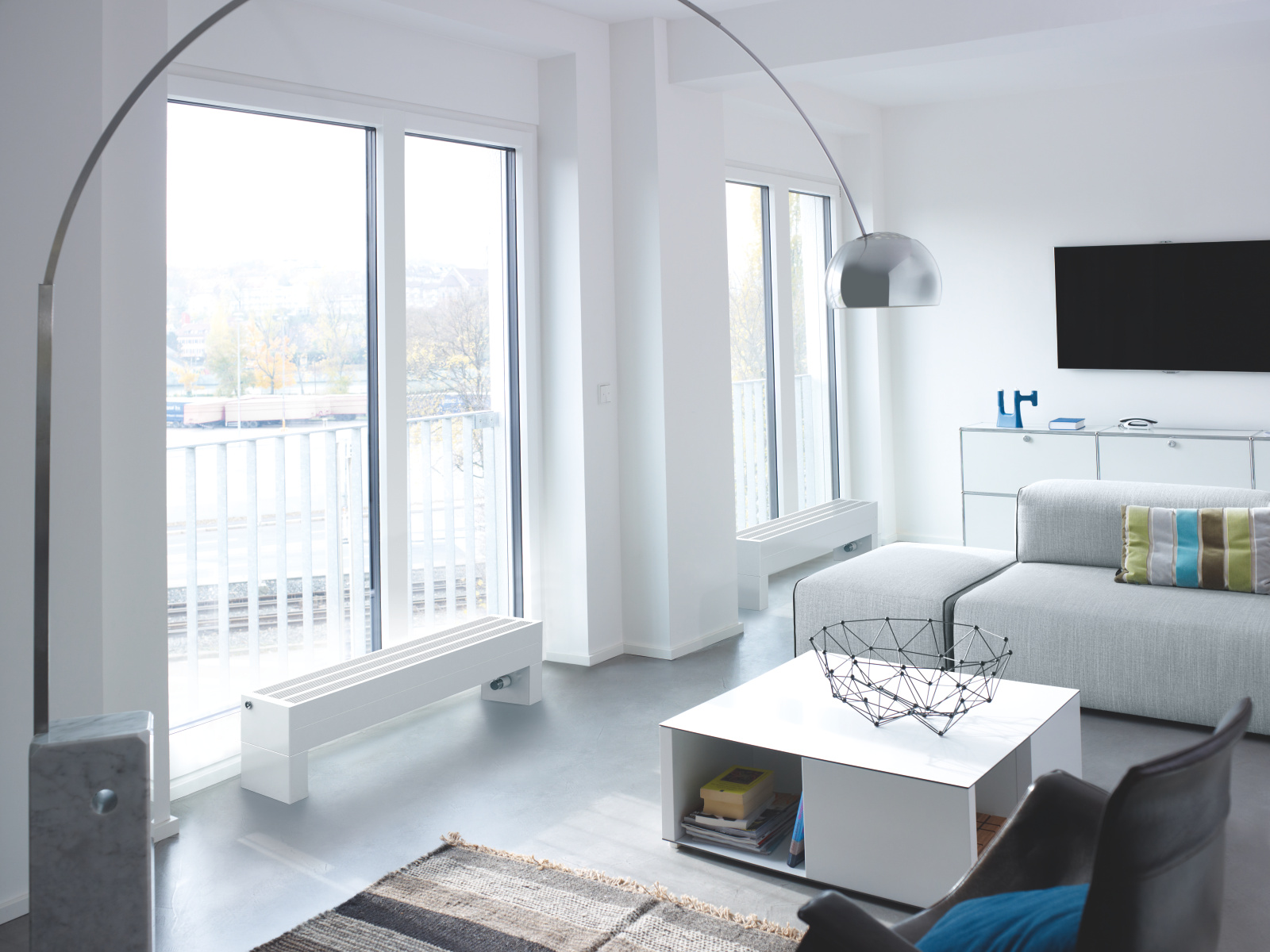

model 432-1200, S076, RAL 9016
RV, thermostat LH 2, WOF, welded-on feet, 4-pipe version with WVO thermal radiation shield, finished floor mounting, living room, window front, winter garden, angled, angled, angled
Corpi riscaldanti abitativi

Zehnder
Radiavector

Funzionamento ad acqua calda
    chiedi informazioni

    Compatto, potente e semplice: grazie alla resa termica elevata, il convettore Zehnder Radiavector è particolarmente indicato per l’impiego davanti a superfici finestrate o nei giardini d’inverno, anche dal punto di vista estetico per la sua altezza ridotta. Sono possibili anche esecuzioni angolari e speciali. Disponibile in pressoché tutti i colori e le superfici del campionario dei colori Zehnder e in numerosi altri colori.

    Show more

    Vantaggi

    • Design chiuso grazie alla struttura compatta

    • Il tempo di reazione breve consente di riscaldare rapidamente gli ambienti

    • La resa termica elevata consente di riscaldare grandi ambienti

    • Svariate possibilità di impiego grazie a esecuzioni speciali, ad esempio ad angolo

    • Altezze ridotte ideali per l'impiego davanti a facciate di vetro

    • Su richiesta zoccolo per attacco invisibile dal basso

    Show more

    Colour System

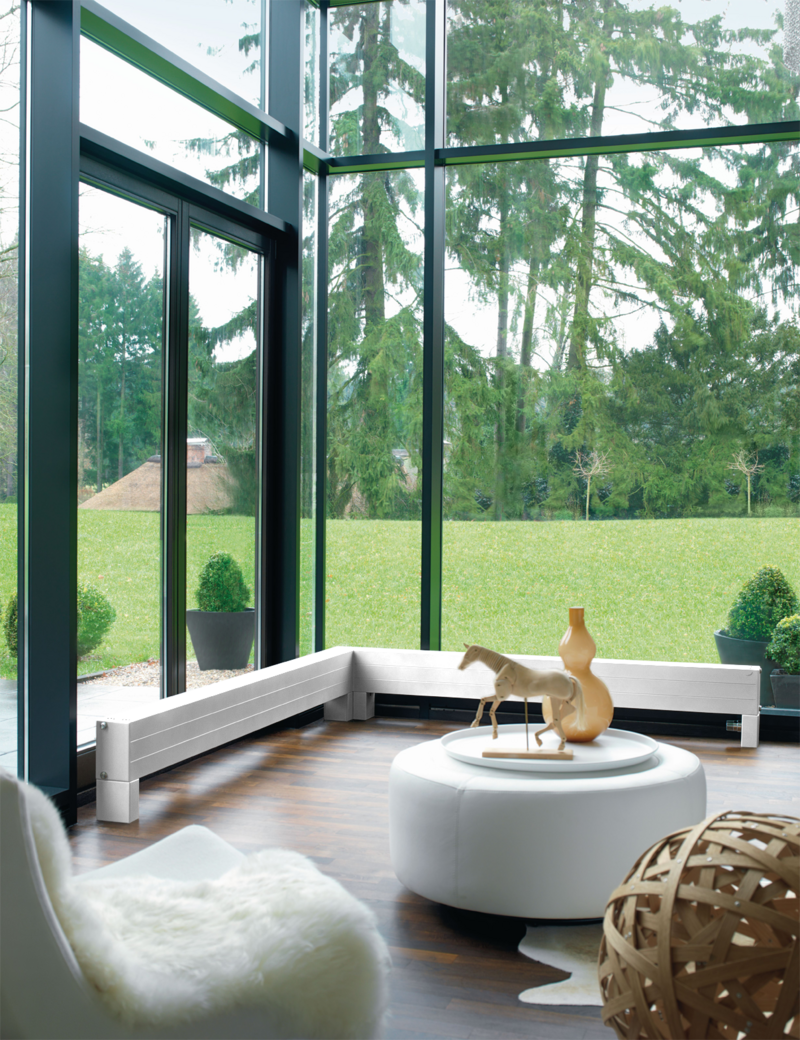

    Zehnder Radiavector - Funzionamento ad acqua calda
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    Warm Colors Core
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Warm Colors Trends
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    Cool Colors Core
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Cool Colors Trends
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Questi colori / superfici sono brillanti, gli altri hanno finitura opaca.
    Nonostante la massima attenzione riposta nella verniciatura dei nostri radiatori, sono possibili lievi divergenze cromatiche a seconda della serie di produzione e rispetto ad altri elementi colorati (ceramica, carta, metallo ecc.) e alla visualizzazione a schermo.
    I singoli accessori come spine, bocchette, connettori, ecc. non sono verniciati.

    Su richiesta, Zehnder può produrre radiatori in base alle esigenze cromatiche individuali del cliente (anche secondo le comuni denominazioni RAL o NCS-S).

    Dettagli tecnici

    Allacciamento al circuito del riscaldamento centrale

    Modelli 2-file
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV211 70 73 336 – –
    ZRV212 140 73 524 224 191
    ZRV213 210 73 683 292 249
    ZRV214 280 73 826 353 301
    ZRV221 70 104 435 185 158
    ZRV222 140 104 693 296 253
    ZRV223 210 104 900 386 330
    ZRV224 280 104 1077 464 396
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 3-file
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV321 70 134 578 248 212
    ZRV322 140 134 903 387 330
    ZRV323 210 134 1176 503 429
    ZRV324 280 134 1422 – –
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 4-file
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV431 70 195 809 – –
    ZRV432 140 195 1263 – –
    ZRV433 210 195 1645 – –
    ZRV434 280 195 1990 – –
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 5-file
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV541 70 256 1028 – –
    ZRV542 140 256 1606 – –
    ZRV543 210 256 2092 – –
    ZRV544 280 256 2530 – –
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 2-file, con schermatura
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV211/1 70 134 435 185 158
    ZRV212/1 140 134 693 296 253
    ZRV213/1 210 134 900 386 330
    ZRV214/1 280 134 1077 464 396
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 3-file, con schermatura
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV321/1 70 195 666 284 242
    ZRV322/1 140 195 1060 453 387
    ZRV323/1 210 195 1378 592 505
    ZRV324/1 280 195 1648 710 606
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 4-file, con schermatura
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV431/1 70 256 891 380 323
    ZRV432/1 140 256 1417 606 517
    ZRV433/1 210 256 1841 790 674
    ZRV434/1 280 256 2202 949 810
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442
    Modelli 5-file, con schermatura
    Modello H T Potenza termica
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV541/1 70 317 1110 473 403
    ZRV542/1 140 317 1766 755 644
    ZRV543/1 210 317 2295 985 841
    ZRV544/1 280 317 2745 1183 1010
    H = altezza, T = profondità
    75/65/20 = Resa termica nominale secondo EN 442

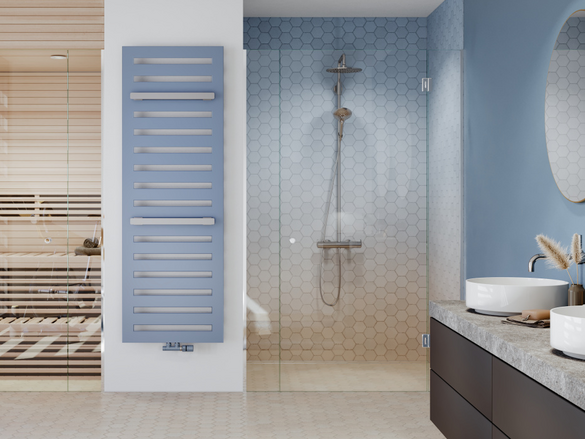

    Corpo riscaldante blu in bagno
