Radiavektor 014
model 322, S076, RAL 9016
model 432-1200, S076, RAL 9016
RV, thermostat LH 2, WOF, welded-on feet, 4-pipe version with WVO thermal radiation shield, finished floor mounting, living room, window front, winter garden, angled, angled, angled
Corps de chauffe pour habitation

Zehnder
Radiavector

Fonctionnement eau chaude
    Nous contacter

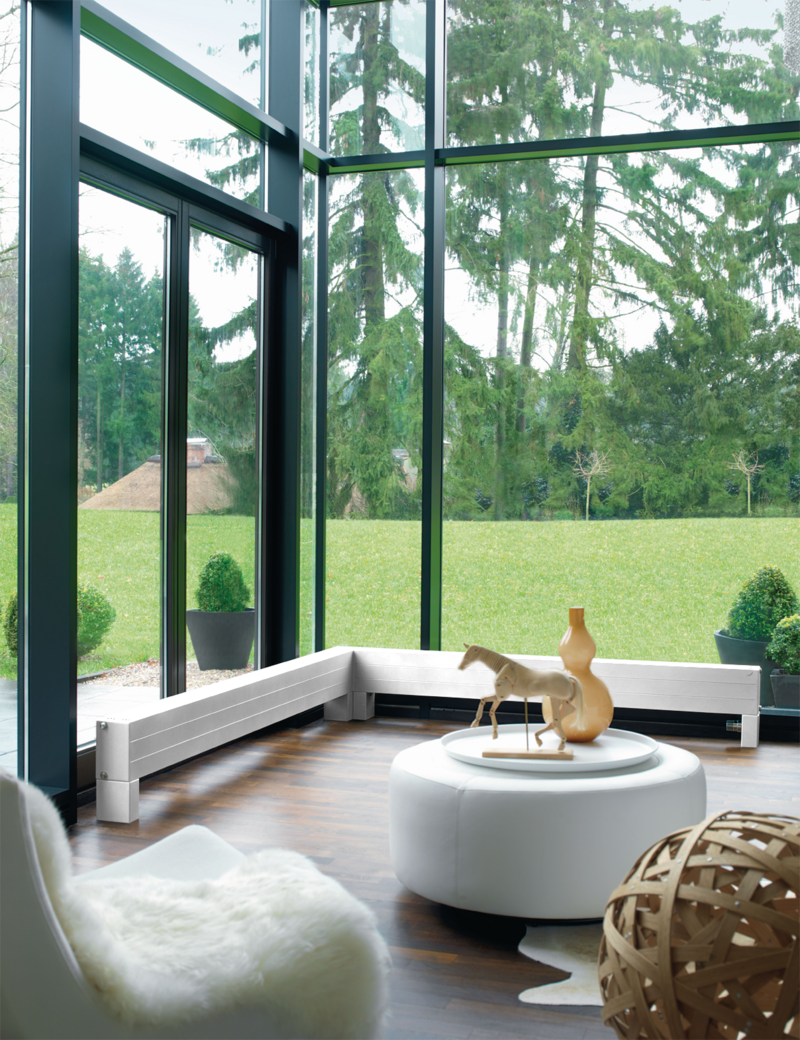

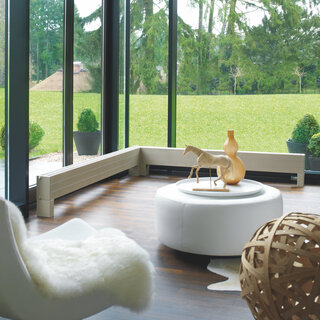

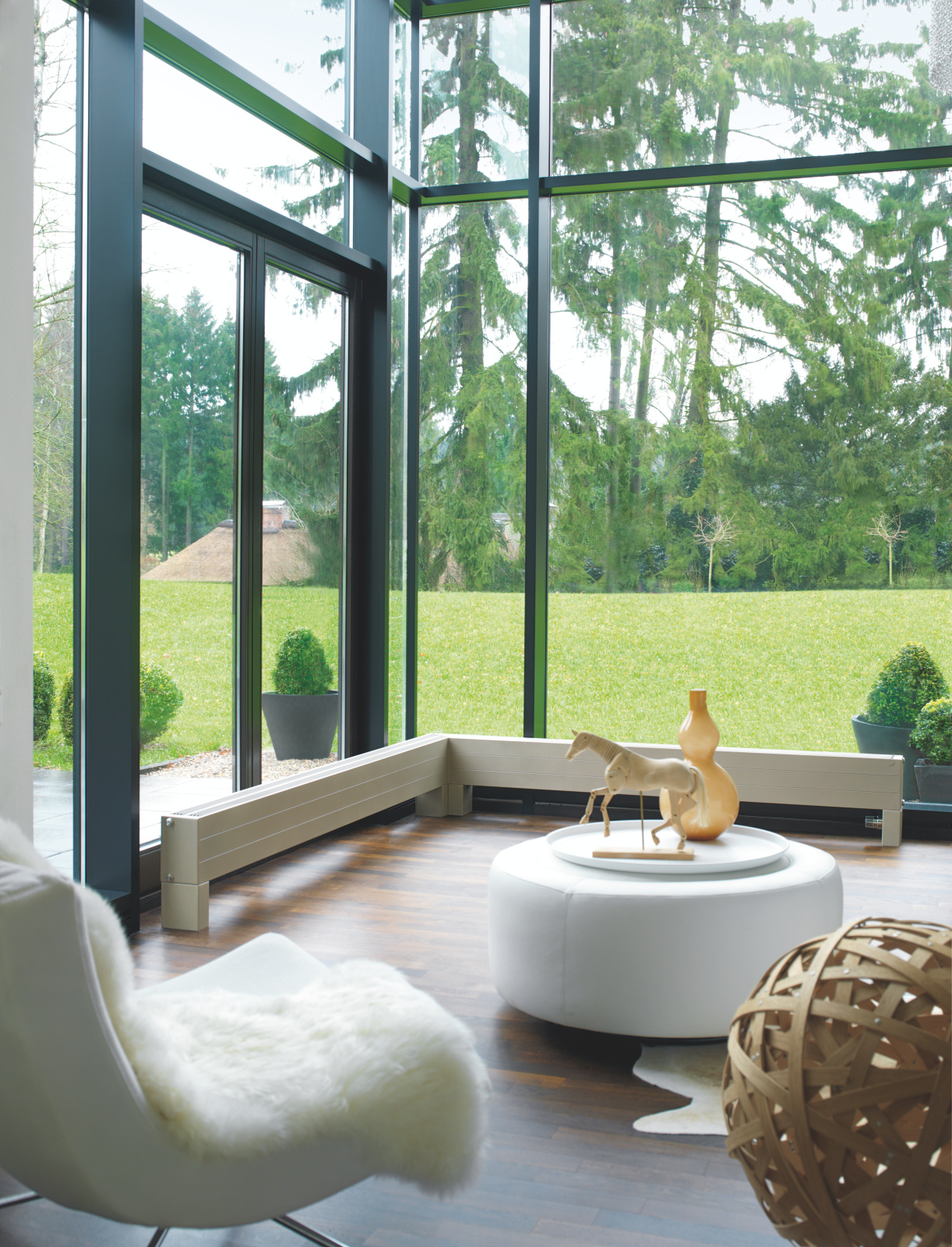

    Compact, performant, simple. Grâce à sa puissance thermique élevée, le convecteur Zehnder Radiavector est idéal pour une utilisation devant les baies vitrées ou dans une véranda. Il offre également une esthétique optimale, grâce à sa faible hauteur. Des solutions en angle ou des versions spéciales sont facilement réalisables. Disponible dans presque toutes les teintes et finitions du nuancier Zehnder et bien d’autres couleurs.

    Afficher plus

    Avantages

    • Construction compacte pour une conception fermée

    • Excellente réactivité permettant de chauffer rapidement les pièces

    • Puissance thermique élevée pour chauffer les grands volumes

    • Applications diversifiées grâce aux versions spéciales telles que les solutions en angle

    • Faibles hauteurs, idéales pour une utilisation devant les façades en verre

    • Pied bloc sur demande pour un raccordement depuis le bas parfaitement invisible

    Afficher plus

    Colour System

    Zehnder Radiavector - Fonctionnement eau chaude
    Traffic White (9016* / RAL 9016)
    Standard
    Traffic White (9016* / RAL 9016)
    Couleurs chaudes Cœur
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Couleurs chaudes Tendances
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    Couleurs froides Cœur
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Couleurs froides Tendances
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    Traffic White (9016* / RAL 9016)
    White Quartz (0521*)
    Pure White (9010* / RAL 9010)
    Cement Grey (7233 / RAL 7033)
    Edelweiss (0067)
    Cream (9001* / RAL 9001)
    Telegrey 4 (7247 / RAL 7047)
    Beige Quartz (0523*)
    Golden Sand (0258)
    Yellow Grey (7234 / RAL 7034)
    Pearl Beige (1235 / RAL 1035)
    Beach Gold (0272)
    Concrete Grey (0265)
    Beige Grey (0267)
    Bronze (0276)
    Brown Quartz (0529*)
    Dark Brown (0270)
    Grey Aluminium (9007*)
    Anthracite (0346*)
    Umbra Grey (7222 / RAL 7022)
    Volcanic (0336*)
    Pastel Green (6219 / RAL 6019)
    Reseda Green (6211 / RAL 6011)
    Olive Green (6203 / RAL 6003)
    Terracotta Faded (0299)
    Terracotta (0292)
    Ruby Red (3003* / RAL 3003)
    White Matt (0556)
    Light Beige (0253)
    Light Grey (0262)
    White Aluminium (9006*)
    Light Jeans (0264)
    Titane (0335*)
    Inox Look (0332*)
    Telegrey 2 (7246 / RAL 7046)
    Blue Grey (7231 / RAL 7031)
    Anthracite Grey (7016* / RAL 7016)
    Black Quartz (0550*)
    Black Matt (0557)
    Traffic Black (9217 / RAL 9017)
    Jet Black (9005* / RAL 9005)
    Pastel Blue (5224 / RAL 5024)
    Pigeon Blue (5214 / RAL 5014)
    Gentian Blue (5210 / RAL 5010)
    Sapphire Blue (5203 / RAL 5003)
    Blue Night (0289)
    * Ces teintes/surfaces sont dotées d’une finition brillante, toutes les autres présentent un fini mat.
    Malgré le plus grand soin apporté à la mise en peinture de nos radiateurs, ils peuvent présenter de légères différences de teinte selon la série de fabrication et par rapport à d’autres supports (céramique, papier, métal, etc.) et à la représentation sur écran
    Les accessoires individuels tels que les bouchons, les évents, les raccords, etc. ne sont pas peints.

    Sur demande, Zehnder peut fabriquer des radiateurs selon les souhaits individuels de couleur du client (y compris selon les désignations RAL ou NCS-S courantes).

    Détails techniques

    Raccordement au chauffage central à eau chaude

    Modèles 2-rangées
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV211 70 73 336 – –
    ZRV212 140 73 524 224 191
    ZRV213 210 73 683 292 249
    ZRV214 280 73 826 353 301
    ZRV221 70 104 435 185 158
    ZRV222 140 104 693 296 253
    ZRV223 210 104 900 386 330
    ZRV224 280 104 1077 464 396
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 3-rangées
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV321 70 134 578 248 212
    ZRV322 140 134 903 387 330
    ZRV323 210 134 1176 503 429
    ZRV324 280 134 1422 – –
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 4-rangées
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV431 70 195 809 – –
    ZRV432 140 195 1263 – –
    ZRV433 210 195 1645 – –
    ZRV434 280 195 1990 – –
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 5-rangées
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV541 70 256 1028 – –
    ZRV542 140 256 1606 – –
    ZRV543 210 256 2092 – –
    ZRV544 280 256 2530 – –
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 2-rangées, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV211/1 70 134 435 185 158
    ZRV212/1 140 134 693 296 253
    ZRV213/1 210 134 900 386 330
    ZRV214/1 280 134 1077 464 396
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 3-rangées, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV321/1 70 195 666 284 242
    ZRV322/1 140 195 1060 453 387
    ZRV323/1 210 195 1378 592 505
    ZRV324/1 280 195 1648 710 606
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 4-rangées, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV431/1 70 256 891 380 323
    ZRV432/1 140 256 1417 606 517
    ZRV433/1 210 256 1841 790 674
    ZRV434/1 280 256 2202 949 810
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles 5-rangées, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    ZRV541/1 70 317 1110 473 403
    ZRV542/1 140 317 1766 755 644
    ZRV543/1 210 317 2295 985 841
    ZRV544/1 280 317 2745 1183 1010
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
