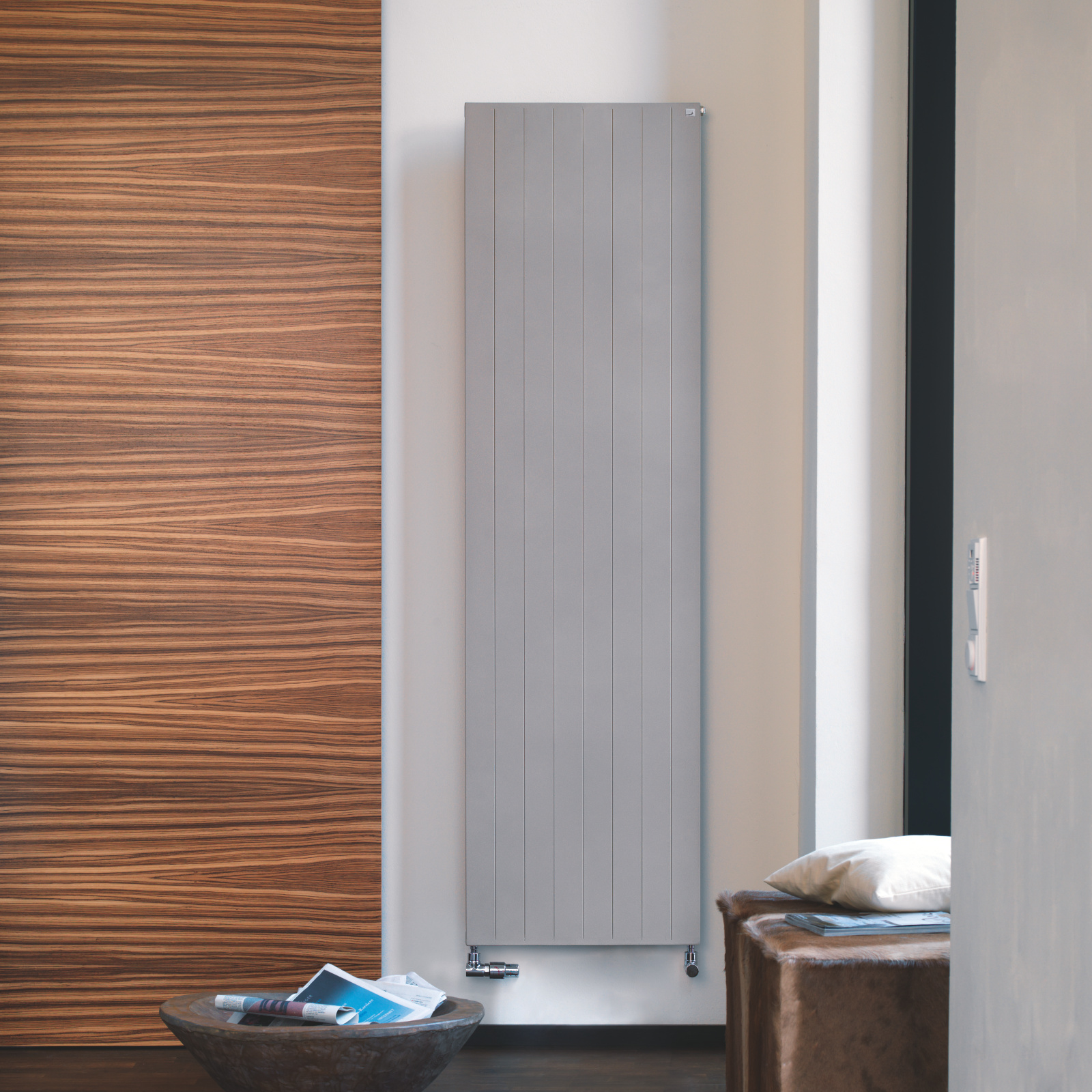

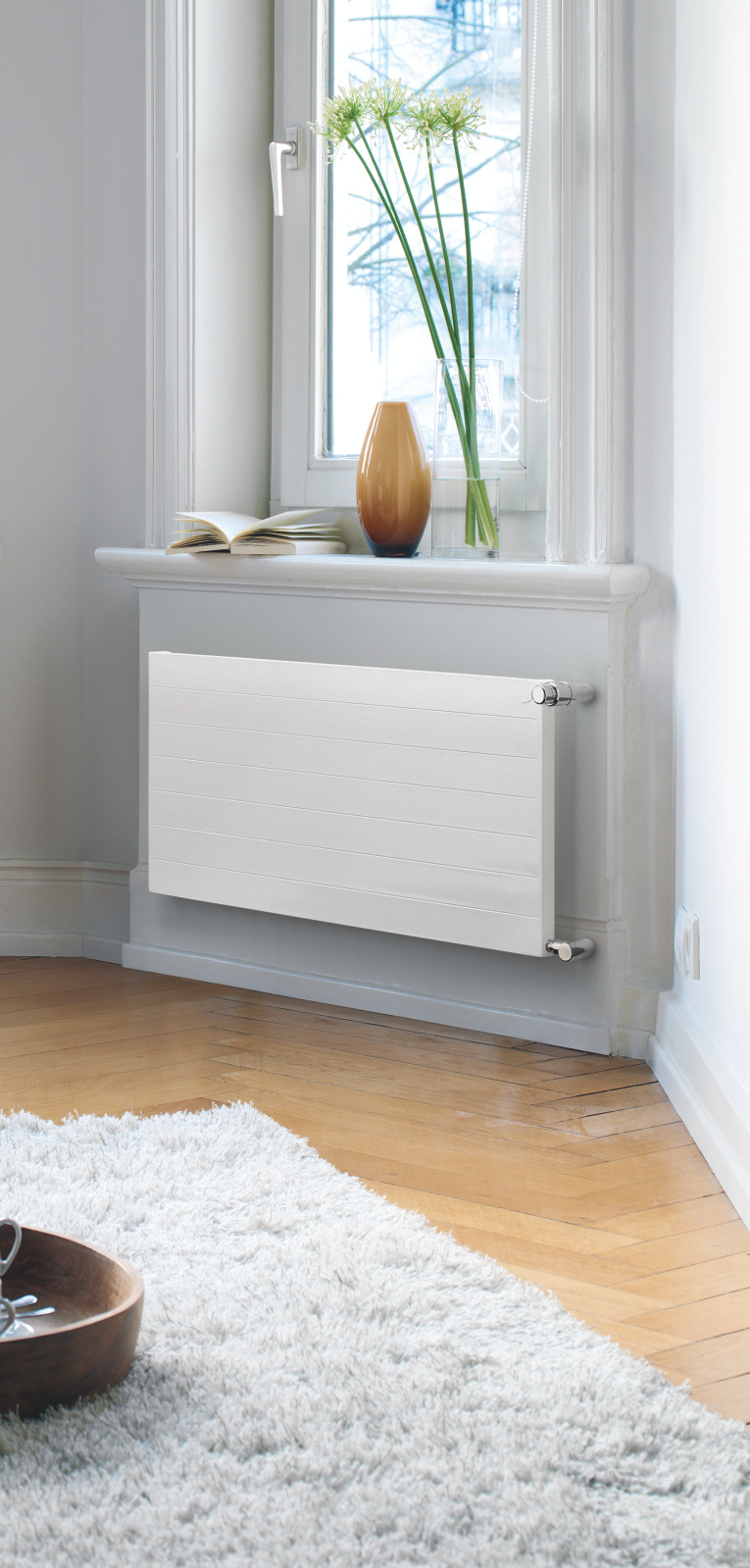

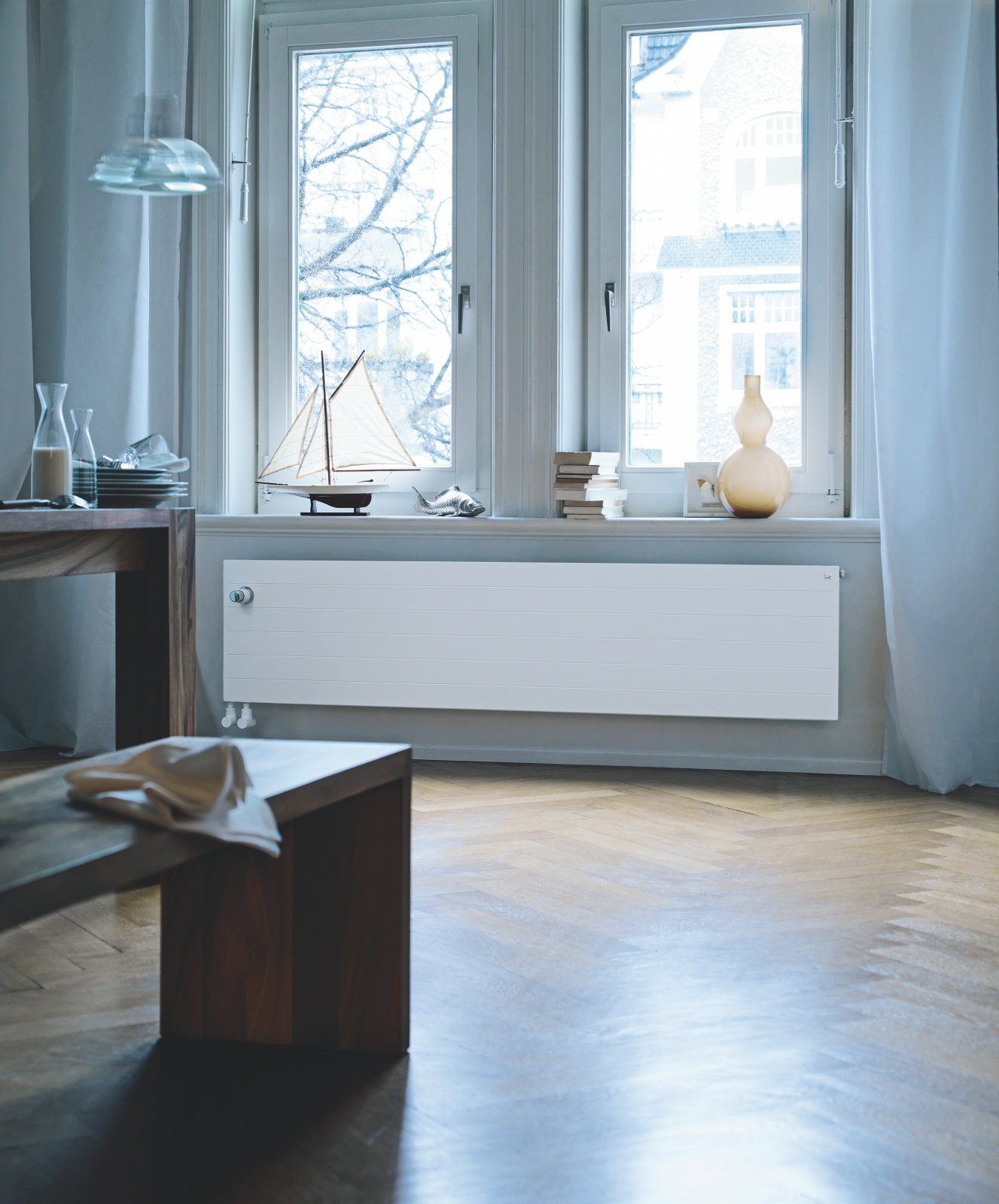

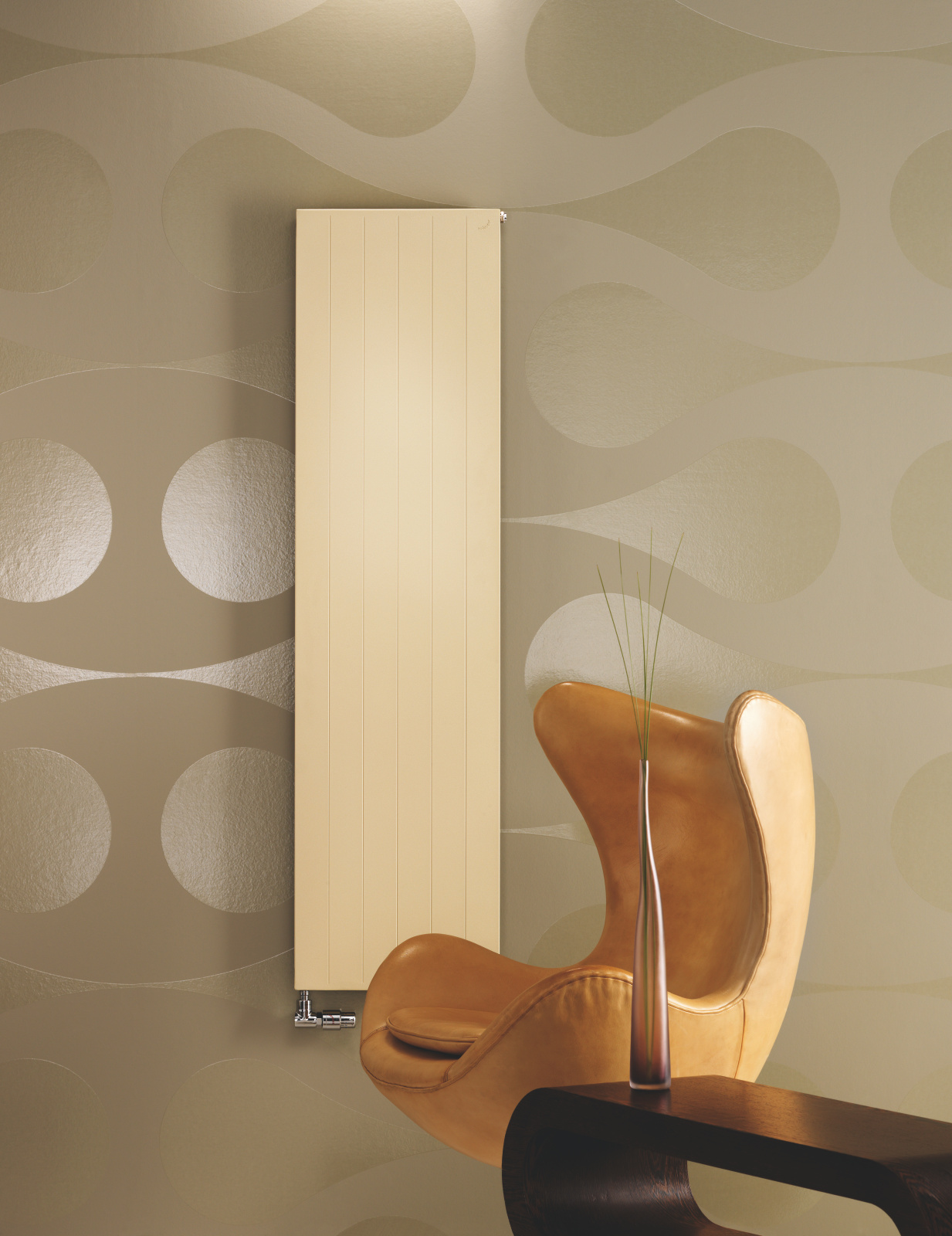

Name: Zehnder Radiapanel - Funzionamento ad acqua calda
Brand: Zehnder
Rating: 5 (1 reviews)

La piastra Zehnder Radiapanel con corpo chiuso offre una grande varietà di modelli. Sono possibili svariate forme e dimensioni che consentono di realizzare soluzioni sempre personalizzate. Disponibile in pressoché tutti i colori e le superfici del campionario dei colori Zehnder. La resa termica può essere ulteriormente incrementata con i modelli a lamelle di convezione. Sono possibili anche esecuzioni speciali.

Vantaggi

Impiego versatile grazie a grande varietà di attacchi, fissaggio e modelli
Design chiuso grazie alla struttura compatta
Svariate possibilità di impiego grazie a esecuzioni speciali, ad esempio ad angolo
Integrazione valvola con soluzione elegante per tecnica di collegamento invisibile su richiesta
L'innovativo metodo di saldatura a basse temperature garantisce massima qualità e design di pregio

Colour System

Zehnder Radiapanel - Funzionamento ad acqua calda

Traffic White (9016* / RAL 9016)

Standard

Traffic White (9016* / RAL 9016)

Warm Colors Trends

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Cool Colors Core

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Cool Colors Trends

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Questi colori / superfici sono brillanti, gli altri hanno finitura opaca.

Nonostante la massima attenzione riposta nella verniciatura dei nostri radiatori, sono possibili lievi divergenze cromatiche a seconda della serie di produzione e rispetto ad altri elementi colorati (ceramica, carta, metallo ecc.) e alla visualizzazione a schermo.

I singoli accessori come spine, bocchette, connettori, ecc. non sono verniciati.

Su richiesta, Zehnder può produrre radiatori in base alle esigenze cromatiche individuali del cliente (anche secondo le comuni denominazioni RAL o NCS-S).

Dettagli tecnici

Allacciamento al circuito del riscaldamento centrale

Modelli H orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
H07	70	38	99	44	38
H14	140	38	177	79	68
H21	210	38	249	111	96
H28	280	38	318	142	122
H35	350	38	383	171	147
H42	420	38	453	200	172
H49	490	38	519	229	197
H56	560	38	585	258	222
H63	630	38	650	287	246
H70	700	38	714	315	271
H77	770	38	778	344	295
H84	840	38	841	371	319
H91	910	38	904	399	343
H98	980	38	967	427	366
H105	1050	38	1030	455	390
H112	1120	38	1092	479	411
H119	1190	38	1154	506	434
H126	1260	38	1216	534	457
H133	1330	38	1278	561	480
H140	1400	38	1340	588	504
H147	1470	38	1390	590	503
H154	1540	38	1456	618	527
H161	1610	38	1523	647	551
H168	1680	38	1589	675	575
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HH orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HH07	70	100	159	67	57
HH14	140	100	293	126	108
HH21	210	100	390	171	147
HH28	280	100	495	220	189
HH35	350	100	679	294	251
HH42	420	100	788	341	292
HH49	490	100	894	387	331
HH56	560	100	998	432	369
HH63	630	100	1101	474	404
HH70	700	100	1203	518	442
HH77	770	100	1304	561	479
HH84	840	100	1404	604	516
HH91	910	100	1504	647	552
HH98	980	100	1603	690	589
HH105	1050	100	1702	727	620
HH112	1120	100	1801	770	656
HH119	1190	100	1900	812	692
HH126	1260	100	1999	854	728
HH133	1330	100	2098	897	765
HH140	1400	100	2198	939	801
HH147	1470	100	2297	982	837
HH154	1540	100	2397	1024	874
HH161	1610	100	2497	1067	910
HH168	1680	100	2597	1110	946
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HL orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HL07/07	70	63	235	108	93
HL14/07	140	63	326	149	128
HL14/14	140	63	359	161	138
HL21/07	210	63	400	181	156
HL21/14	210	63	440	196	168
HL21/21	210	63	509	226	194
HL28/07	280	63	467	210	181
HL28/14	280	63	512	228	196
HL28/21	280	63	575	254	218
HL28/28	280	63	610	269	231
HL35/07	350	63	530	239	206
HL35/14	350	63	578	255	219
HL35/21	350	63	637	279	239
HL35/28	350	63	678	297	255
HL35/35	350	63	726	319	273
HL42/07	420	63	592	265	228
HL42/14	420	63	642	284	243
HL42/21	420	63	696	303	260
HL42/28	420	63	741	325	279
HL42/35	420	63	787	345	296
HL49/07	490	63	653	290	249
HL49/14	490	63	703	308	264
HL49/21	490	63	754	329	281
HL49/28	490	63	802	350	299
HL49/35	490	63	845	368	315
HL49/49	490	63	896	404	347
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HL orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HL56/07	560	63	714	315	271
HL56/14	560	63	763	333	285
HL56/21	560	63	811	351	300
HL56/28	560	63	861	375	321
HL56/35	560	63	903	391	334
HL56/49	560	63	950	428	368
HL63/07	630	63	776	340	292
HL63/14	630	63	823	359	307
HL63/21	630	63	869	374	319
HL63/28	630	63	919	398	340
HL63/35	630	63	960	416	355
HL63/49	630	63	1005	450	387
HL63/63	630	63	1094	483	414
HL70/07	700	63	838	365	313
HL70/14	700	63	882	382	326
HL70/21	700	63	927	396	338
HL70/28	700	63	976	423	361
HL70/35	700	63	1018	438	374
HL70/49	700	63	1060	471	405
HL70/63	700	63	1154	510	437
HL77/28	770	63	1033	444	379
HL77/35	770	63	1076	460	392
HL77/49	770	63	1116	493	423
HL77/63	770	63	1213	532	456
HL84/28	840	63	1090	469	400
HL84/35	840	63	1134	482	410
HL84/49	840	63	1174	515	441
HL84/63	840	63	1270	557	477
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HLH orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HLH35/07	350	100	798	346	295
HLH35/14	350	100	838	358	305
HLH35/21	350	100	877	368	312
HLH35/28	350	100	917	379	321
HLH42/07	420	100	894	385	328
HLH42/14	420	100	934	397	338
HLH42/21	420	100	975	409	347
HLH42/28	420	100	1014	419	355
HLH49/07	490	100	990	423	361
HLH49/14	490	100	1030	435	370
HLH49/21	490	100	1069	445	378
HLH49/28	490	100	1109	456	386
HLH49/49	490	100	1186	491	416
HLH56/07	560	100	1087	462	393
HLH56/14	560	100	1125	472	401
HLH56/21	560	100	1163	481	408
HLH56/28	560	100	1201	490	415
HLH56/49	560	100	1246	509	430
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HLH orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HLH63/07	630	100	1186	494	419
HLH63/14	630	100	1221	508	431
HLH63/21	630	100	1256	520	440
HLH63/28	630	100	1291	527	446
HLH63/49	630	100	1357	565	479
HLH63/63	630	100	1428	583	493
HLH70/07	700	100	1288	540	459
HLH70/14	700	100	1319	549	466
HLH70/21	700	100	1350	555	470
HLH70/28	700	100	1381	560	473
HLH70/49	700	100	1465	610	518
HLH70/63	700	100	1497	619	525
HLH77/14	770	100	1438	611	520
HLH77/28	770	100	1471	597	504
HLH77/49	770	100	1576	661	561
HLH77/63	770	100	1612	671	570
HLH84/14	840	100	1539	649	552
HLH84/28	840	100	1561	629	530
HLH84/49	840	100	1679	704	598
HLH84/63	840	100	1722	726	618
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli HLHL orizzontale
Specifiche tecniche per 1000 mm di lunghezza
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
HLHL35/14	350	126	1063	443	376
HLHL35/28	350	126	1205	502	426
HLHL42/14	420	126	1164	485	411
HLHL42/28	420	126	1298	537	455
HLHL49/14	490	126	1260	525	445
HLHL49/28	490	126	1388	574	487
HLHL49/49	490	126	1593	681	581
HLHL56/14	560	126	1352	559	474
HLHL56/28	560	126	1474	606	513
HLHL56/49	560	126	1672	715	609
HLHL63/14	630	126	1441	596	505
HLHL63/28	630	126	1559	641	542
HLHL63/49	630	126	1772	752	641
HLHL63/63	630	126	1909	805	685
HLHL70/14	700	126	1527	632	535
HLHL70/28	700	126	1643	671	567
HLHL70/49	700	126	1875	796	678
HLHL70/63	700	126	1999	843	717
HLHL77/14	770	126	1709	726	618
HLHL77/28	770	126	1726	705	596
HLHL77/49	770	126	1975	833	709
HLHL77/63	770	126	2103	881	749
HLHL84/14	840	126	1694	719	613
HLHL84/28	840	126	1809	734	620
HLHL84/49	840	126	2052	866	736
HLHL84/63	840	126	2202	923	784
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli V verticale
Specifiche tecniche per elemento
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
V060	600	38	45.6	20	17
V080	800	38	58.3	25	22
V100	1000	38	70.9	31	26
V120	1200	38	83.5	36	31
V140	1400	38	96.3	41	35
V160	1600	38	109	47	40
V180	1800	38	122	52	44
V200	2000	38	136	58	50
V220	2200	38	149	63	54
V240	2400	38	163	69	58
V260	2600	38	178	75	64
V280	2800	38	193	81	69
V300	3000	38	208	87	74
V320	3200	38	223	93	79
V340	3400	38	239	100	84
V360	3600	38	256	106	90
V380	3800	38	272	119	102
V400	4000	38	290	119	101
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli VL verticale
Specifiche tecniche per elemento
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
VL080	800	61	81.9	34	29
VL100	1000	61	99.9	42	35
VL120	1200	61	117	49	41
VL140	1400	61	134	56	48
VL160	1600	61	150	63	53
VL180	1800	61	166	70	59
VL200	2000	61	182	76	65
VL220	2200	61	197	83	70
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli VLV verticale
Specifiche tecniche per elemento
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
VLV080	800	100	114	47	40
VLV100	1000	100	135	56	47
VLV120	1200	100	155	64	54
VLV140	1400	100	174	72	61
VLV160	1600	100	193	80	68
VLV180	1800	100	212	88	74
VLV200	2000	100	230	95	81
VLV220	2200	100	248	103	87
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli VLVL verticale
Specifiche tecniche per elemento
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
VLVL080	800	126	139	58	50
VLVL100	1000	126	166	70	59
VLVL120	1200	126	191	80	68
VLVL140	1400	126	215	90	77
VLVL160	1600	126	239	100	85
VLVL180	1800	126	260	109	93
VLVL200	2000	126	280	118	100
VLVL220	2200	126	300	126	107
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Modelli VV verticale
Specifiche tecniche per elemento
Modello	H	T	Potenza termica
	H	T	75/65/20 °C	55/45/24 °C	50/40/22 °C
	mm	mm	Watt	Watt	Watt
VV060	600	100	74.7	32	27
VV080	800	100	94.6	40	34
VV100	1000	100	114	48	41
VV120	1200	100	133	56	47
VV140	1400	100	152	64	54
VV160	1600	100	171	71	60
VV180	1800	100	189	79	67
VV200	2000	100	208	87	73
VV220	2200	100	227	94	80
VV240	2400	100	245	101	86
VV260	2600	100	264	109	93
VV280	2800	100	284	117	99
VV300	3000	100	303	125	105
VV320	3200	100	322	132	112
VV340	3400	100	342	141	119
VV360	3600	100	362	148	125
VV380	3800	100	382	156	132
VV400	4000	100	402	164	139
H = altezza, T = profondità 75/65/20 = Resa termica nominale secondo EN 442

Accessori

Effetto complessivo armonioso

Gli accessori coordinati e l'interessante gamma di valvole Zehnder in cromo, acciaio inossidabile o colorate, assicurano un design armonioso in bagno e nel resto dell'abitazione.

Scopri di più

Download

loading...

Aria più pulita per la tua azienda

Aria più pulita per la tua azienda

Zehnder
Radiapanel

Vantaggi

Colour System

Dettagli tecnici

Allacciamento al circuito del riscaldamento centrale

Download

Zehnder Service & Support

Contatti

Azienda

Prodotti

Newsletter
