Chaleur efficace sur le plan énergétique et financier

À l’intérieur, la salle est étonnamment lumineuse : à l’exception des bandes de siège de couleur anthracite sur la tribune des spectateurs, le sol et les murs sont blancs et gris clair. Une bande de fenêtre au niveau du sol permet à la lumière du jour de pénétrer dans la salle de sport côté nord, sans éblouir les sportifs. Une deuxième bande de fenêtres est installée à l’étage supérieur, côté sud.

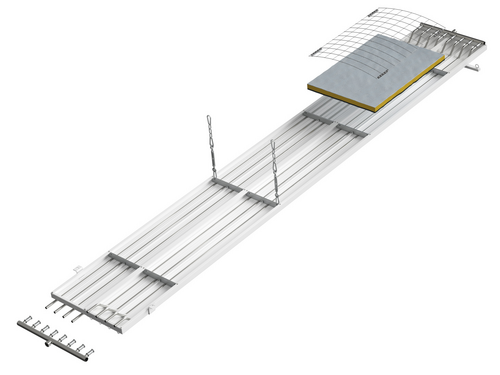

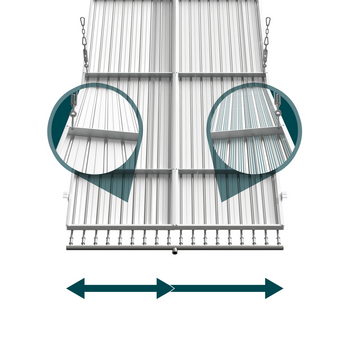

Pour la production de chaleur, la salle de sport triple mise sur une technologie durable : la salle a été raccordée à la chaudière à copeaux de bois de l’école secondaire au moyen d’une conduite de chauffage à distance. En ce qui concerne la répartition de la chaleur, l’on recherchait également un chauffage de la salle économique et efficace sur le plan énergétique. « L’utilisation devait par ailleurs être simple et conviviale », ajoute le planificateur spécialisé Manuel Studer de Solothurn Gebäudetechnik AG. Au vu des bonnes expériences dans les salles de sport existantes, notamment dans la salle de volley-ball de Schönenwerd, le planificateur spécialisé a opté dès le départ pour des panneaux rayonnants de plafond. Ceux-ci fonctionnent selon le principe du rayonnement, ce qui leur confère d'excellentes propriétés en matière d’efficacité énergétique et de confort. « Zehnder étant l’un des leaders dans le domaine des panneaux rayonnants de plafond, la collaboration avec Zehnder était recherchée », explique Manuel Studer pour justifier son choix de système. Le planificateur spécialisé a misé sur la dernière génération de Zehnder ZFP avec une construction modulaire, développée pour une planification et une installation particulièrement efficaces.

Au total, 30 panneaux rayonnants de plafond ont été installés dans la salle de sport triple de Subingen. Ceux-ci ont été réunis en 5 bandes de 6 modules d’une longueur totale de 31 m chacune. Les exigences portaient en particulier sur la disposition des différents composants, de manière à obtenir un plafond aussi harmonieux que possible. « Grâce à l’utilisation de deux plateformes élévatrices, l’installation à 8 m s’est déroulée sans effort. Le montage était entièrement terminé au bout de 10 jours et les panneaux rayonnants de plafond étaient remplis et raccordés, prêts à fonctionner », indique Michel Schwaller de Wirz GmbH, du service Enveloppe de bâtiment et techniques des bâtiments. Le poids léger de nouveau système de panneaux rayonnants de plafond de Zehnder de 14 kg/m2 réduit non seulement la charge appliquée sur le toit, mais facilite aussi grandement le montage. La grande stabilité des modules permet de limiter le nombre de points de suspension, ce qui permet de gagner beaucoup de temps. « Pour la fixation, nous avons opté pour une variante de câbles métalliques fournis par le client et tendus sur la structure en acier. Ainsi, il n’a pas été nécessaire de percer des supports dans le toit en profilé trapézoïdal », raconte Michel Schwaller. La collaboration avec Zehnder en tant que fabricant s’est également parfaitement bien déroulée, de l’établissement de l’offre à la livraison en passant par les ajustements : « Les interlocuteurs ont toujours été compétents, rapides et simples », résume Michel Schwaller.

Les panneaux rayonnants de plafond ZFP de Zehnder assurent une répartition de la chaleur efficace sur le plan énergétique dans la salle de sport de Subingen. De l’eau chaude circule dans les panneaux, qui transmettent son énergie à l’environnement sous forme de rayonnement infrarouge. Ce n’est toutefois qu’au contact du corps humain ou d’objets dans la pièce que cette énergie est ressentie comme une chaleur agréable. Le Zehnder ZFP peut être exploité à plus de 80 % sans perte du taux de rayonnement élevé à de basses températures de service. Le petit diamètre et le faible espacement des tubes améliorent de surcroît la puissance dans les systèmes basse température. Dans la salle de sport triple, les panneaux rayonnants de plafond fonctionnent à une température choisie de 50 °C (aller) et 40 °C (retour). Grâce à une technique efficace, la température ambiante peut être maintenue à 18 °C seulement, mais la chaleur rayonnante ressentie dans la salle est de 21 °C environ. La chaleur est répartie uniformément et sans courants d’air. La régulation de la température est assurée par des capteurs de rayonnement qui commandent les panneaux rayonnants de plafond de la salle. Les trois sections de la salle peuvent être régulées séparément et adaptées aux exigences individuelles.

Grâce à une construction à la fois efficace et économique, combinée à des installations techniques des bâtiments peu gourmandes en énergie, il a été possible de créer à Subingen une salle de sport moderne et attrayante, à un coût étonnamment bas. « J’ai rarement connu une collaboration aussi constructive », déclare l’architecte Daniel John en faisant l’éloge des participants à la construction. La salle de sport triple de Subingen prouve que la nécessité rend souvent inventif et que les obstacles financiers peuvent être surmontés ensemble.
