Passage de cloison

Zehnder
 ComfoDuct Activo S 60

    Passage de cloison insonorisant actif avec boîtier galvanisé, grille en plastique type «Venezia» et intérieur en composants en mousse silencieux amovibles. Inclus ventilateur et commande avec mise en circuit progressive, régulation intégrée et possibilité de raccordement du contact de porte. Adapté pour ventilation pour les pièces ne se trouvant pas dans la zone du flux via un mur de 120 mm d’épaisseur. Options: Pour les murs > de 120 mm à 280 mm, l’élément de prolongation (80 mm) en mousse peut être commandé une ou plusieurs fois par Zehnder ComfoDuct Activo S 60.

    A peine visible

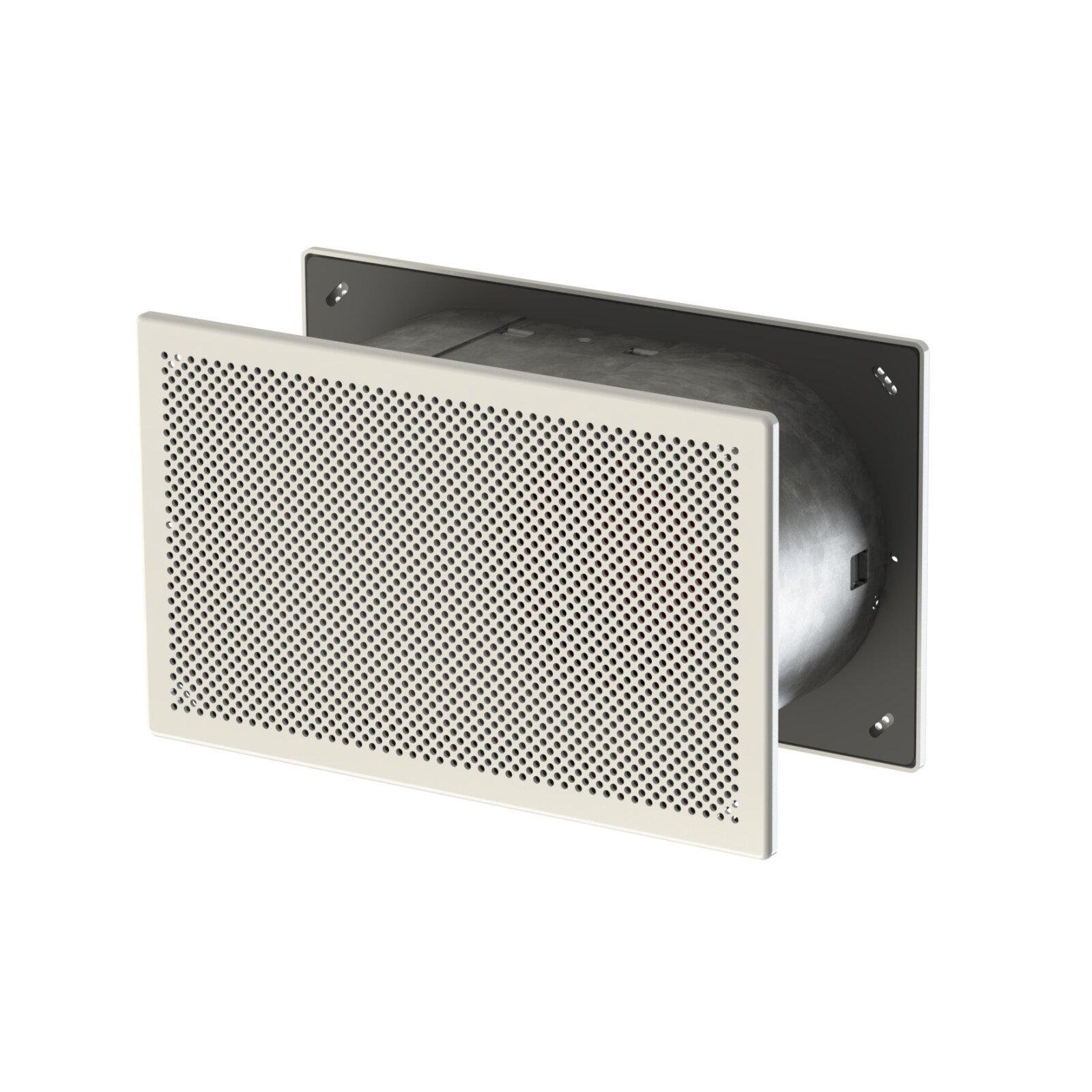

    Une grille design plate de type Venezia (312 mm x 190 x 7 mm) est montée dans le mur au-dessus de la porte et l’unité de régulation déclinée dans le design Feller EDIZIOdue se situe à côté de l’interrupteur d’éclairage, près de la porte.

    Montage Zehnder ComfoDuct Activo S60

    Silencieux et efficace

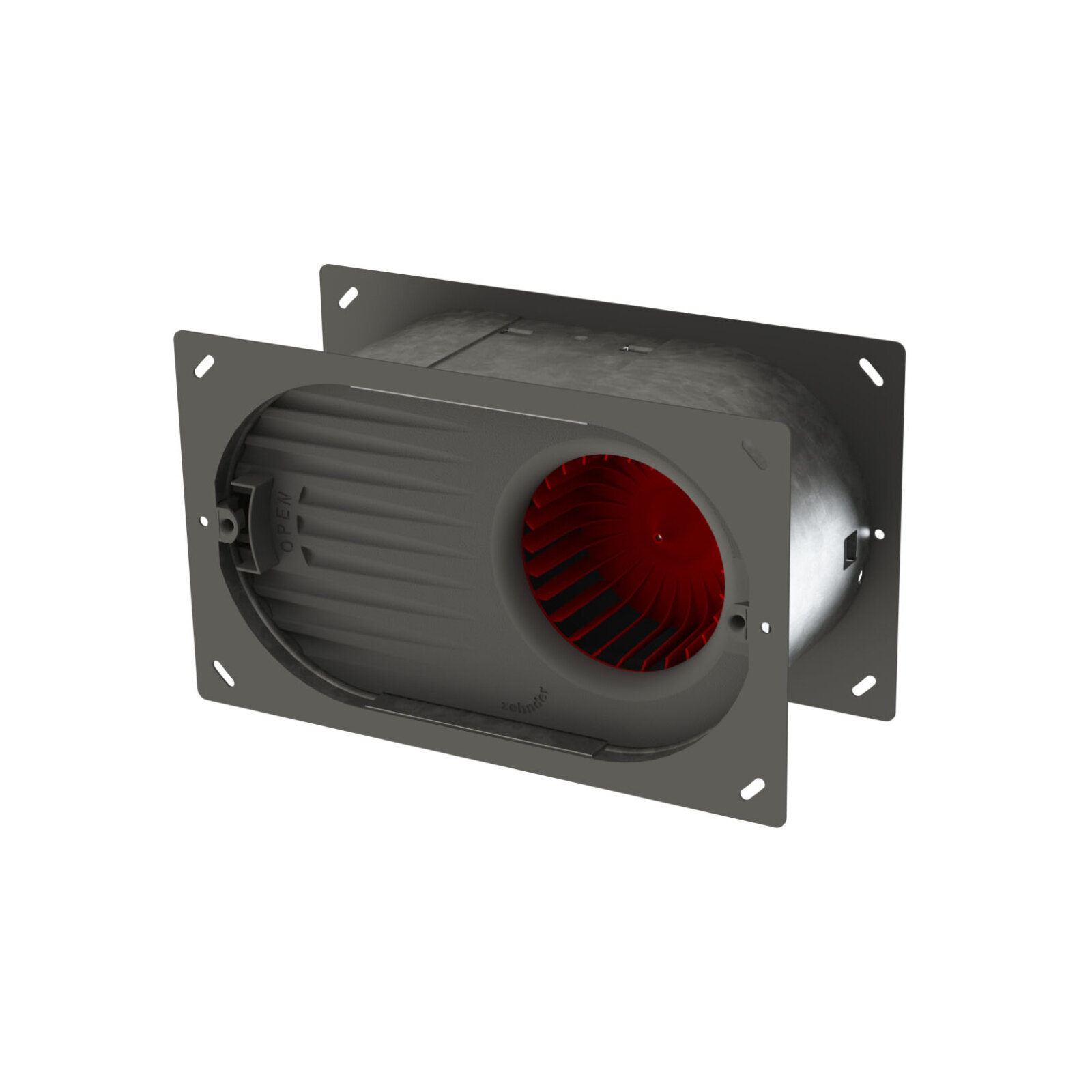

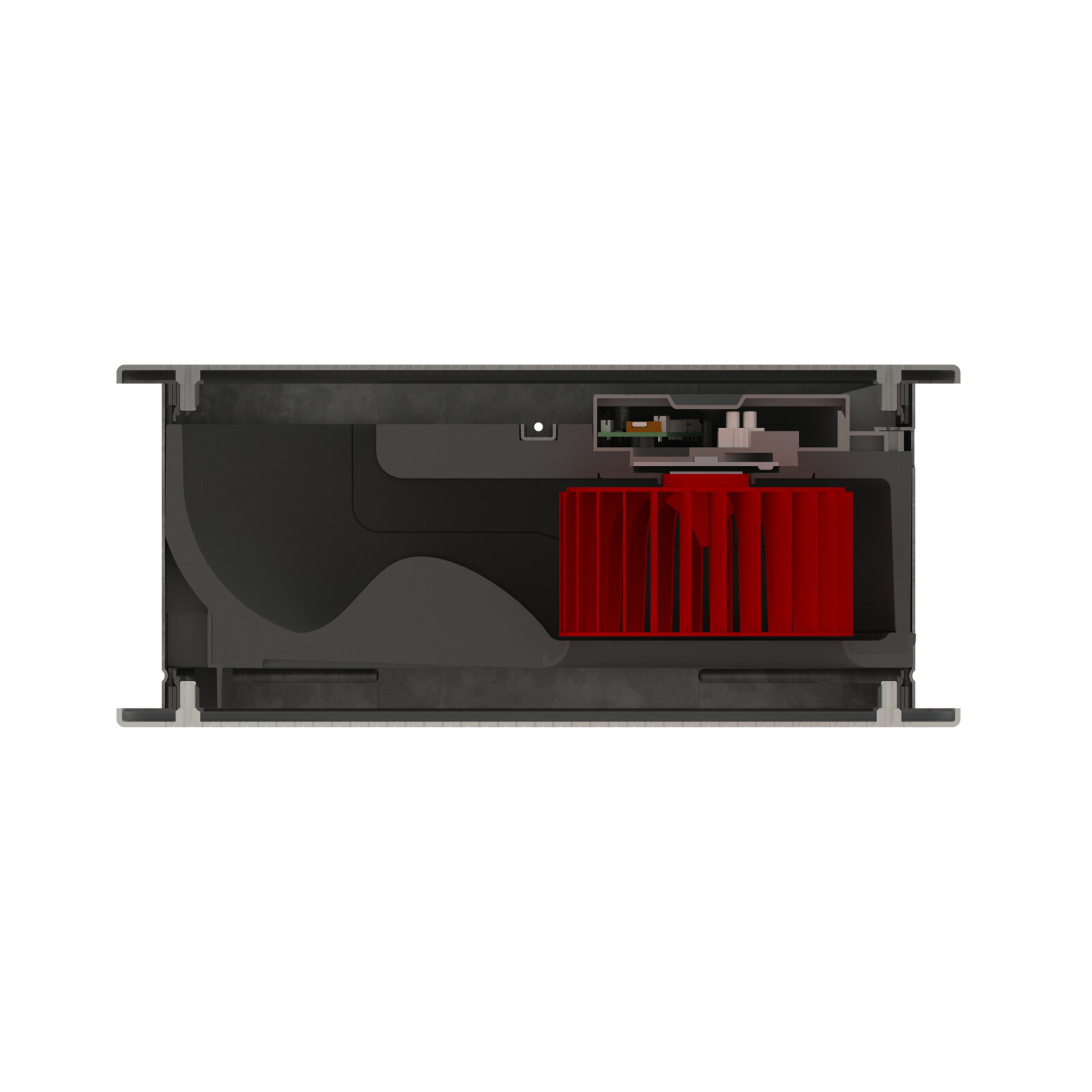

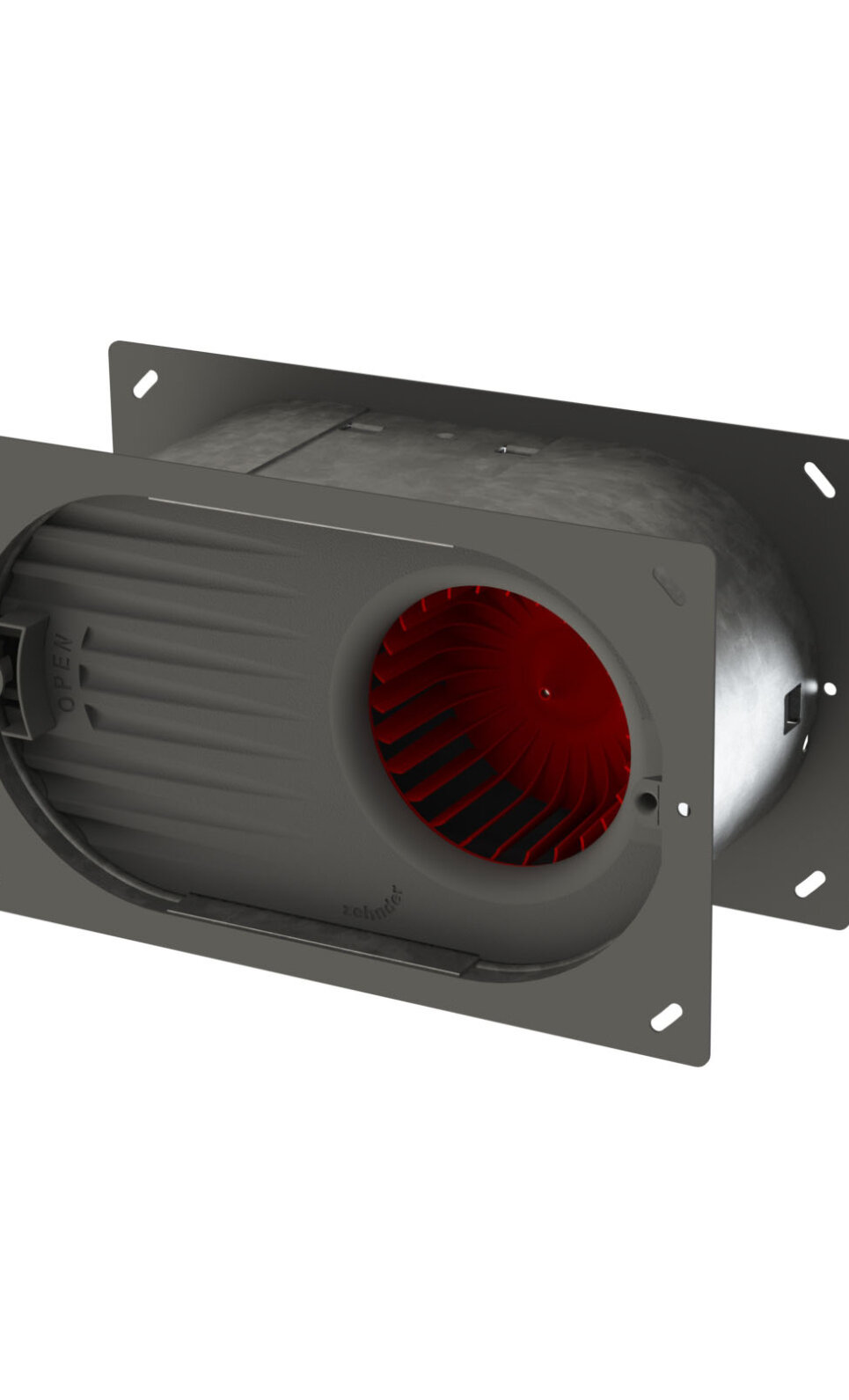

    La grille design du boîtier cache un ventilateur silencieux. Une isolation supplémentaire avec des éléments en mousse souple rendent le passage de cloison actif quasiment inaudible. Suivant l’allure de fonctionnement, la roue du ventilateur achemine de l’air neuf en quantité suffisante et en fonction des besoins dans la pièce annexe. Un brevet a par ailleurs été déposé pour la construction innovante unique de Zehnder ComfoDuct Activo.

    Faible encombrement

    Zehnder ComfoDuct Activo est généralement installé au-dessus de la porte de la pièce. Deux pré-perçages de 160 mm suffisent et, avec ses dimensions de 279 x 159 x 120 mm, le passage de cloison actif n’occupe que peu d’espace sur le mur.

    Der Zehnder ComfoDuct Activo zwei Kernlochbohrungen

    Avantages

    • Installation peu encombrante (2 carottages D = 160 mm), également possible dans les immeubles anciens (p. ex. au-dessus des portes)
    • Bon rapport qualité/prix
    • Bonne isolation téléphonique grâce à la construction spéciale d’éléments en mousse
    • Bonne diffusion d’air ambiant
    • Discret, grilles visibles inspirées des grilles design Zehnder ComfoGrid Venezia
    • Faciles à nettoyer, les éléments en mousse peuvent être démontés sans outils puis nettoyés directement depuis le dégagement
    • Prêt à être raccordé électriquement grâce à la régulation intégrée. Un branchement au secteur de 230 V doit être disponible, ce qui est souvent le cas à proximité des portes dans les immeubles anciens
    • Commande dans Feller Edizio Due Design, montable dans tous les boîtiers encastrés disponibles sur le marché

    Domaines d’application

    GWL système complet avec le passage de cloison actif

    Le passage de cloison Zehnder ComfoDuct Activo est compris dans le système complet (pack) Zehnder ComfoFlow plus. Cette extension de la ventilation de base Zehnder permet qui plus est d’amener l’air neuf dans les pièces isolées fermées par une porte.

    Cliquez ici pour en apprendre plus sur la ventilation de base

    Bon à savoir

    Valeurs acoustiques excellentes

    Grâce au nouveau design, au ventilateur silencieux et à l’isolation acoustique intégrée pour réduire la transmission du bruit entre deux pièces, Zehnder ComfoDuct Activo est à peine audible et ce, malgré ses dimensions extrêmement compactes. Les valeurs enregistrées sont même inférieures aux valeurs limites fixées pour le niveau sonore dans les habitations (25 dB(A) selon la norme SIA 181). Les valeurs sont inférieures à 22 dB(A) pour un débit d’air de 50 m3/h (et une distance de 3 mètres).

    Aktiver Überströmer tiefe Schallwerte
    Les éléments en mousse spécialement formés permettent de réduire efficacement la transmission du bruit d’une pièce à l’autre (téléphonie).

    Branchement simple au secteur

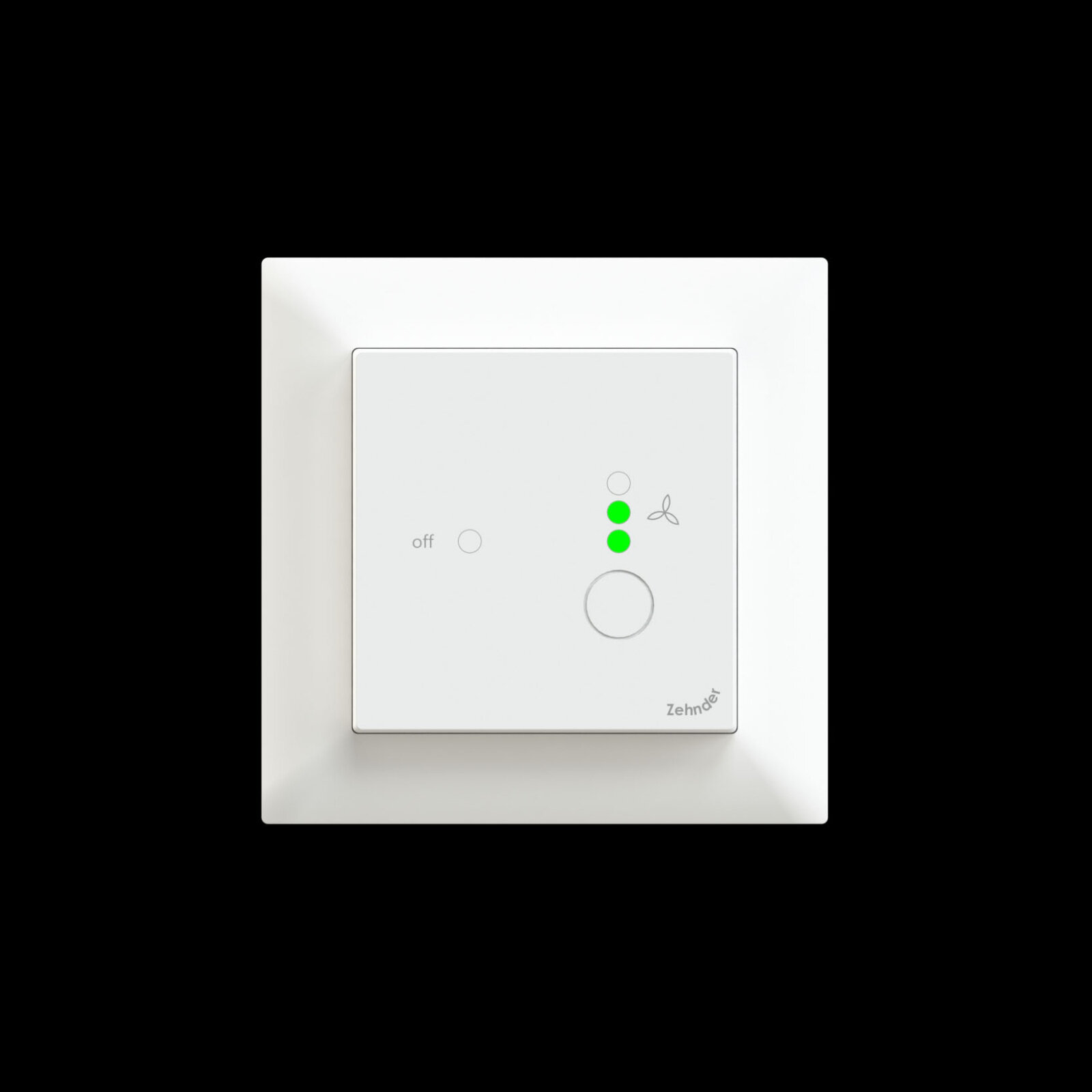

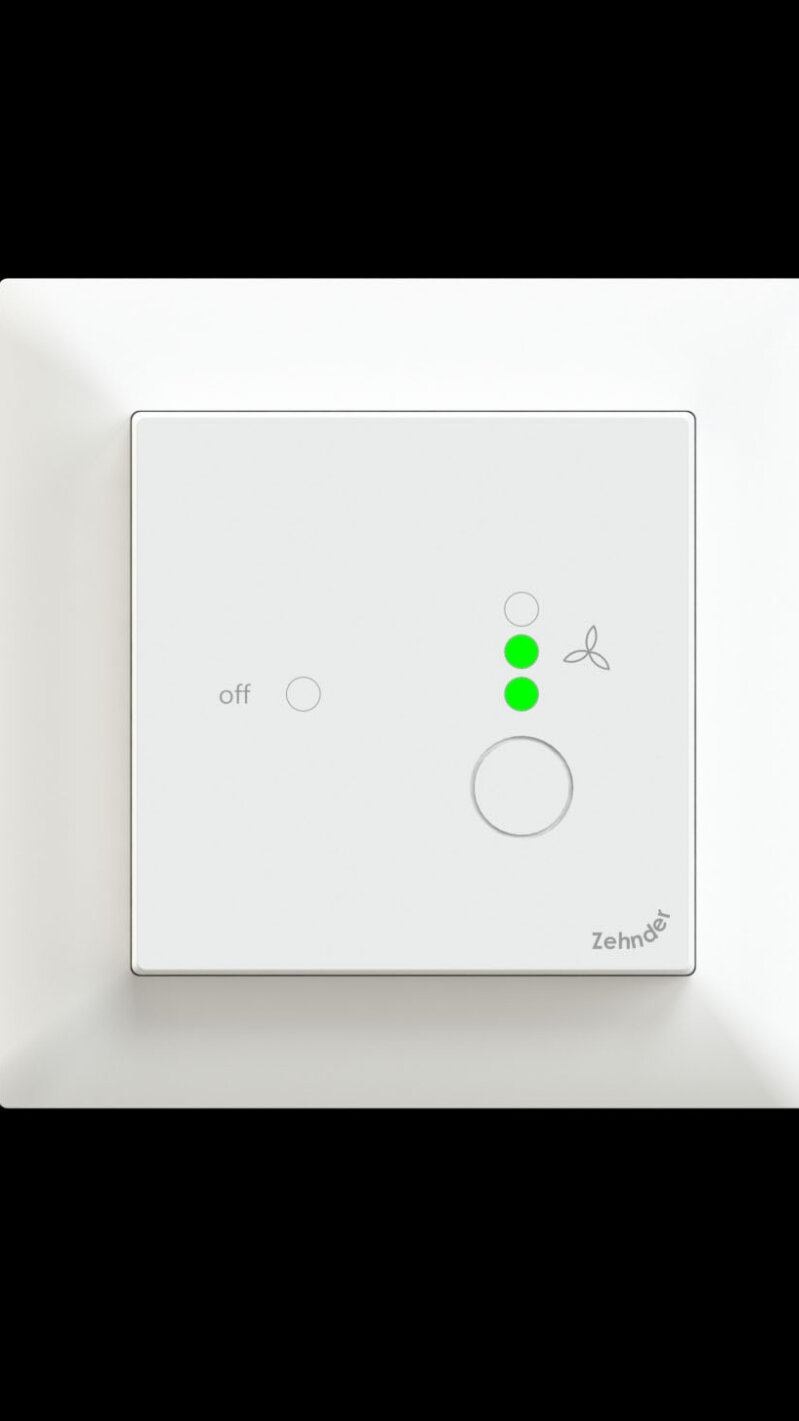

    La commande du passage de cloison actif Zehnder ComfoDuct Activo S 60 déclinée dans le design Feller EDIZIOdue peut être montée seule ou dans un cache interrupteurs multiples.

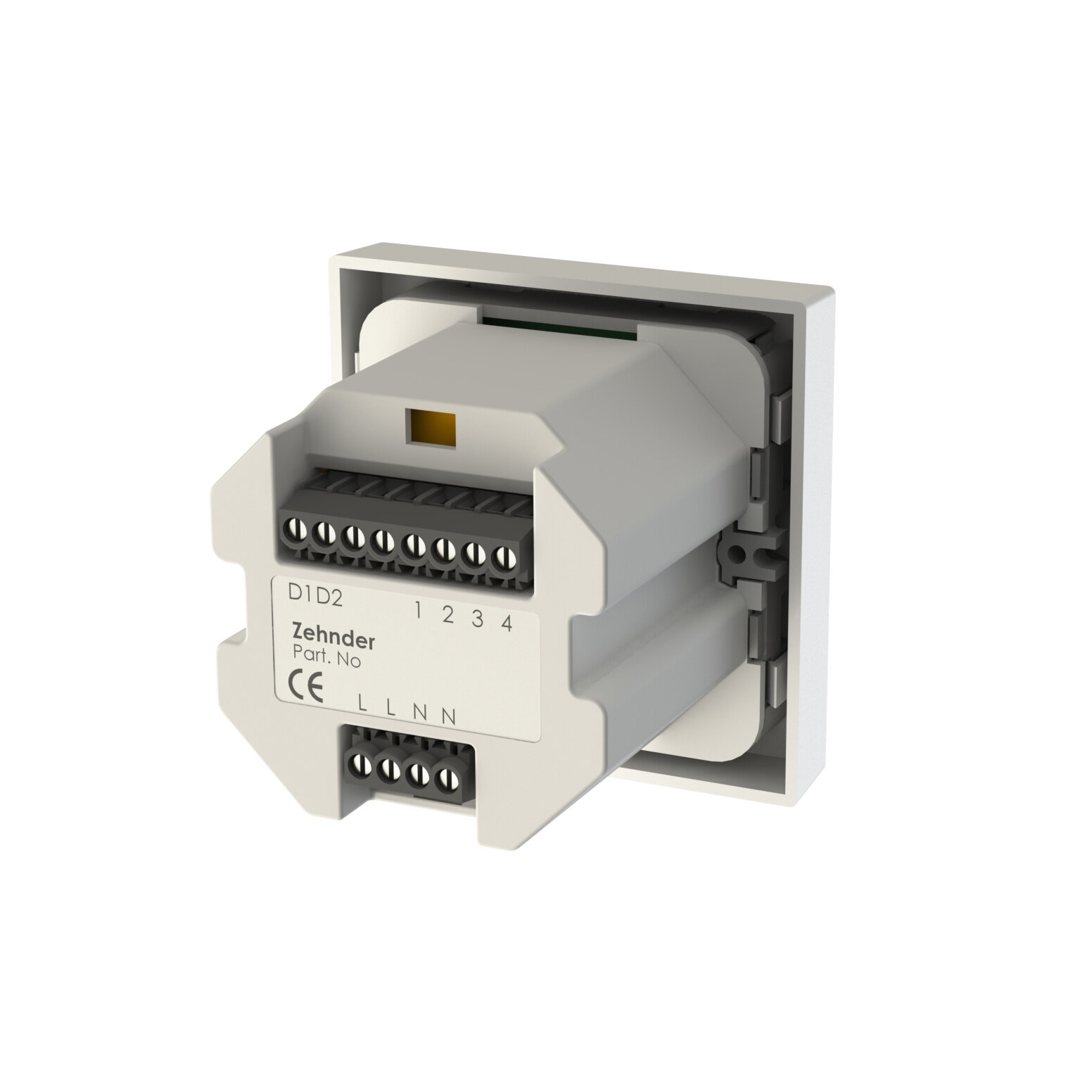

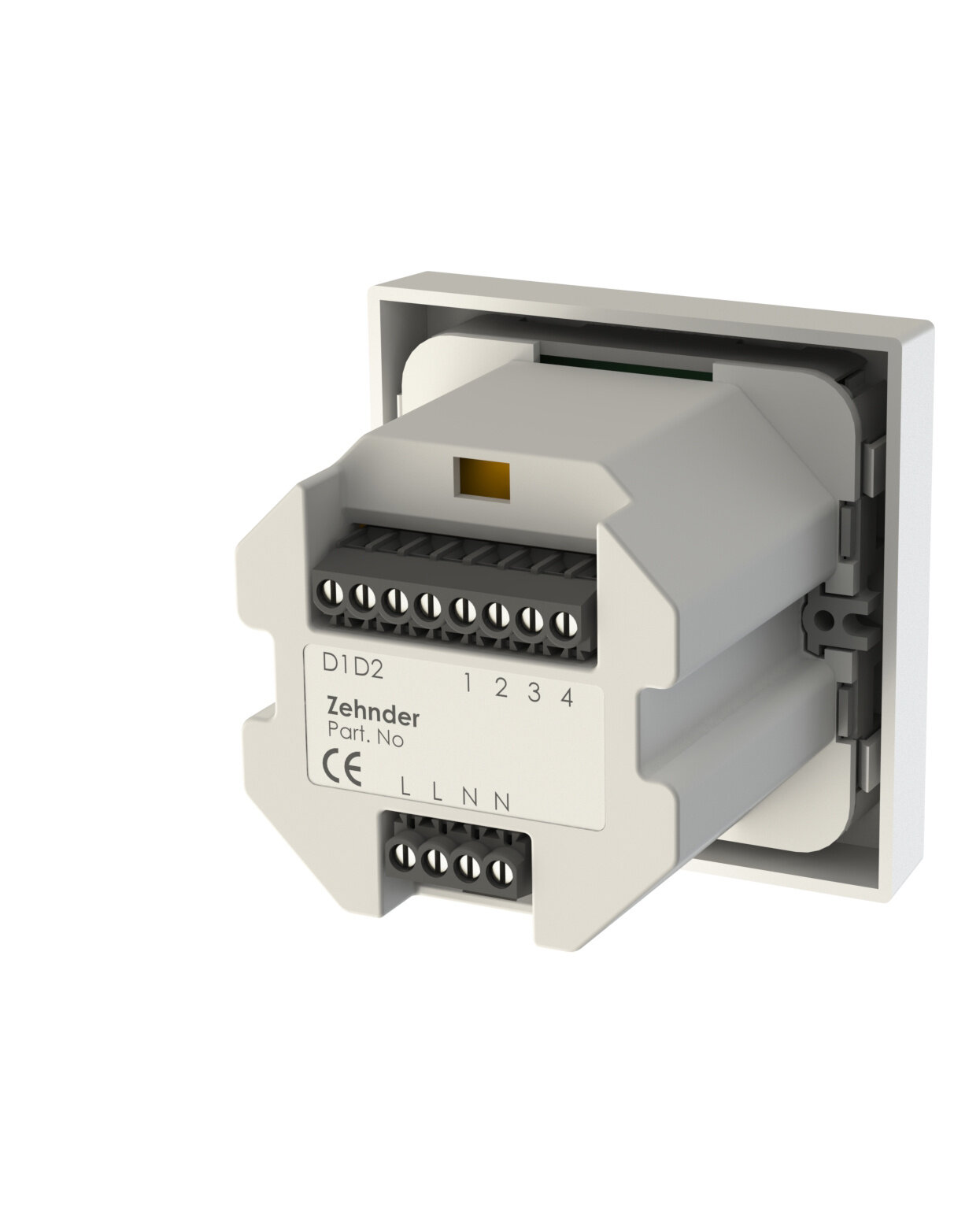

    Aucun composant électrique supplémentaire n’est nécessaire pour le branchement, étant donné que la régulation intégrée a été conçue pour un raccordement 230 V direct – un avantage conséquent pour les projets de rénovation. Il est même possible de réaliser une boucle phase-neutre.

    Nettoyage facile

    Pour le nettoyage occasionnel du passage de cloison actif Zehnder ComfoDuct Activo, la grille design et l’élément en mousse souple peuvent être enlevés sans outil. Les ouvertures et la roue du ventilateur peuvent être nettoyées avec un chiffon ou une brosse à poils souples.

    Toutes les pièces peuvent continuer à être démontées sans outil, même après de nombreuses années.

    Aktiver Überströmer Zehnder ComfoDuct Activo Explosionsgrafik

    Pour toutes les épaisseurs de cloison

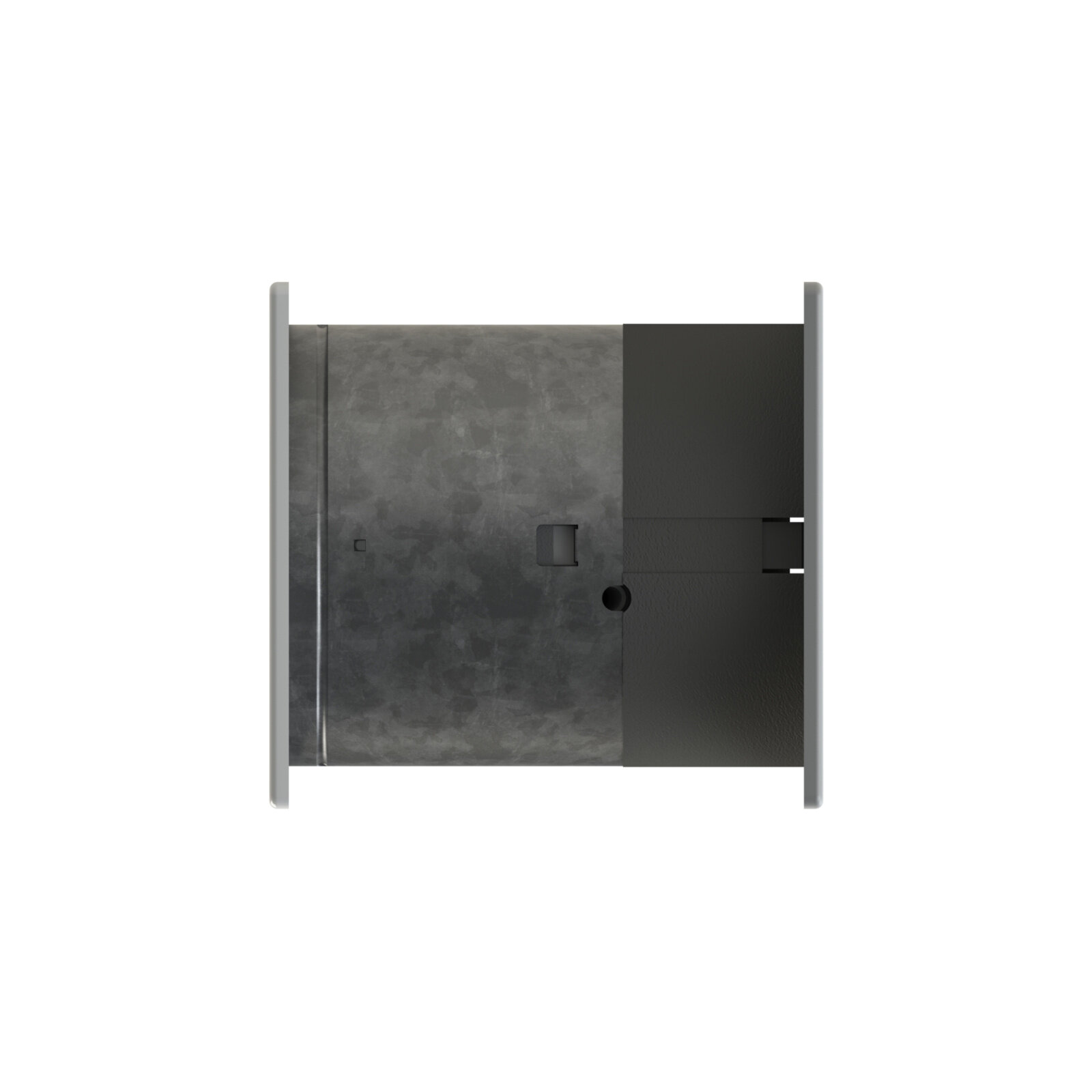

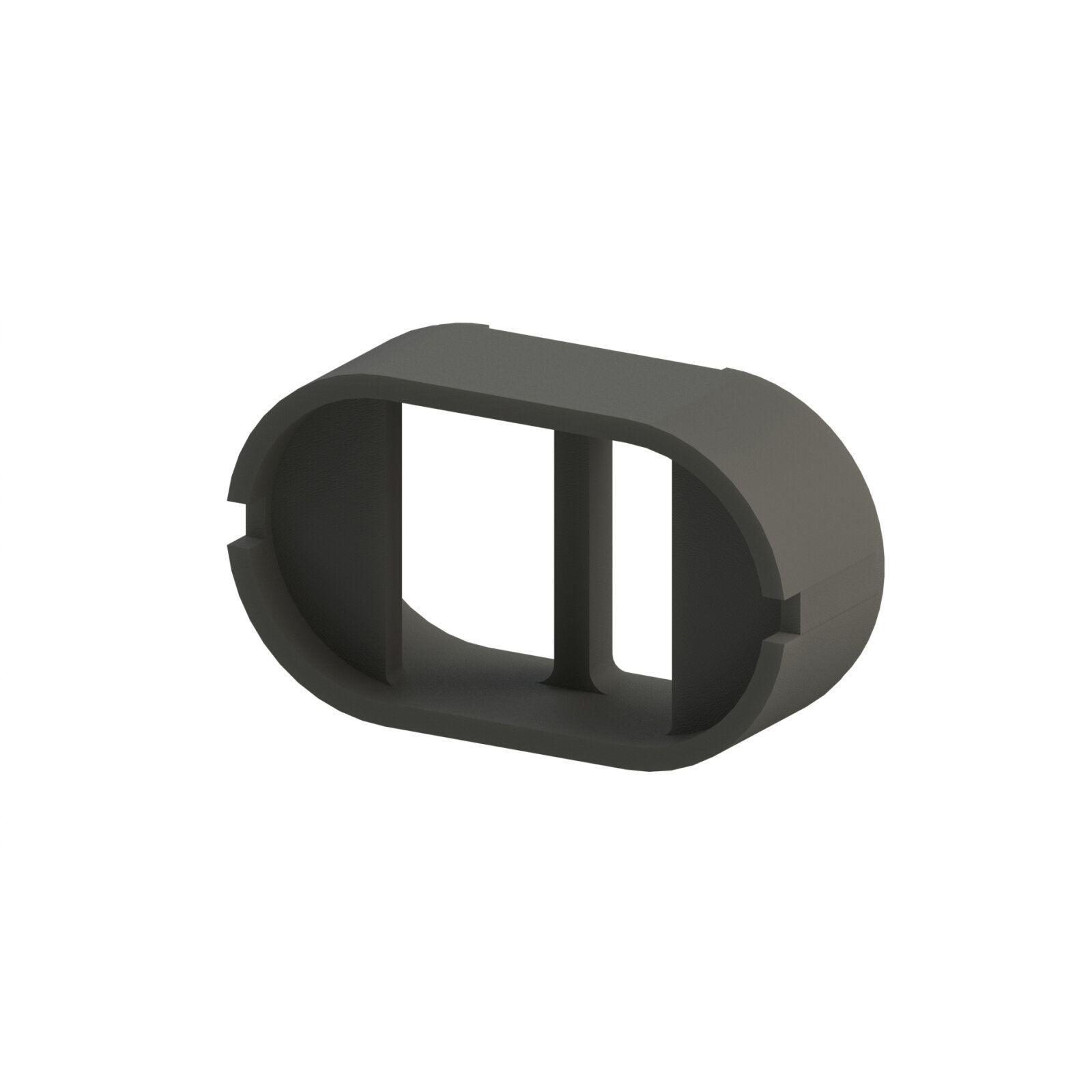

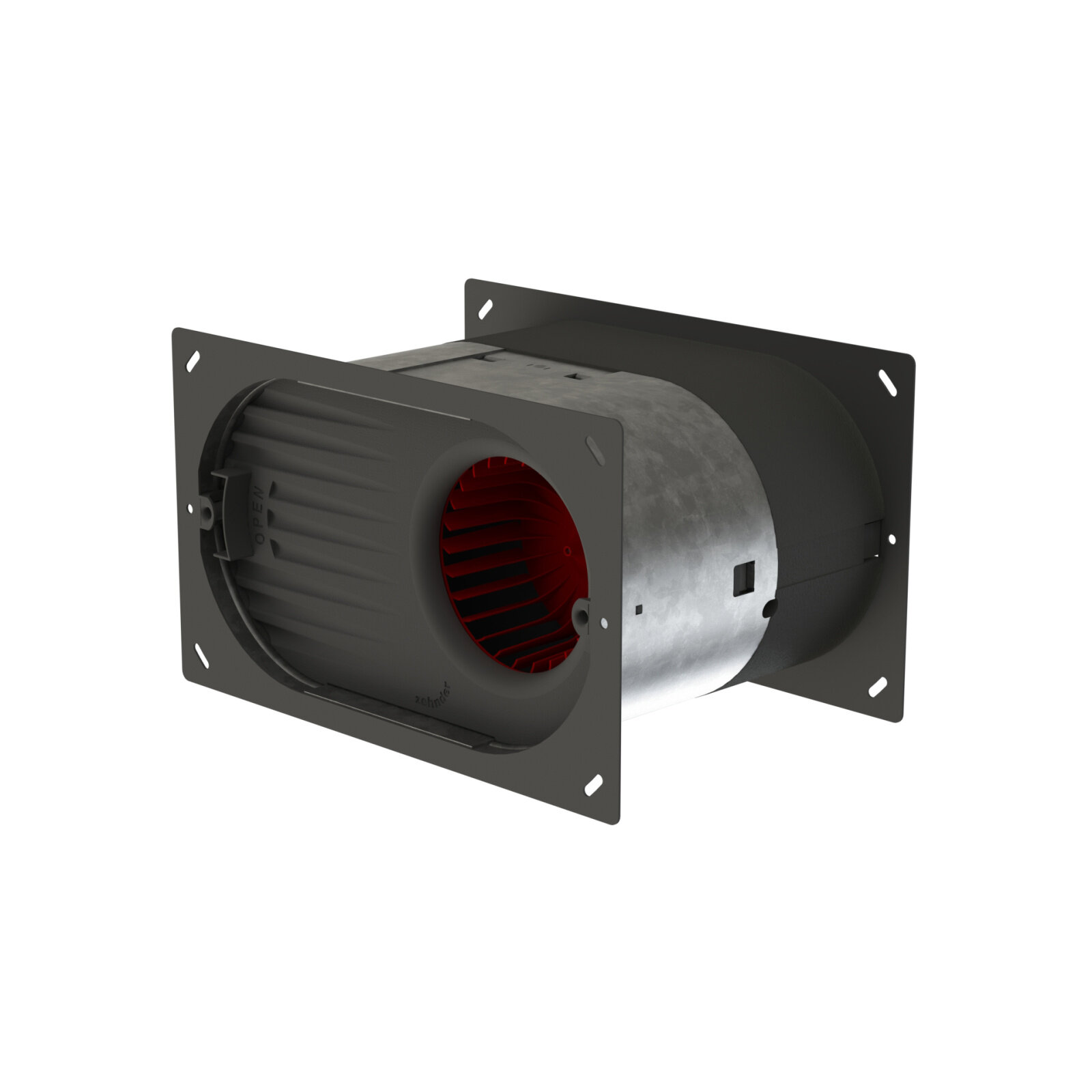

    Avec sa construction compacte, le passage de cloison Zehnder ComfoDuct Activo présente une profondeur de 120 mm. Si le mur est plus épais, des éléments de rallonge enfichables jusqu’à 80 mm permettent d’obtenir la profondeur d’appareil requise. Plusieurs éléments peuvent être enfichés les uns à la suite des autres et découpés pour un ajustage très précis.

    Conformité au standard Minergie

    Les débits volumétriques de 50 ou 60 m3/h correspondent à la nouvelle norme SIA 382-5. Avec l’allure de fonctionnement en stand-by et la possibilité de raccordement d’un contact de porte, Zehnder ComfoDuct Activo est conforme au standard Minergie.

    Minergie Logo

    Les «plus» Zehnder

    • Bon rapport qualité/prix
    • Qualité Zehnder
    • Un système – un seul fabricant
    • Informations techniques et données 3D et BIM

    Cliquez ici pour les données BIM pour Zehnder ComfoDuct Activo S60 (MEPcontent)
