Corps de chauffe pour habitation

Zehnder

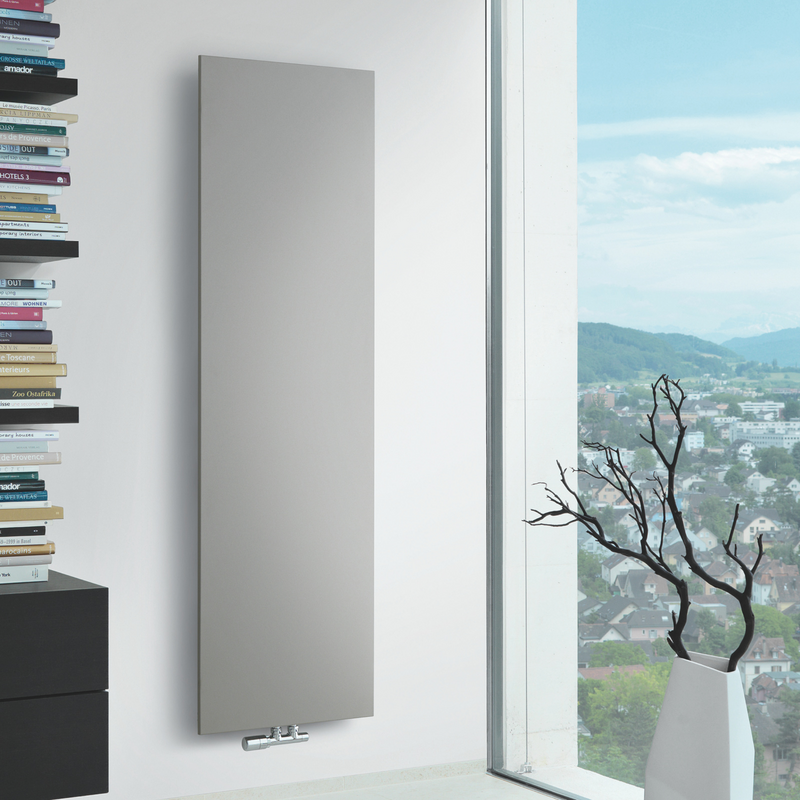

Arteplano Classic

Fonctionnement eau chaude

    La beauté à l’état pur. Ce corps de chauffe design est un hymne à la perfection des matériaux et des surfaces et allie une technologie de chauffage ultramoderne à des lignes contemporaines. Les surfaces lisses dégagent rapidement une chaleur agréable et intègrent discrètement le corps de chauffe à l’architecture de la pièce ou lui permettent d’affirmer son style grâce au large choix de matériaux et de versions disponibles. La créativité n’a pas de limite. Arteplano de la Zehnder Studio Collection. L’art d’ajouter une touche de style avec un corps de chauffe.

    Afficher plus

    Avantages

    • Nombreuses variantes, puissance et efficacité élevées
    • Excellente réactivité permettant de chauffer rapidement les pièces
    • Disponible dans toutes les teintes du nuancier Zehnder
    • Au choix, également dans des variantes de matériaux et de surfaces exclusives
    • Disponible pour le fonctionnement eau chaude
    Afficher plus

    Détails techniques

    Raccordement au chauffage central à eau chaude

    Version thermolaquée
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    Version simple
    VZA160-4 1613 305 461 195 168
    VZA180-4 1813 305 517 218 188
    VZA200-4 2013 305 574 242 209
    VZA220-4 2213 305 630 669 230
    VZA180-5 1813 379 649 277 236
    VZA200-5 2013 379 719 307 262
    VZA220-5 2213 379 790 338 288
    VZA160-6 1613 453 695 294 253
    VZA180-6 1813 453 780 329 284
    VZA200-6 2013 453 865 365 315
    VZA220-6 2213 453 950 406 346
    VZA160-7 1613 527 812 343 296
    VZA180-7 1813 527 911 385 332
    VZA200-7 2013 527 1010 427 368
    VZA220-7 2213 527 1109 474 404
    VZA160-8 1613 601 929 392 339
    VZA180-8 1813 601 1042 440 380
    VZA200-8 2013 601 1155 488 421
    VZA220-8 2213 601 1269 542 462
    VZA180-9 1813 675 1173 501 427
    VZA200-9 2013 675 1301 556 474
    VZA220-9 2213 6785 1429 611 521
    VZA160-10 1613 749 1163 491 424
    VZA180-10 1813 749 1304 551 475
    VZA200-10 2013 749 1446 611 527
    VZA220-10 2213 749 1589 679 579
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    Version simple
    HZLA35/35-100 379 1000 681 295 252
    HZLA49/49-100 527 1000 877 375 320
    HZLA56/56-100 601 1000 976 414 353
    HZLA63/56-100 675 1000 1033 439 374
    HZLA70/56-100 749 1000 1089 462 394
    HZLA35/35-120 379 1200 817 354 302
    HZLA49/49-120 527 1200 1052 450 383
    HZLA56/56-120 601 1200 1171 497 423
    HZLA63/56-120 675 1200 1240 526 448
    HZLA70/56-120 749 1200 1307 555 473
    HZLA35/35-140 379 1400 953 413 353
    HZLA49/49-140 527 1400 1228 525 447
    HZLA56/56-140 601 1400 1366 580 494
    HZLA63/56-140 675 1400 1446 614 523
    HZLA70/56-140 749 1400 1525 647 551
    HZLA35/35-180 379 1800 1226 531 454
    HZLA49/49-180 527 1800 1579 675 575
    HZLA56/56-180 601 1800 1757 746 635
    HZLA63/56-180 675 1800 1859 789 672
    HZLA70/56-180 749 1800 1960 832 709
    HZLA35/35-200 379 2000 1362 590 504
    HZLA49/49-200 527 2000 1754 750 639
    HZLA63/56-200 675 2000 2066 877 747
    HZLA70/56-200 749 2000 2178 925 788
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
    Version thermolaquée
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    Version simple avec barreaux
    VZLA160-4 1613 305 616 257 –
    VZLA180-4 1813 305 693 294 251
    VZLA200-4 2013 305 743 315 269
    VZLA220-4 2213 305 791 336 286
    VZLA180-5 1813 379 868 369 314
    VZLA200-5 2013 379 931 395 337
    VZLA220-5 2213 379 991 421 358
    VZLA160-6 1613 453 928 387 –
    VZLA180-6 1813 453 1044 443 377
    VZLA200-6 2013 453 1119 475 405
    VZLA220-6 2213 453 1192 506 431
    VZLA160-7 1613 523 1084 452 –
    VZLA180-7 1813 523 1219 518 441
    VZLA200-7 2013 523 1308 555 473
    VZLA220-7 2213 523 1392 591 503
    VZLA160-8 1613 601 1240 517 –
    VZLA180-8 1813 601 1395 592 504
    VZLA200-8 2013 601 1496 635 541
    VZLA220-8 2213 601 1592 676 576
    VZLA180-9 1813 675 1571 667 568
    VZLA200-9 2013 675 1684 715 609
    VZLA220-9 2213 675 1793 761 648
    VZLA160-10 1613 749 1552 647 –
    VZLA180-10 1813 749 1746 741 631
    VZLA200-10 2013 749 1872 795 677
    VZLA220-10 2213 749 1993 846 721
    VZLA180-11 1813 823 1922 816 695
    VZLA200-11 2013 823 2061 875 745
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    Version double
    HZAD035-100 379 1000 653 286 245
    HZAD049-100 527 1000 880 386 331
    HZAD056-100 601 1000 994 433 371
    HZAD063-100 675 1000 1107 482 413
    HZAD070-100 749 1000 1221 532 455
    HZAD035-120 379 1200 783 343 294
    HZAD049-120 527 1200 1056 463 397
    HZAD056-120 601 1200 1193 520 445
    HZAD063-120 675 1200 1329 579 496
    HZAD070-120 749 1200 1466 639 547
    HZAD035-140 379 1400 914 401 344
    HZAD049-140 527 1400 1233 541 463
    HZAD056-140 601 1400 1391 606 519
    HZAD063-140 675 1400 1550 676 578
    HZAD070-140 749 1400 1710 745 638
    HZAD035-180 379 1800 1175 515 442
    HZAD049-180 527 1800 1585 695 596
    HZAD056-180 601 1800 1789 780 667
    HZAD063-180 675 1800 1993 869 743
    HZAD070-180 749 1800 2199 958 820
    HZAD035-200 379 2000 1305 572 491
    HZAD049-200 527 2000 1761 773 662
    HZAD063-200 675 2000 2215 965 826
    HZAD070-200 749 2000 2443 1065 911
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
    Version thermolaquée
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    Version double
    VZAD160-4 1613 305 680 283 –
    VZAD180-4 1813 305 757 321 274
    VZAD200-4 2013 305 833 354 301
    VZAD220-4 2213 305 907 385 328
    VZAD160-5 1613 379 – – –
    VZAD180-5 1813 379 949 403 343
    VZAD200-5 2013 379 1044 443 377
    VZAD220-5 2213 379 1137 483 411
    VZAD160-6 1613 453 1025 427 –
    VZAD180-6 1813 453 1141 484 413
    VZAD200-6 2013 453 1255 533 454
    VZAD220-6 2213 453 1367 580 494
    VZAD160-7 1613 527 1197 499 –
    VZAD180-7 1813 527 1333 566 482
    VZAD200-7 2013 527 1466 622 530
    VZAD220-7 2213 527 1597 678 577
    VZAD160-8 1613 601 1370 571 –
    VZAD180-8 1813 601 1524 647 551
    VZAD200-8 2013 601 1677 712 606
    VZAD220-8 2213 601 1827 776 661
    VZAD160-9 1613 675 – – –
    VZAD180-9 1813 675 1716 729 620
    VZAD200-9 2013 675 1888 802 683
    VZAD220-9 2213 675 2057 873 744
    VZAD160-10 1613 749 1714 714 –
    VZAD180-10 1813 749 1908 810 690
    VZAD200-10 2013 749 2099 891 759
    VZAD220-10 2213 749 2287 971 827
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
    Version thermolaquée
    Modèle H L Puissance thermique
    75/65/20 °C 55/45/24 °C 50/40/22 °C
    mm mm Watt Watt Watt
    HZA042-100 453 1000 448 198 170
    HZA049-100 527 1000 519 228 195
    HZA042-120 453 1200 538 238 204
    HZA049-120 527 1200 623 273 234
    HZA042-140 453 1400 628 277 238
    HZA049-140 527 1400 727 319 273
    HZA042-180 453 1800 807 356 306
    HZA049-180 527 1800 935 410 351
    H = hauteur, L = longueur
    75/65/20 = puissance calorifique normalisée conformément à EN 442 ΔT 50
